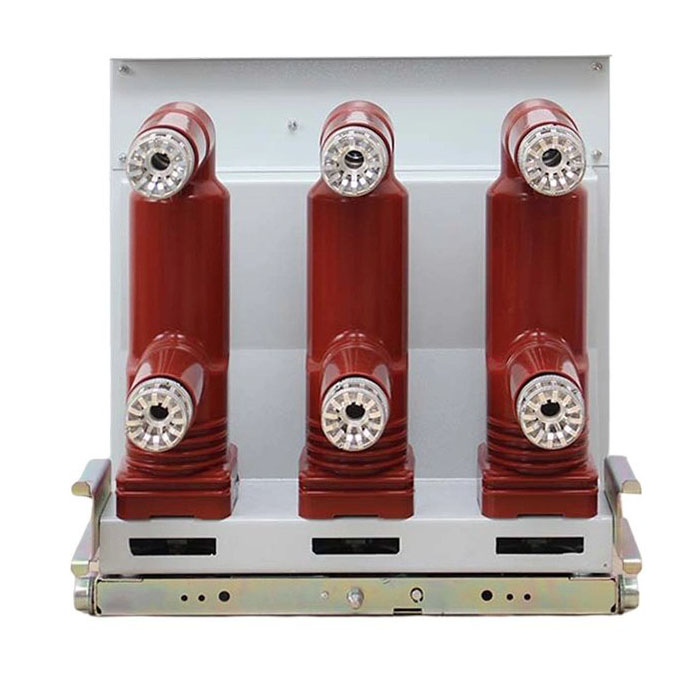

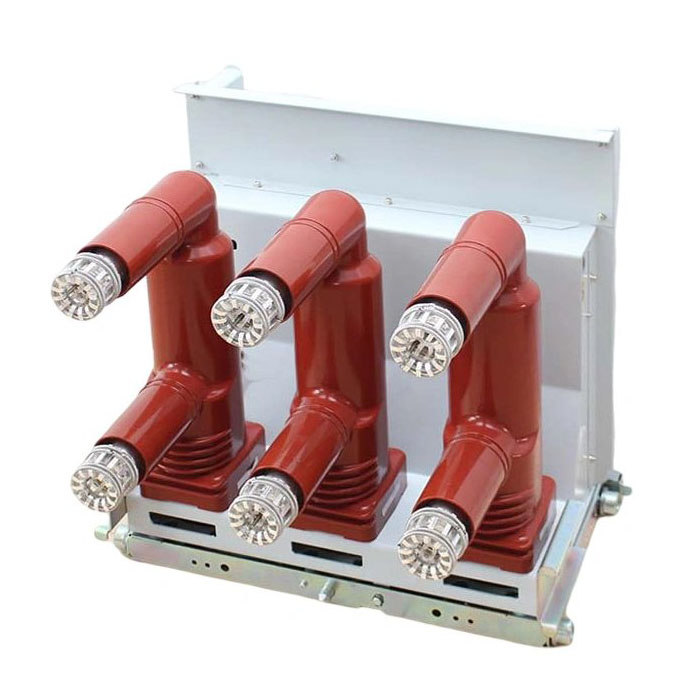

630A Indoor HV -tyhjiön katkaisija

Lugao on ylpeänä omistettu sisätilojen tyhjiön katkaisijan valmistaja, joka tarjoaa 630A: n sisätilojen HV -tyhjiökatkaisijan sulautetuilla pylväillä. Tarkoituksenmukaisesti käytettäväksi kolmivaiheisissa AC 50Hz: n sisä- ja jakelujärjestelmissä nämä katkaisijat on erityisesti arvioitu jännitteelle 24 kV. Niiden ensisijainen tehtävä on suojata ja hallita sähkölaitteita eri asetuksissa, mukaan lukien teollisuus- ja kaivosyritykset, voimalaitokset ja sähköasemat. VS1-24-katkaisijoilla on keskeinen rooli sähköjärjestelmien turvallisuuden ja luotettavuuden varmistamisessa keskeyttämällä piiri nopeasti vikojen tai epänormaalien olosuhteiden tapauksessa. Valitse Lugao huippuluokan ratkaisuihin, jotka määrittelevät standardit uudelleen sisätilojen tyhjiön katkaisijoissa.

Lähetä kysely

Tuotteen Kuvaus

Lugao on 630A: n sisätilojen HV -tyhjiökatkaisimen toimittaja. VS1-24 sisätilojen tyhjiökatkaisijat, joissa on sulautettuja pylväitä, hyödyntävät upotettua napa-suunnittelua pääpiirin pääpiiriin. Tämä innovatiivinen suunnittelu parantaa merkittävästi eristys-, mekaanista luotettavuutta ja rikkoutumista, mikä johtaa huoltovapaaseen toimintaan ja laajennettuun mekaaniseen ja sähköiseen elinaikkaan. Tyhjiökatkaisija noudattaa sekä kansallisia että IEC-standardeja saavuttaen M-E2-C2: n suoritusluokituksen.

Tämä tuote on suunniteltu yhteensopivuuteen kytkentälaitteiden kanssa, kuten KYN28-24 (GZS1), ja se sopii kiinteisiin asennuksiin. Tyhjiökatkaisija toimii periaatteen perusteella, että kun liikuttavat ja staattiset kontaktit auki toimintamekanismin kautta, niiden välillä muodostuu kaari. Kosketuspintojen korkean lämpötilan haihtuminen tuottaa magneettikentän, joka ajaa kaaria nopeasti kosketuspinnan tangentiaalista suuntaa pitkin. Metallihöyry tiivistetään metallisylinteriin (Shield), ja kaari sammuu luonnollisesti, kun se ylittää nollan, jolloin väliaineen lujuus voi nopeasti talteen.

Luotettavan suorituskyvyn lisäksi VS1-24-sarja on ihanteellinen teollisuussovelluksiin, kaivosyrityksiä, voimalaitoksia ja sähköasemia. Sulautettu napa -suunnittelu varmistaa parantuneen eristyksen luotettavuuden ja tehokkaat murtoominaisuudet. Tämä kytkentälaitteeseen upotettu sisäpölyn katkaisija tarjoaa vankan liuoksen sähkölaitteiden suojaamiseen ja hallintaan erilaisissa korkeajänniteympäristöissä.

630A Indoor HV -tyhjiön katkaisijan käyttöympäristö

1. Ilman lämpötila: yläraja +40 astetta, alaraja -40 astetta;

2. Korkeus: ≤2000 m (jos korkeus kasvaa, nimelliseristysastetta nousee vastaavasti);

3. Tuulenpaine: enintään 700Pa (vastaa tuulen nopeutta 34 m/s);

4. Maanjäristyksen voimakkuus: enintään 8 astetta;

5. Kontaminaatiotaso: ⅳ taso;

6. Päivittäinen enimmäislämpötilaero: enintään 25 astetta;

7. Suhteellinen kosteus: Päivittäinen keskiarvo on enintään 95%ja kuukausittainen keskiarvo on enintään 90%;

8. paikat, joissa ei ole tulehdusta, räjähdysvaaraa, kemiallista korroosiota ja vakavaa tärinää.

630A Indoor HV -tyhjiön katkaisijan eritelmä

Määrä	Parametri		Yksikkö	Arvo
1	Nimellisjännite		KV	24
2	Eristysaste	Nimellinen lyhytaikainen tehotaajuus kestää jännitettä (1 minuuttia)	KV	65、79
		(Vaiheiden välinen, suhteellinen maa, murtuma)
		Nimellis salaman impulssi kestävät jännitettä	KV	125、145
		(Vaihe, vaihe, portti)
3	Nimellistaajuus		HZ	50
4	Nimellisvirta		A	630、1250、1600 、
				2000、2500、3150
5	Nimellis oikosulun rikkoutumisvirta		se	20 、 25 、 31,5
6	Lyhytaikaiset 4-vuotiaat kestävät virtaa			20 、 25 、 31,5
7	Arvioitu oikosulun valmistusvirta			50 、 63 、 80
8	Nimellishuippu kestää virran			50 、 63 、 80
9	Nimellisoperaatiosekvenssi			O-0.3S-CO-180-luvut
10	Nimellis oikosulun rikkoutumisvirran murtumisajat		aika	20
11	Arvioitu kaapelin latausvirta		A	31.5
12	Arvioitu yksi kondensaattoripankin murtovirta		A	630
13	Arvioitu vastakkainen kondensaattoripankin rikkova virta		A	400
14	Mekaaninen elämä		aika	10000
15	Liikkuvat ja staattiset koskettimet mahdollistavat kulumisen kertyneen paksuuden		mm	3
