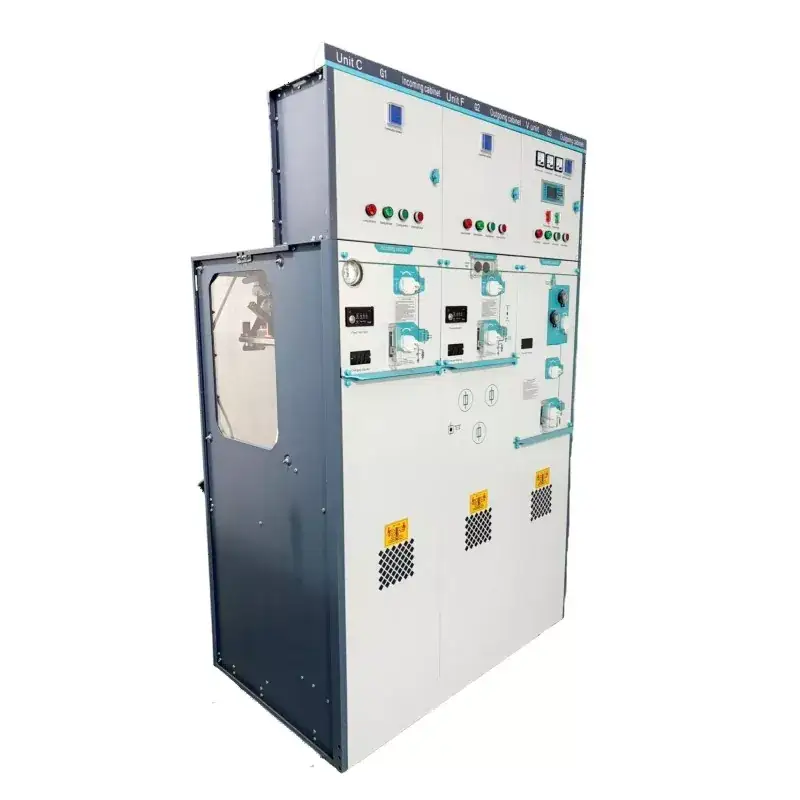

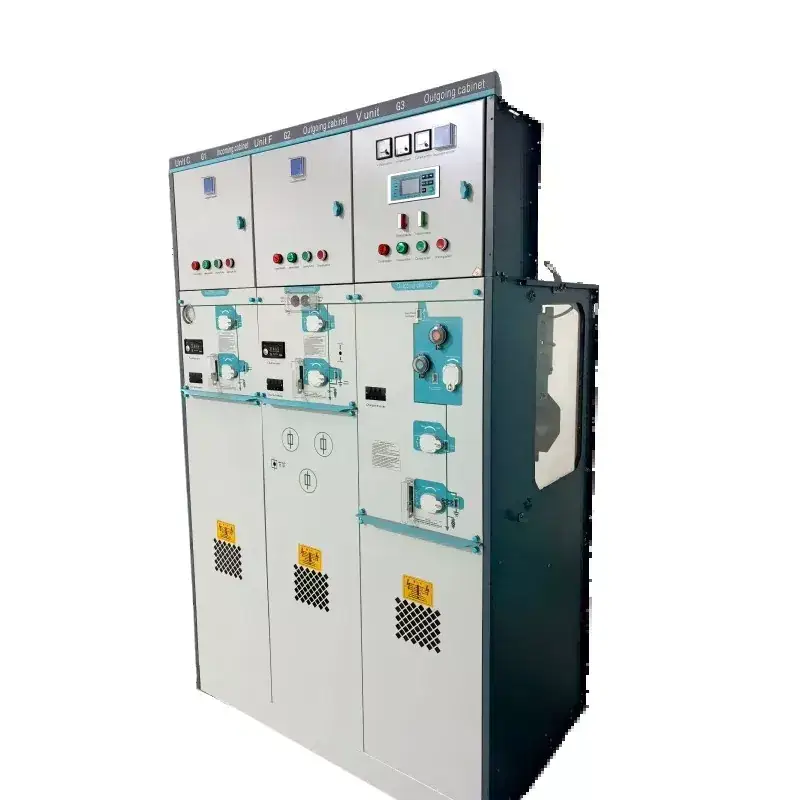

Keskijännite SF6 Täysin eristetty tiivistetty sähkörengas pääyksikön kompakti kytkinlaite

Tämä keskijännite SF6 täysin eristetty suljettu sähkörengas pääyksikön kompakti kytkinlaite on Lugaon lippulaivatuote. Täysin suljettu, huoltovapaa rakenne, se voi tarjota virranjakelua 12kV, 24kV ja 36kV sähköverkoille maailmanlaajuisesti. Tämä rengaspääyksikkö täyttää myös kansainväliset sertifikaatit, kuten CE, ISO ja IEC. Ammattimaisena sähkökytkinlaitteiden toimittajana Lugaon SF6-eristetyt kojeistot eristävät täysin kaikki korkeajännitteiset komponentit ulkoisesta ympäristöstä. Sen metallikoteloitu rakenne takaa turvallisen toiminnan vaativimmissakin olosuhteissa maanalaisista sähköasemista rannikkotiloihin.

Tärkeimmät tekniset parametrit

Tyypillinen kaaviokaavio:

Tuotetiedot:

Mikä tekee tästä rengaspääyksiköstä ainutlaatuisen?

1. True Full Insulation Design

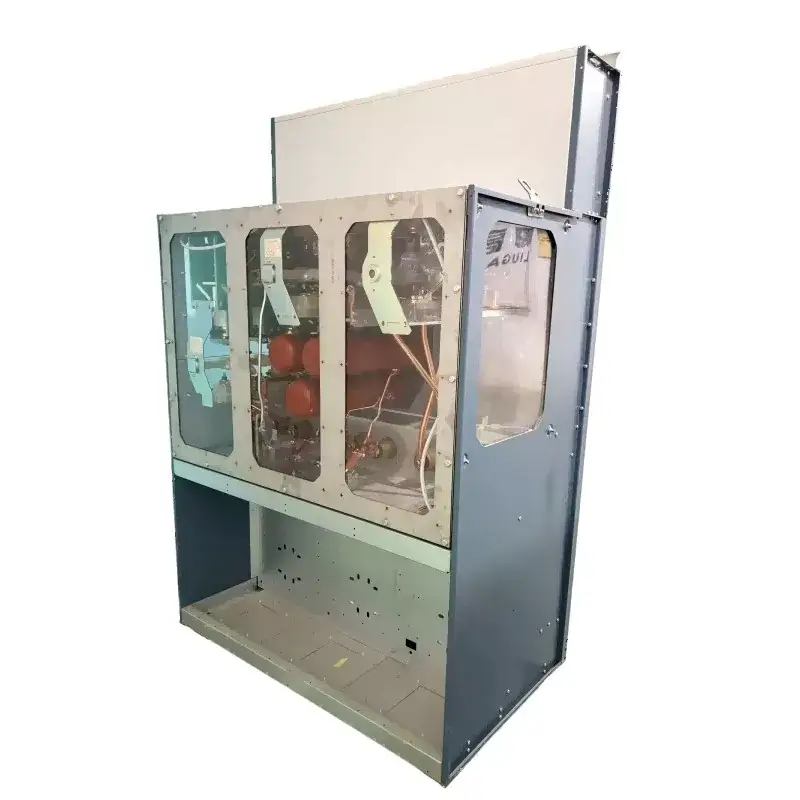

Toisin kuin perinteiset ilmaeristetyt kojeistot, Lugaon keskijännitteiset SF6 täysin eristetyt sähkörengaspääyksikön kompaktit kytkinlaitteet valmistetaan laserhitsaustekniikalla täysin suljetussa ruostumattomassa terässäiliössä. Kaikki jännitteiset komponentit – mukaan lukien kuormakytkimet, tyhjökytkimet, maadoituskytkimet ja päävirtakiskot – on täysin suljettu SF6-kaasulla. Tällä kaasueristetyllä kojeistolla on korkea suojaluokitus, ja se kestää täysin ankaria ympäristöjä, kuten kosteutta ja kondensaatiota, pölyä ja ilman epäpuhtauksia.

2. Kompakti muotoilu, pieni ja hieno koko: Tämä kompakti kytkinlaite vähentää merkittävästi lattiatilaa. Sen modulaarinen rakenne mahdollistaa erilaisia ​​konfigurointivaihtoehtoja samalla, kun se säilyttää pienen jalanjäljen, mikä tekee siitä sopivan maanalaisiin sähkönjakeluverkkoihin, pienikokoisiin sähköasemeihin ja ahtaisiin teollisuustiloihin.

3. Huoltovapaa käyttö: Tämä täysin suljettu kytkinlaite eliminoi suurjännitekomponenttien rutiinihuollon tarpeen. Siksi tämä SF6-eristetty kojeisto ei vaadi kaasun lisäystä 30 vuoden suunnittelun aikana.

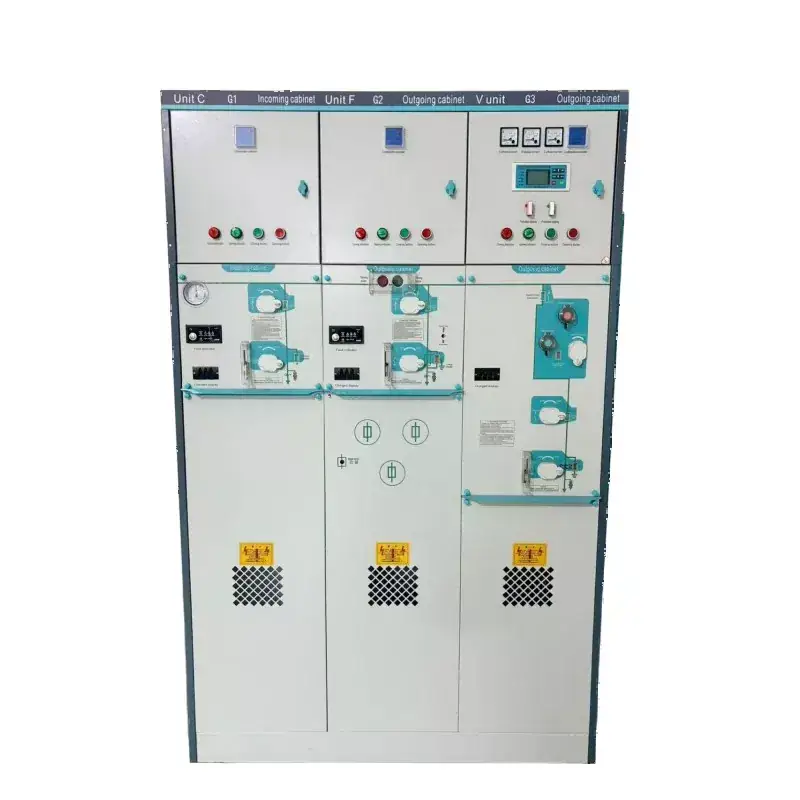

Käytettävissä olevat kokoonpanot

Tämä keskijännitteinen SF6 täysin eristetty tiivistetty sähkörengas pääyksikön kompakti kytkinlaite sisältää valikoiman toiminnallisia moduuleja erilaisiin sovellusvaatimuksiin, mikä mahdollistaa joustavan konfiguroinnin asiakkaan erityistarpeiden mukaan:

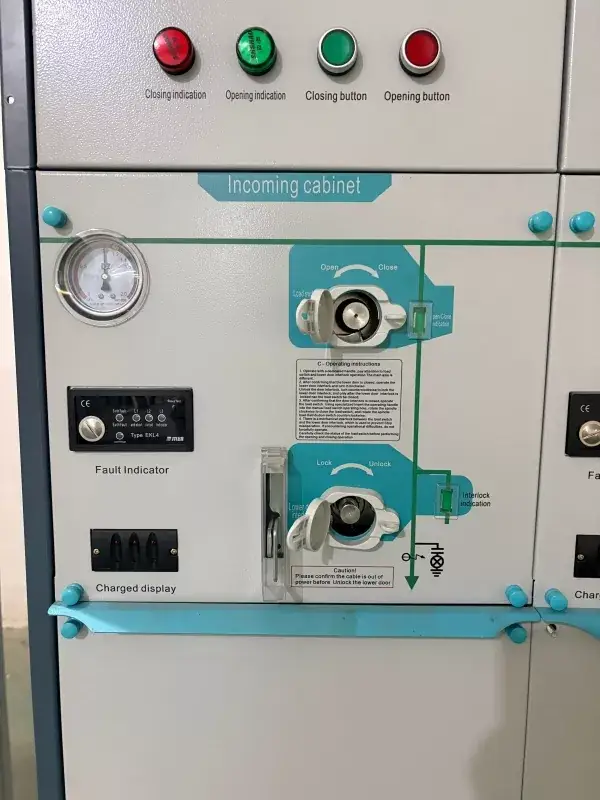

1.  C-moduuli – latauskytkinyksikkö

   Sisältää kolmiasentoisen kuormakytkimen (make-break-earth)

   Suunniteltu muuntajan suojaukseen ja kaapelikytkentätoimintoihin

   Taukokohta näkyy integroidun havaintoikkunan kautta

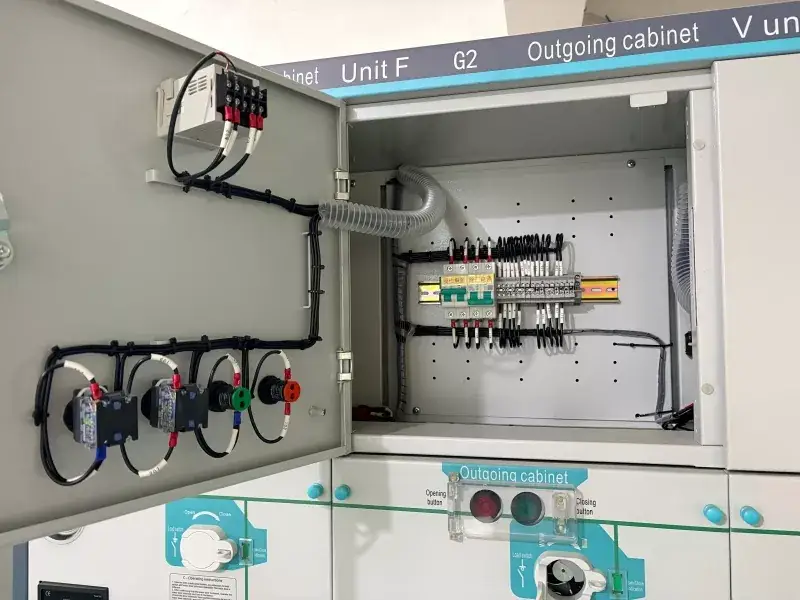

2. F-moduuli – LBS-sulakkeen yhdistelmäyksikkö

   Integroitu kuormakytkin sulakepohjaisella suojauksella

   Tarjoaa kolmivaiheisen laukaisutoiminnon liipaisintappimekanismin kautta

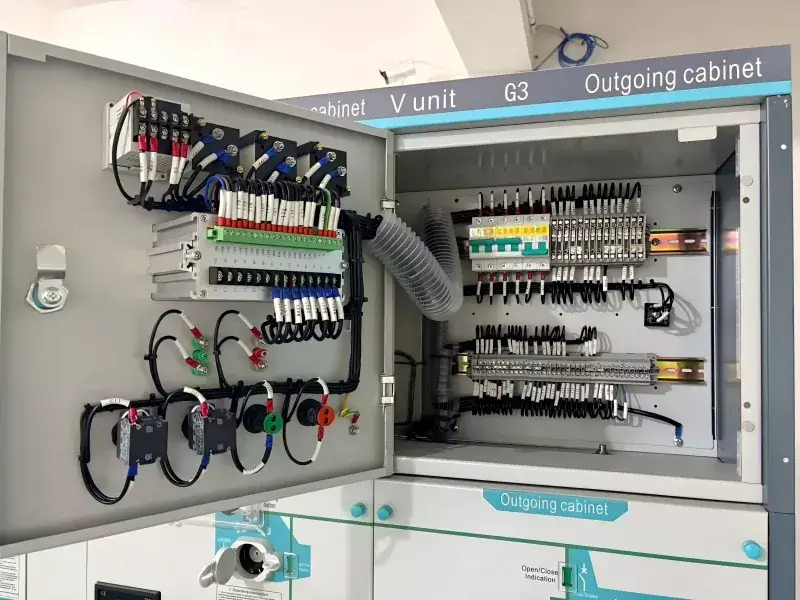

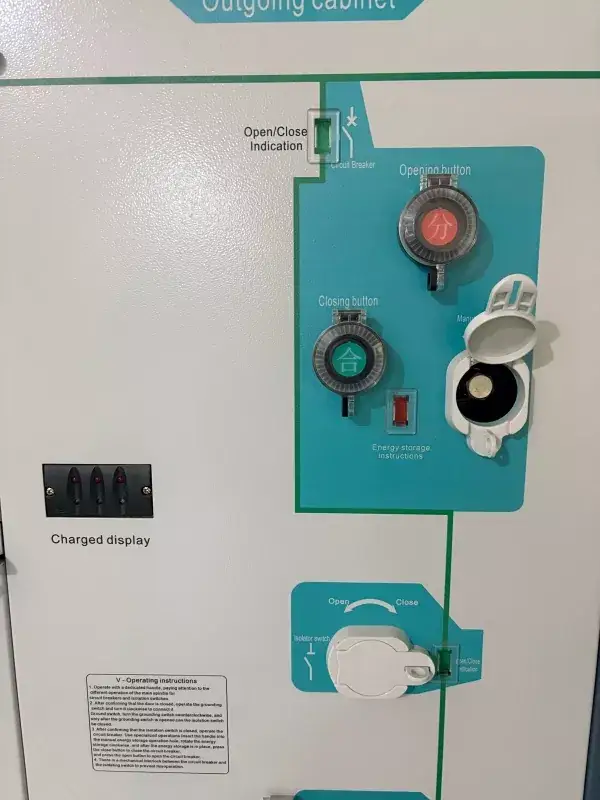

3. V-moduuli – tyhjiökatkaisinyksikkö

   Käyttää alipainekatkaisijaa kaapeleiden ja muuntajien suojaamiseen

   Soveltuu sovelluksiin, jotka vaativat toistuvia kytkentätoimintoja

   Tukee valinnaista integroitua suojarelettä

4. D-moduuli – Suora kaapeliliitäntä

   Tarjoaa suoran kaapeliliitännän ilman kytkinlaitteita

   Tarkoitettu kytkemättömiin syöttölaitteisiin tai virtakiskoihin

5. M-moduuli – Annosteluyksikkö

   Varustettu jännite- ja virtamuuntajilla mittaustarkoituksiin

Sisältää testiliittimet ja liitännät instrumenttien asennusta varten

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mikä on rengaspääyksikkö?

Vastaus 1: Tämä keskijännitteinen SF6 täysin eristetty tiivistetty sähkörengaspääyksikön kompakti kytkinlaite on kompakti kaasueristetty kytkinlaite, joka sopii 12 kV, 24 kV ja 36 kV tehonjakoon. Rengaspääyksikkö käyttää täysin suljettua ruostumattomasta teräksestä valmistettua SF6-kaasua sisältävää säiliötä, joka eristää kaikki korkeajännitekomponentit, mukaan lukien kuormakytkimet ja tyhjiökytkimet.

Kysymys 2: Mitä kokoonpanoja on saatavilla tälle rengaspääyksikölle?

Vastaus 2: Tämä kompakti kojeisto tarjoaa modulaariset kokoonpanot:

Moduuli C: Kuormakytkinyksikkö kaapelin ja muuntajan kytkentää varten

Moduuli F: Kuormakytkin-sulakeyhdistelmä muuntajan suojaamiseksi

Moduuli V: Alipainekatkaisin toistuvaa käyttöä varten

Moduuli D: Suora kaapeliliitäntä ei-kytkettäville syöttölaitteille

Moduuli M: Mittausyksikkö jännite- ja virtamuuntajilla

Kysymys 3: Voidaanko tätä rengaspääyksikköä laajentaa tulevaisuudessa?

Vastaus 3: Kyllä, ylimääräisiä rengaspääyksikön moduuleja voidaan liittää kaasueristeisillä kiskoliittimillä.

Kysymys 4: Mitä turvaominaisuuksia sisältyy?

Vastaus 4: mekaaniset lukitukset, sisäinen kaariluokitus, paineenvapautus, maadoituskytkin.

Kysymys 5: Mikä on toimitusaika?

Vastaus 5: Vakiokokoonpanot ovat varastossa; räätälöidyt mallit kestävät noin 20 päivää. Kiireellisissä tarpeissa ota yhteyttä
