LiuGao seisoo ylpeänä johtavana sisätilojen tyhjiökatkaisijoiden valmistajana, ja se sisältää 40,5 KV:n automaattisen sulkeutuvan tyhjiökatkaisimen 40,5 KV – sisäkäyttöisen korkeajännitteisen sähkölaitteen, jonka nimellisjännite on 40,5 kV ja joka toimii kolmivaiheisella 50 Hz:n vaihtovirralla. Teollisuus- ja kaivosyrityksille, sähköasemille sekä siirto- ja jakelujärjestelmille räätälöity katkaisija tarjoaa luotettavan ohjaus- ja suojakytkennän. Sen poikkeuksellinen soveltuvuus metallurgiaan ja valokaariteräksen valmistukseen, jossa toistuva käyttö on välttämätöntä, erottaa sen muista. GB 1984-89 "AC High Voltage Circuit Breaker" -standardin mukainen LiuGao kutsuu sinut kokemaan huippuluokan ratkaisuja, jotka määrittelevät uudelleen sisäilman katkaisijoiden luotettavuuden ja suorituskyvyn.
LiuGao on omistettu sisätilojen tyhjiökatkaisijoiden valmistaja. ZN23-40.5 Vacuum Circuit Breakers ovat sisätilojen suurjännitteisiä virranjakelulaitteita, jotka on suunniteltu 40,5 kV:n nimellisjännitteelle ja toimivat kolmivaiheisella 50 Hz:n vaihtovirralla. Ne voidaan integroida saumattomasti JYN1-35- ja GBC-35-kytkinlaitteistoihin. Nämä katkaisijat soveltuvat hyvin sähkönsiirto- ja jakelujärjestelmien ohjaamiseen ja suojaamiseen laitoksissa, kuten voimalaitoksissa ja sähköasemissa. Erityisesti ne ovat loistavia sovelluksissa, joissa käytetään usein, kuten metallurgiassa ja kaariterästeollisuudessa.

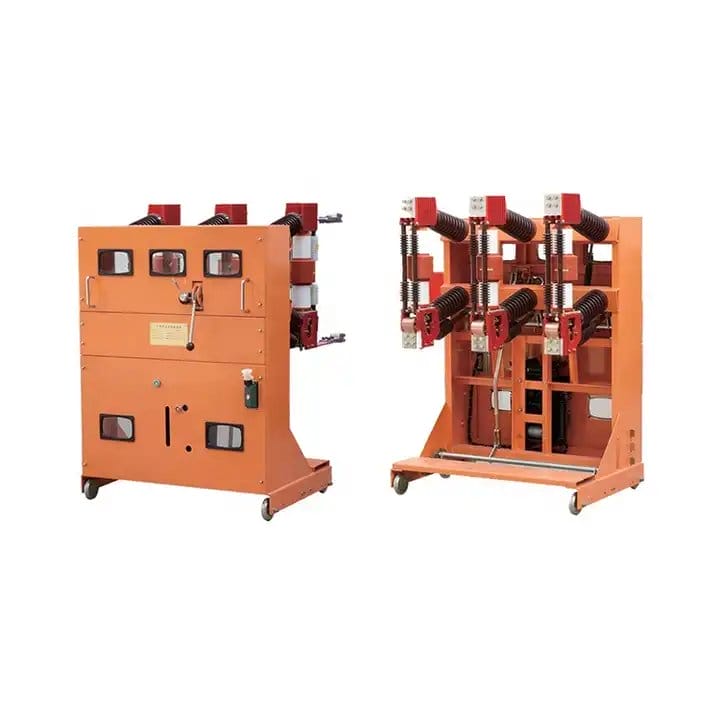

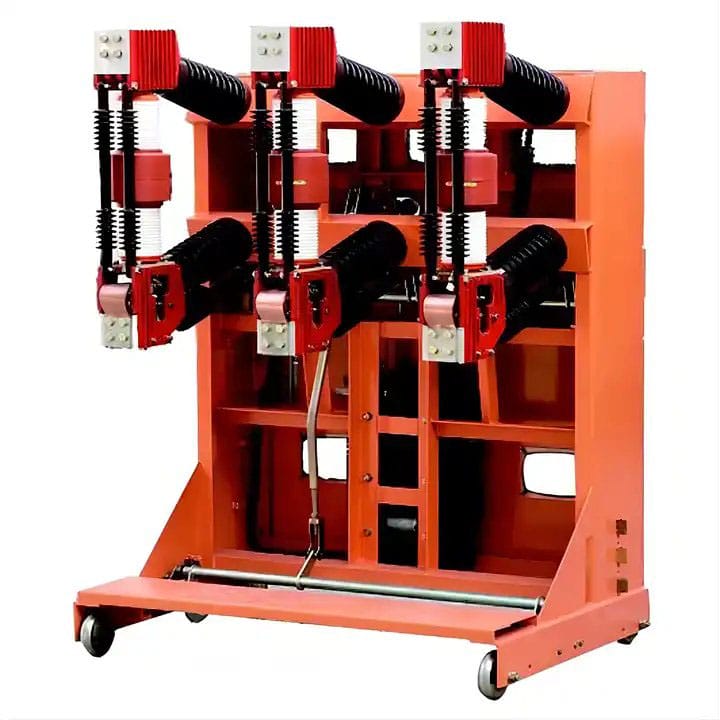

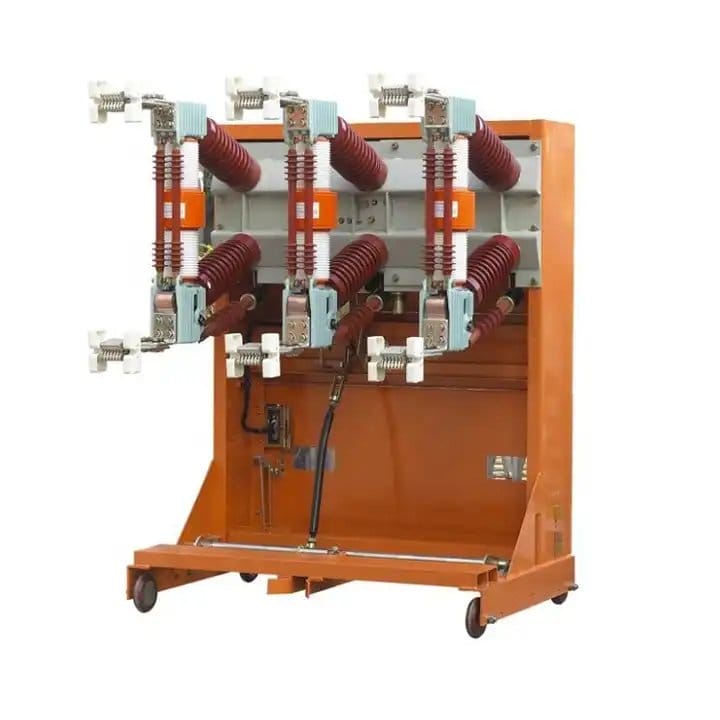

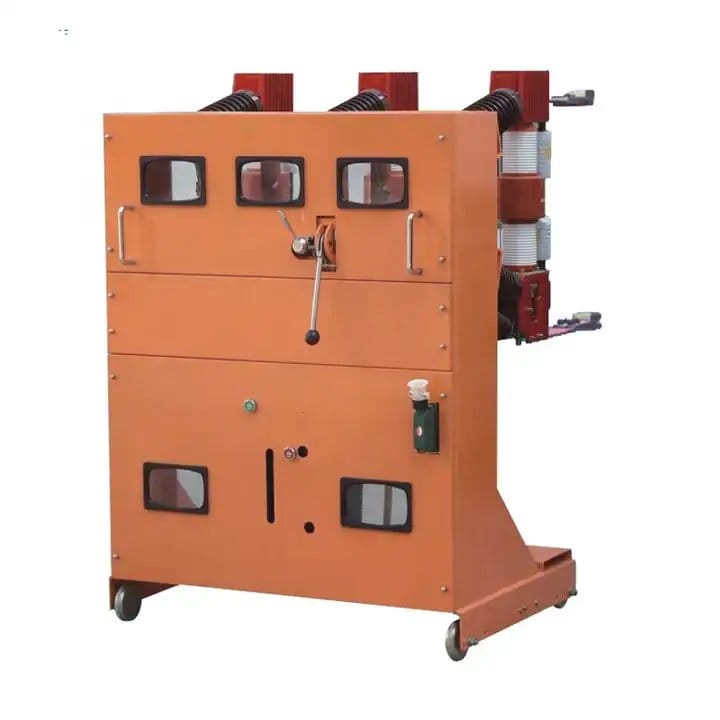

Käsikärrytyyppisissä ZN23-40.5 tyhjiökatkaisijoissa on hyvin harkittu rakenne, joka helpottaa huoltoa. Ne on varustettu joko CD10-Ⅱ sähkömagneettisella käyttömekanismilla tai CT19-BN jousikäyttömekanismilla. Nämä katkaisijat on suunniteltu erityisesti asennettavaksi suurjännitekojeistoihin, kuten GBC-40.5, JYN1-40.5 ja muihin korkean kaappeihin.
1. Ympäristön lämpötilan yläraja ei ole korkeampi kuin +40"C ja alaraja vähintään -10°C (varastointi ja kuljetus -30°C:ssa sallittu):
2. Alueilla, joilla korkeus ei ylitä 1000m, kun tuotetta käytetään 7,2kV järjestelmässä, sovellettavaa korkeutta voidaan nostaa jopa 3000m;
3. Suhteellinen kosteus: päivittäinen keskiarvo on enintään 95 % ja kuukausittainen keskiarvo enintään 90 %;
4. Kyllästetty höyrynpaine: päivittäinen keskiarvo on enintään 2,2 x 103 MPa, kuukausittainen keskiarvo enintään 1,8 x 103 MPa, ja kondensaatiota voi tapahtua, kun lämpötila laskee jyrkästi kosteusjakson aikana;
5. Asennuspaikan tulee olla vapaa toistuvasta voimakkaasta tärinästä;
6. Ympäröivä ilma ei saa olla merkittävästi saastuttanut syövyttäviä tai syttyviä kaasuja ja vesihöyryä;
7. Asennuspaikka tulee pitää kuivana ja puhtaana;
8. Seismisen intensiteetti ei saa ylittää 8 astetta.
Ei. | Tuote | Yksikkö | Data | ||
1 | Nimellisjännite | Kv | 40.5 | ||
2 | Nimelliseristys (1 min tehotaajuuden kestojännite) | Kv | 95 | ||
3 | Nimellinen eristys (nimellinen salamaimpulssin kestojännite) | A | 185 | ||
4 | Nimellistaajuus | Hz | 50 | ||
5 | Nimellisvirta | A | 630 / 1250 / 1600 / 2000 / 2500 | ||
6 | Nimellinen oikosulku katkaisuvirta | The | 25/31.5 | ||
7 | Nimellinen huippukestovirta | The | 63/80 | ||
8.a | Nimellinen oikosulkuvirta | The | 63/80 | ||
8.b | Nimelliset oikosulkuvirran katkaisuajat | t | 20 | ||
9 | Breaking Time | neiti | ≤80 | ||
10 | Nimellinen lämpöstabilisaatioaika | s | 4 | ||
11 | Nimellinen toimintosarja | / | O-0,3s-CO-180s-CO | ||
12 | Nimelliskäyttöjännite | V | AC110 / AC 220 / DC110 / DC 220 | ||
13 | Sulkemis- ja avauskäämin nimelliskäyttövirta | / | 1,05 (110 V) / 0,96 (220 V) | ||
14 | Vaiheen keskustan etäisyys | mm | 300±1,5 / 380±1,5 / 440±1,5 | ||
15 | Kontaktien sallittu kulumispaksuus | mm | ≤3 | ||
16 | Pääpiirin vastus jokaiselle vaiheelle | mΩ | 80 | ||
17 | Mekaaninen käyttöikä | F | 10000 |
Ei. | Tuote | Yksikkö | Data | ||
1 | Yhteydenottoetäisyys | mm | 20±2 | ||
2 | Ylimatka | mm | 4±1 | ||
3 | Keskimääräinen sulkemisnopeus | neiti | 0,6±0,2 | ||
4 | Keskimääräinen avausnopeus | neiti | 1,6±0,3 | ||
5 | Sulkemisaika | neiti | 50-85 | ||
6 | Avaamis aika | neiti | 40-85 | ||
7 | Sulkemiskontaktin palautusaika | neiti | ≤3 | ||
8 | Kolmivaiheinen sulkeminen ja avaaminen eri vaiheissa | neiti | ≤2 | ||
9 | Puskurin veto | mm | 17 |
