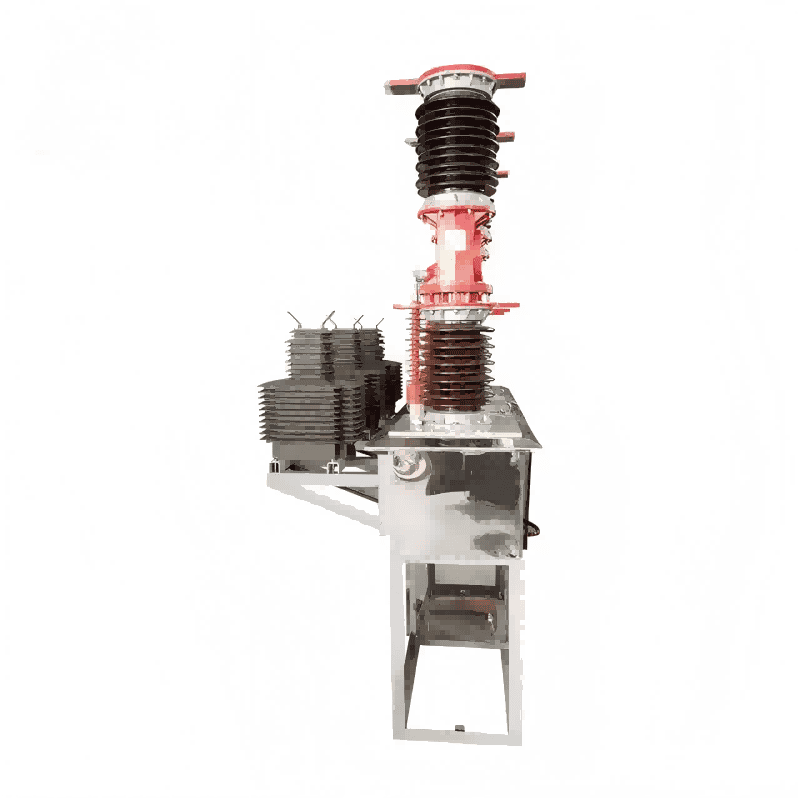

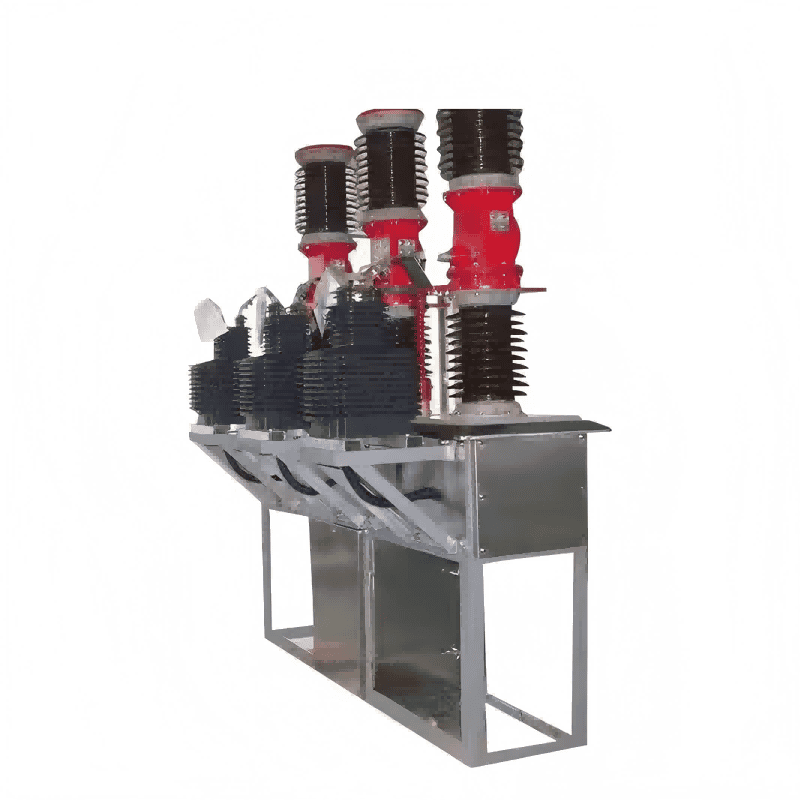

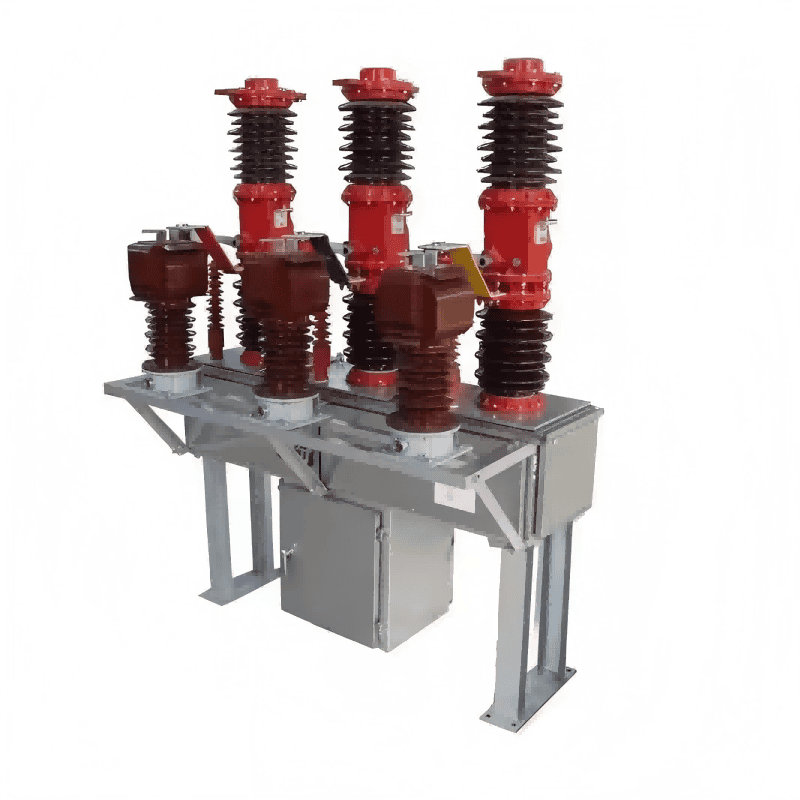

Kolmen vaiheen korkeajännite 35 kV 40,5 kV tyhjiökatkaisija muuntajalla

Lugaon itsenäisesti kehitetty ja tuottanut kolmivaiheista korkeajännitettä 35 kV 40,5 kV Vacuum-katkaisija muuntajan kanssa soveltuu kaupunkien välisiin tehon jakeluverkoihin, varmistaen sähköverkon turvallisen toiminnan ja tarjoamalla oikosulun suojaa. Sillä on hyvä tiivistysteho ja on helppo asentaa ja ylläpitää. Asiakkaat ovat kiitelleet sitä kotona ja ulkomailla.

Malli:ZW7-40.5

Lähetä kysely

Tuotteen Kuvaus

Tuotteen esittely

ZW7-40.5 -sarjan ulkoilmatiedoston tyhjiökatkaisijat on suunniteltu käytettäväksi kolmivaiheisissa tehojärjestelmissä, jotka toimivat 50 Hz: llä ja nimellisjännitteellä 40,5 kV. Niitä käytetään katkaisemaan ja kytkemään kuormitusvirta, ylikuormitusvirta ja oikosulkuvirta.

Eritelmä

Ei.	Kuvaus			yksikkö	tiedot
1	Nimellisjännite			Kv	40.5
2	Eristysaste	1 minuutin tehotaajuus kestää jännitettä	Kuivakoe	Kv	95
		1 minuutin tehotaajuus kestää jännitettä	Märkätesti		80
		Salaman impulssi kestää jännitettä (piikki)			185
3	Nimellisvirta			A	1250 ； 1600 ； 2500
4	Nimellis oikosulun rikkoutumisvirta			Se	20 ； 25 ； 31,5
5	Luokiteltu toimintajakso				O-0.3S-CO- 180S-CO
6	Nimellis oikosulun murtovirtasykli			ottelu	12
7	Nimellis oikosulun sulkemisvirta (huippuarvo)			Se	50; 63; 80
8	Nimellishuippu kestää virran			Se	50; 63; 80
9	Nimellis oikosulkukestävä virta			Se	20; 25; 31,5
10	Nimelliskortti			S	4
11	Yhteysmatka -etäisyys			Mm	22 ± 2
12	Yhteysmatka -etäisyys			Mm	4 ± 1
13	Keskimääräinen matkanopeus			M/s	1,5 ± 0,2
14	Keskimääräinen sulkemisnopeus			M/s	0,7 ± 0,2
15	Ota yhteyttä sulkeutumisaikaan			MS	≤2
16	Kolmivaiheinen pääkatkaisija (sub) kytkentä synkronointiaikaero			MS	≤2
17	Sulkemisaika			MS	≤150
18	Matkataika			MS	≤60
19	Mekaaninen käyttöikä			ottelu	10000
20	Arvioitu käyttöjännite - apupiirin jännite			V	DC110 / 220 AC110 / 220
21	Kunkin vaiheen piiri (lukuun ottamatta muuntajaa) tasavirtavastus (lukuun ottamatta)			vauva	≤100
22	Paino			Kg	800

Normaali toimintaympäristö

• Ympäristön ilman lämpötila: yläraja +40 ° C, alaraja -30 ° C (yleiset alueet), -40 ° C (korkeus kylmillä alueilla);

• Korkeus: ≤ 1000m (korkeuden kasvaessa nimelliseristysaste kasvaa vastaavasti);

• Iltatuulen paine: enintään 700PA (vastaa tuulen nopeutta 34 m/s);

• Seisminen voimakkuus: enintään 8 ° C;

• Saastumisaste: taso IV;

• Päivittäinen enimmäislämpötilaero: Enintään 25 ° C
