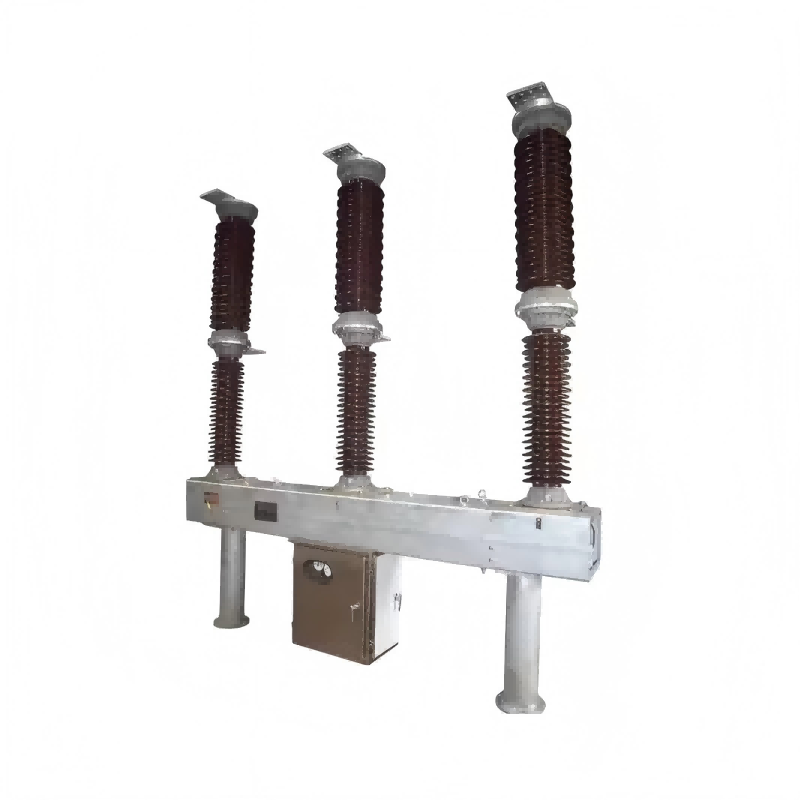

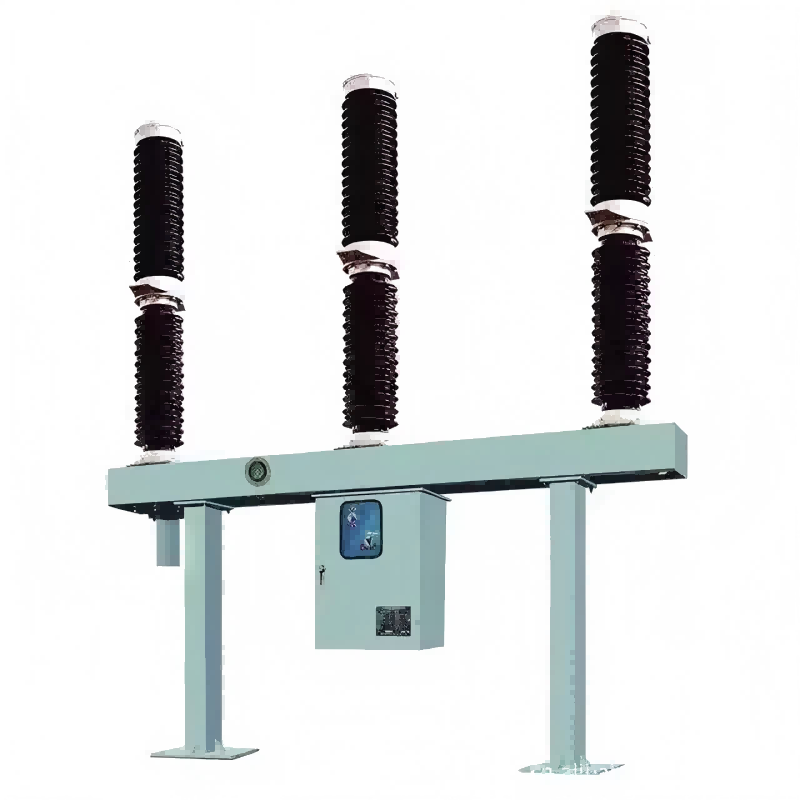

Korkeajännite kolminapainen 220kv 330kv sf6 kaasun katkaisija

Lugao Power Co., Ltd. on erikoistunut työpaja, joka on omistettu korkeajännitteisen kolminapaisen 220kv 330kv sf6-kaasukatkaisijan valmistukseen. Sen suunnittelutekniikka on alan johtavaa. LW-sarjan SF6-katkaisijat käyttävät yksipaineista valokaarisammutuskammiota ja omavoimaista valokaarisammutustekniikkaa käyttämällä rikkiheksafluoridikaasua sekä eristävänä että valokaarisammutusaineena. Erillinen valokaaren sammutuskammio synnyttää ilmavirran avausprosessin aikana, jäähdyttäen kaaria ja katkaisemalla virran.

Lähetä kysely

Tuotteen Kuvaus

Tuotteen esittely

Korkeajännitteiset kolminapaiset 220kv 330kv sf6 -kaasukatkaisijat ovat kolminapaisia/yksinapaisia AC 50Hz/60Hz suurjännitteisiä tehonsiirto- ja muunnoslaitteita, joita käytetään nimellisvirran, vikavirran tai kytkinlinjojen avaamiseen tai katkaisemiseen sekä sähkönsiirto- ja jakelujärjestelmien suojaamiseen, ohjaamiseen ja käyttämiseen. Ne voivat suorittaa avaus-, sulkemis- ja nopean automaattisen uudelleensulkemisen. Nimellisjännitteet vaihtelevat 45 kV - 330 kV, ja ydinjärjestelmä koostuu tukiposliiniholkista, kaarisammutusyksiköstä, hydraulisesta/jousikäyttömekanismista ja älykkäästä tiheyssäätimestä. Itsenäinen valokaarisammutuskammio tuottaa paineilmavirran avausprosessin aikana jäähdyttääkseen valokaaren tehokkaasti ja katkaistakseen virran. Täysin suljettu kaasunkiertorakenne takaa luotettavan toiminnan erilaisissa ympäristöissä. Niissä on yksinkertainen rakenne, helppo ja nopea huolto, alhainen virrankulutus, alhaiset käyttöenergiavaatimukset, korkea luotettavuus, helppo asennus ja alhainen melu.

Erittely

Tyyppi	Ulkona, posliiniholkki
Taajuus	50Hz/60Hz
Järjestelmän käyttöjännite	132kV
Nimellisjännite	145kV/220kV/330kV
Toimintajärjestys	O-0,3s-CO-3min-CO
Laukaisukelojen lukumäärä	2
Ei sulkukeloja	1
Aux.kontaktien lukumäärä:	10NO, 10NC
Sammutusaine	SF6
Taukojen lukumäärä vaihetta kohti	1
Aika, joka moottorilta kuluu jousimuodon lataamiseen täysin purkautuneena täyteen ladattuun asentoon	<30Sc
Toimintamekanismin tyyppi	Jousilataus
Nimellistehotaajuuden kestojännite (alle 1000 metrin korkeudessa)	325kV
Nimellinen salamaimpulssi kestää jännitettä (alle 1000 metrin korkeudessa)	750kV
Toimintamekanismi	Yksinapainen, kolminapainen
Creep age Etäisyys	31mm/kV
Nimellinen keskeytysvirta	31,5kA/3sek
Nimellinen normaalivirta	3150A
Nimellinen oikosulkuvirta	80kA huippu
