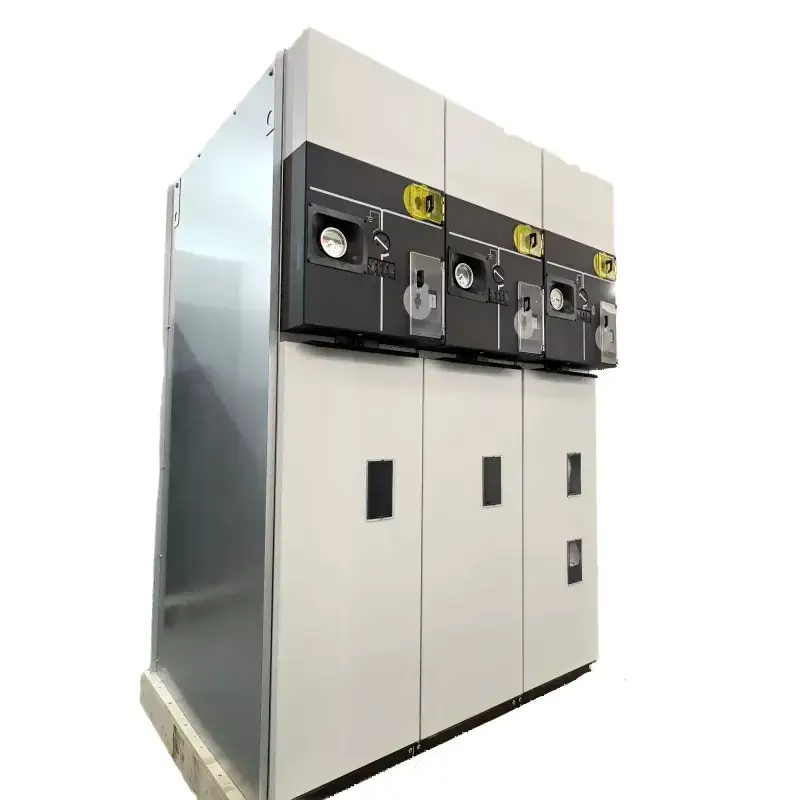

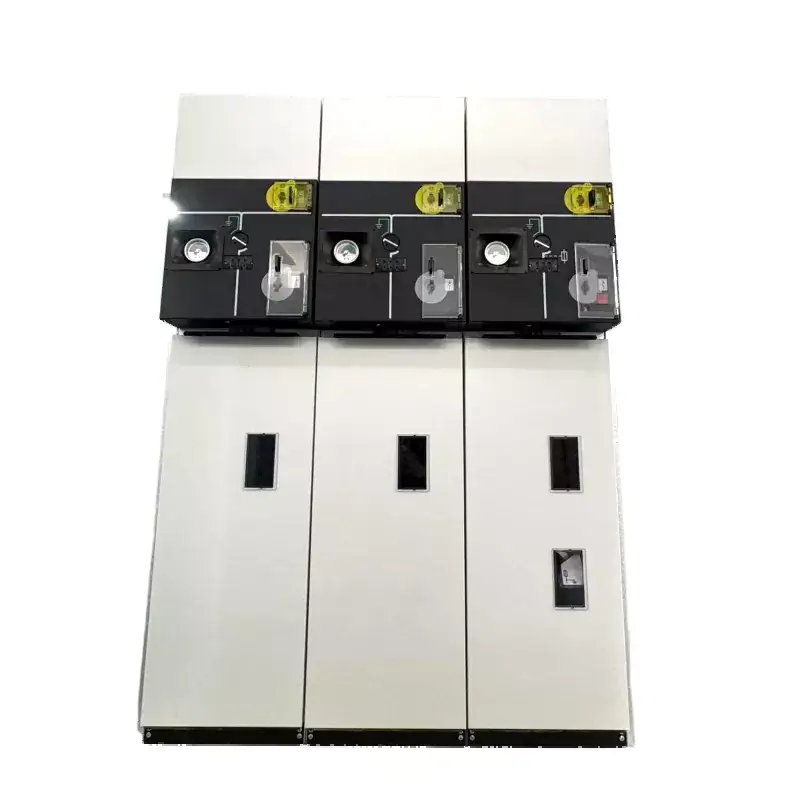

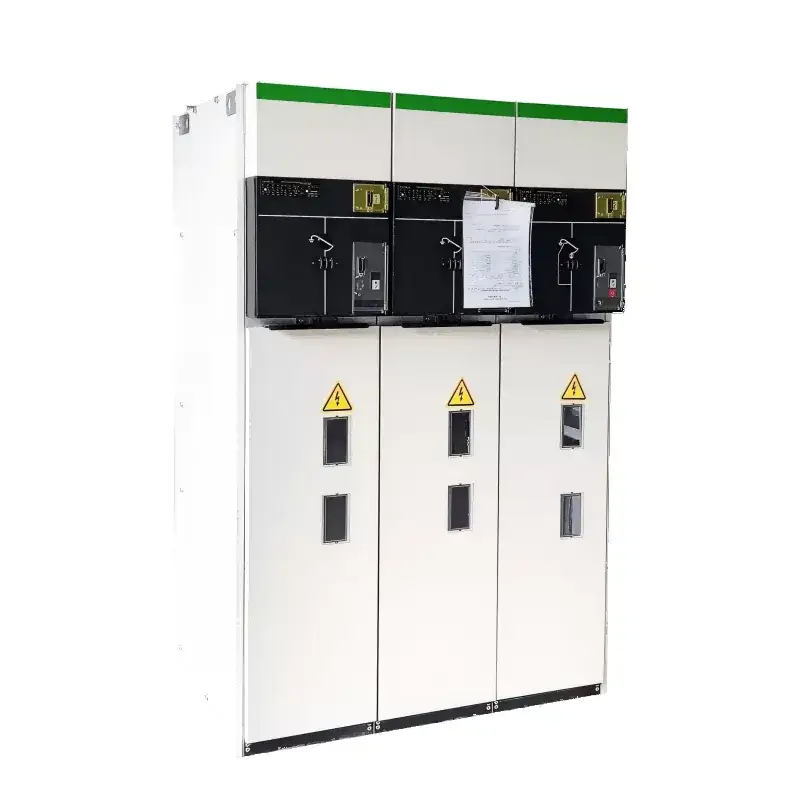

SM6 SF6 Kaasueristetty kompakti RMU metallikoteloitu kojeisto

LGSM6 SF6 Gas Insulated Compact RMU Metal Enclosesed Switchgear käyttää SF6-kaasua eristysaineena, mikä tarjoaa etuja, kuten kompaktin rakenteen, huoltovapaan toiminnan ja korkean luotettavuuden. Lugaolla on edistynyt T&K-tekniikka ja täysin automatisoidut tuotantolinjat, jotka takaavat tuotteiden korkean laadun. LGSM6:ta on viety Kaakkois-Aasiaan, Eurooppaan ja muille alueille, ja sen vuotuinen myynti on yli 5 000 yksikköä. Varastoa ylläpidetään riittävän nopean toimituksen tukemiseksi.

Lähetä kysely

Tuotteen Kuvaus

SM6 SF6 Kaasueristetty kompakti RMU metallikoteloitu kytkinlaite on tämä kojeisto, tiedäthän, kompakti RMU, joka on eristetty SF6-kaasulla ja metallikoteloitulla. Se on eräänlainen uudempi tyyppi, joka käyttää SF6-kuormakytkintä pääosan kytkemiseen. Sisällä se tiivistää tärkeät asiat, kuten katkaisijan, kuormankytkimen ja erottimen, kaikki ruostumattomasta teräksestä valmistettuun laatikkoon, joka on täytetty tällä SF6-kaasulla. Tämän asennuksen ansiosta se toimii luotettavasti ja pitää ihmiset turvassa, eikä se tarvitse huoltoa ollenkaan. Se on yksi sen parhaista osista. Voit valita sen kanssa laajennettavia virtakiskoja, joiden avulla voit yhdistää asioita haluamallasi tavalla täyden modulaarisuuden saavuttamiseksi. Nämä virtakiskot laajenevat, mutta pysyvät turvallisesti eristettyinä ja suojattuina. Ne ovat kooltaan pieniä, toimivat joustavasti, niissä on hyvä lukitus, joten mikään ei mene pieleen, ja niiden asentaminen on melko yksinkertaista. Kaiken kaikkiaan se säästää paljon tilaa paikoissa, kuten jakeluhuoneissa tai muuntaja-asemilla. Se sopii erilaisiin tilanteisiin ja siihen, mitä käyttäjät tarvitsevat.

Tärkeimmät tekniset parametrit

Ei.	Tuote		Yksikkö	Parametrit
1	Nimellisjännite		kV	12	24	36	40.5
2	Nimellisvirta		A	630/1250
3	Nimellistaajuus		Hz	50/60
4	1 minuutin tehotaajuuden kestojännite	Kokonaisarvo	kV	42	55	80	95
		Break Point		48	65	95	110
5	Salamaimpulssin kestojännite	Kokonaisarvo	kV	75	125/150	170	95
		Break Point		85	150/160	185	215
6	Nimellinen lyhytkestoinen kestovirta	Päävirtapiiri	kA	25/2s
		Maadoituspiiri		25/2s
7	Nimellishuippukestovirta		kA	63			50
8	Nimellinen siirtovirta		A	1300-1700
9	Nimelliskuorma Sulkeutumiskatkovirta		A	630
10	Nimelliskaapelin latauskatkosvirta		A	50/10
11	Kuormittamaton muuntajan katkaisuvirta		A	20
12	Kaapelin latausmaavika katkaisuvirta		A	100			80
13	Nimellinen oikosulkuvirta		kA	20
14	Nimellinen oikosulkusulkuvirta		kA	63			50
15	Suojausluokka			IP3X
16	Latauskytkimen käyttöikä		Aika	5000
17	Maadoituskytkimen käyttöikä		Aika	5000

Tyypillinen kaaviokaavio:

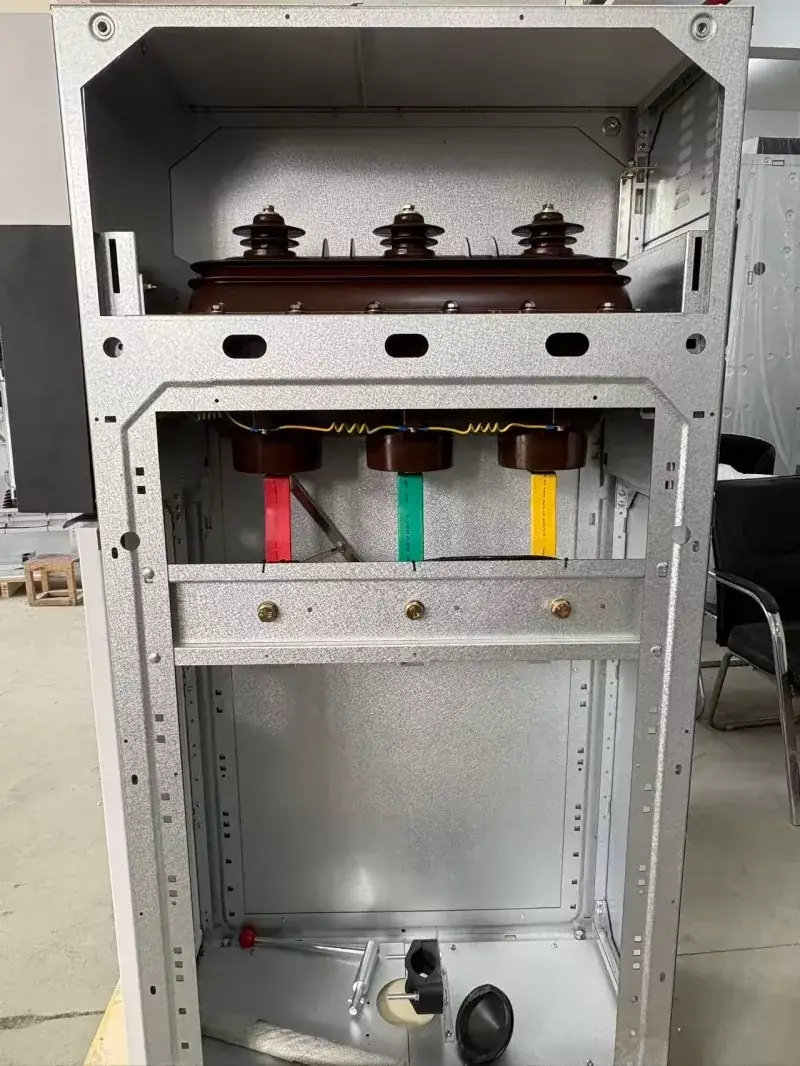

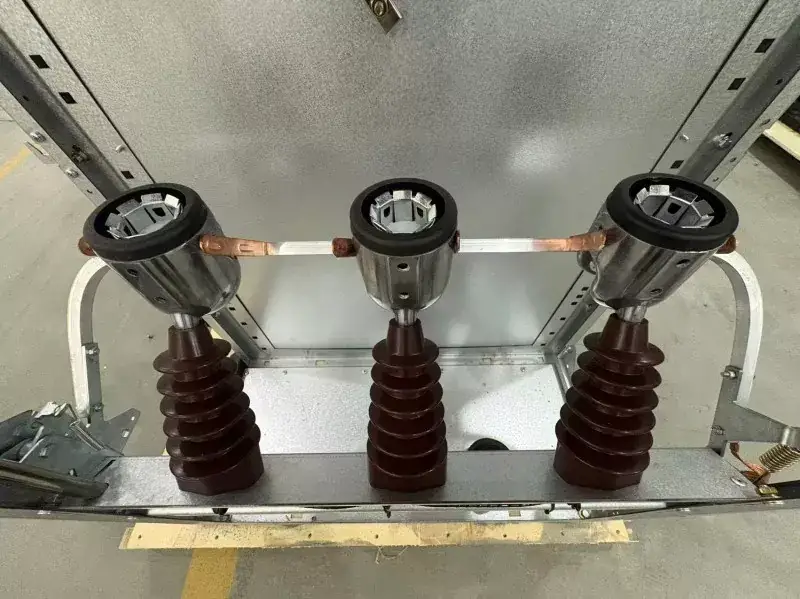

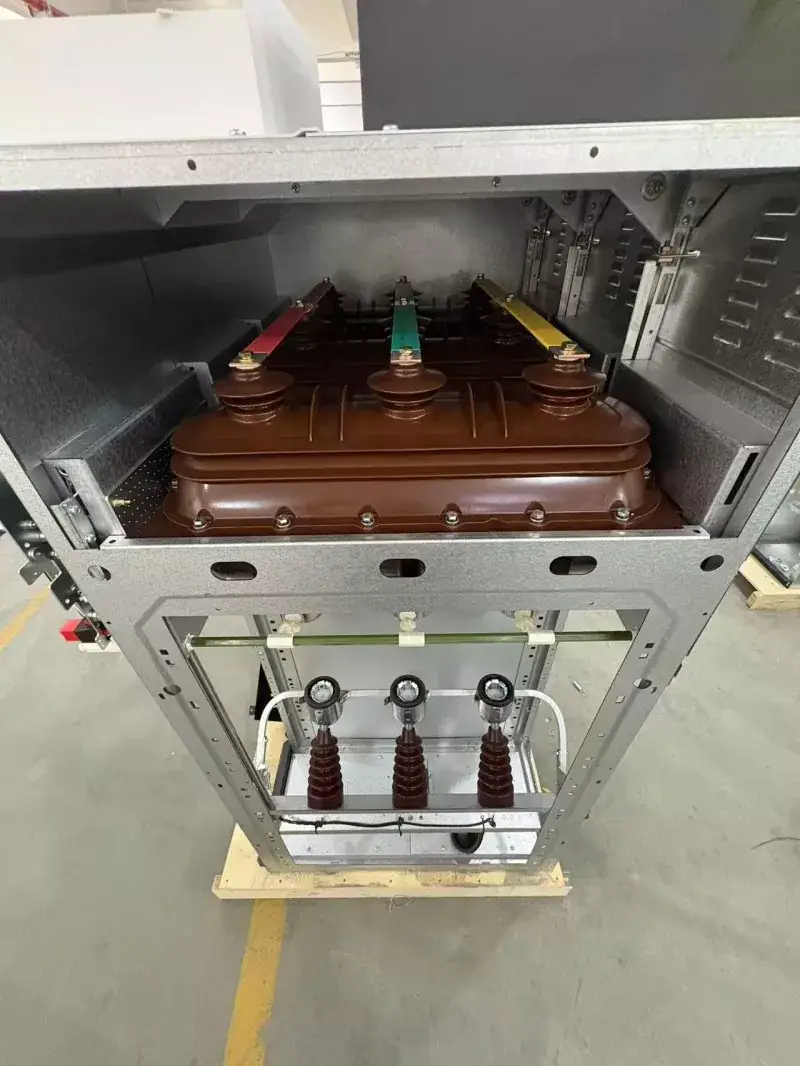

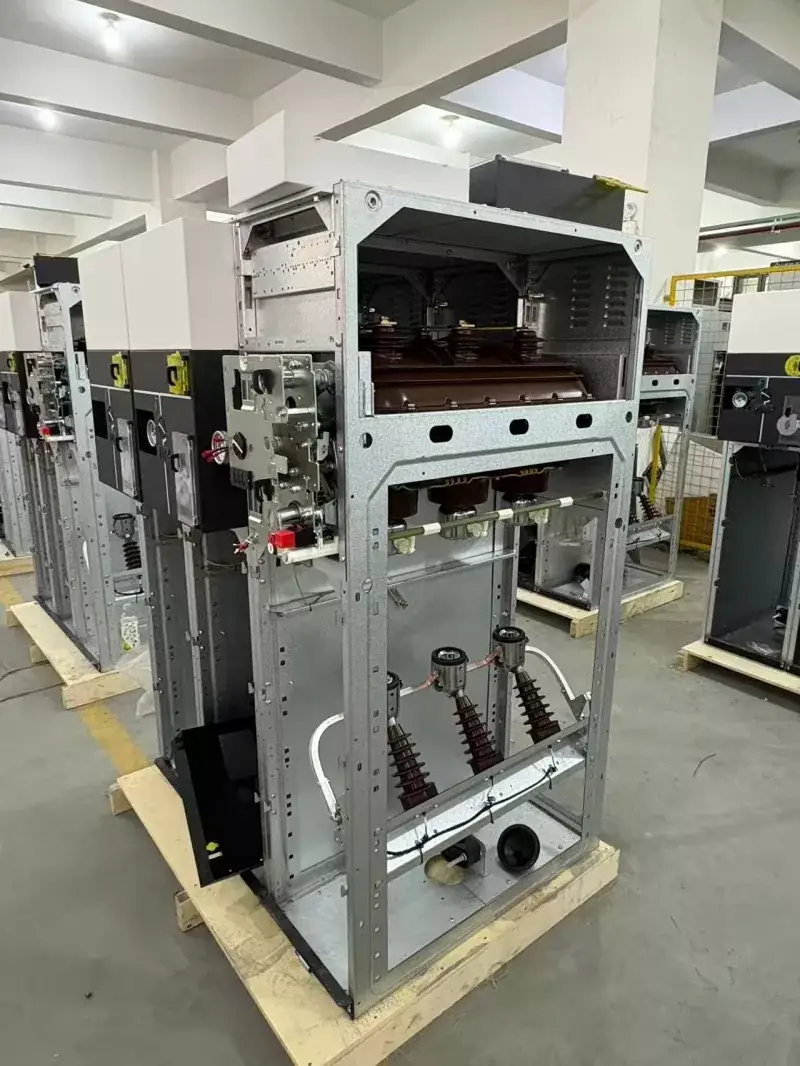

Tehdaskuvaus:

Miksi valita LGSM6 RMU

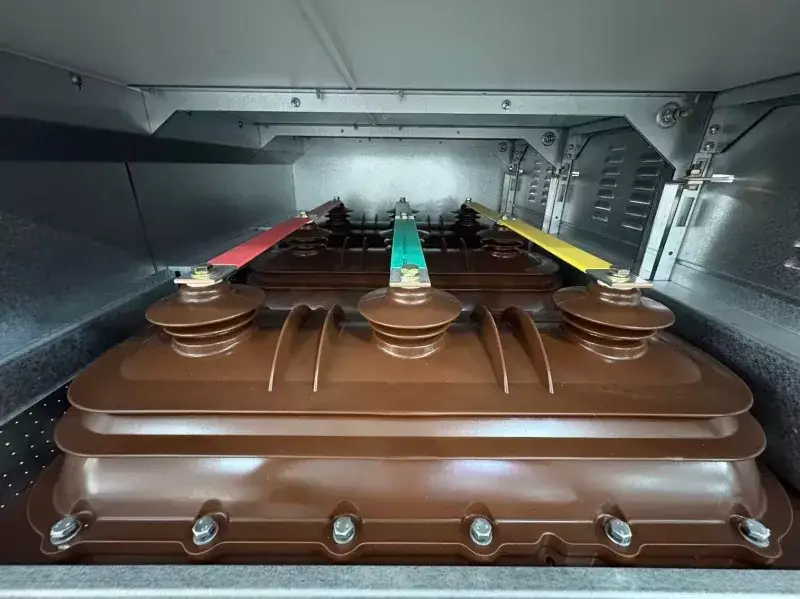

1. Täysin tiivistetty rakenne: SM6 SF6 Kaasueristetyn kompaktin RMU-kojeiston kaasukammio on laserhitsattu luotettavan tiivistyksen varmistamiseksi. Hyödyntämällä SF6-kaasun erinomaisia eristys- ja valokaaren sammutusominaisuuksia, eristysetäisyydet vaiheista ja vaiheista maahan lyhenevät merkittävästi, ja alhainen kaasunpaine tekee siitä herkän lämpötilan muutoksille.

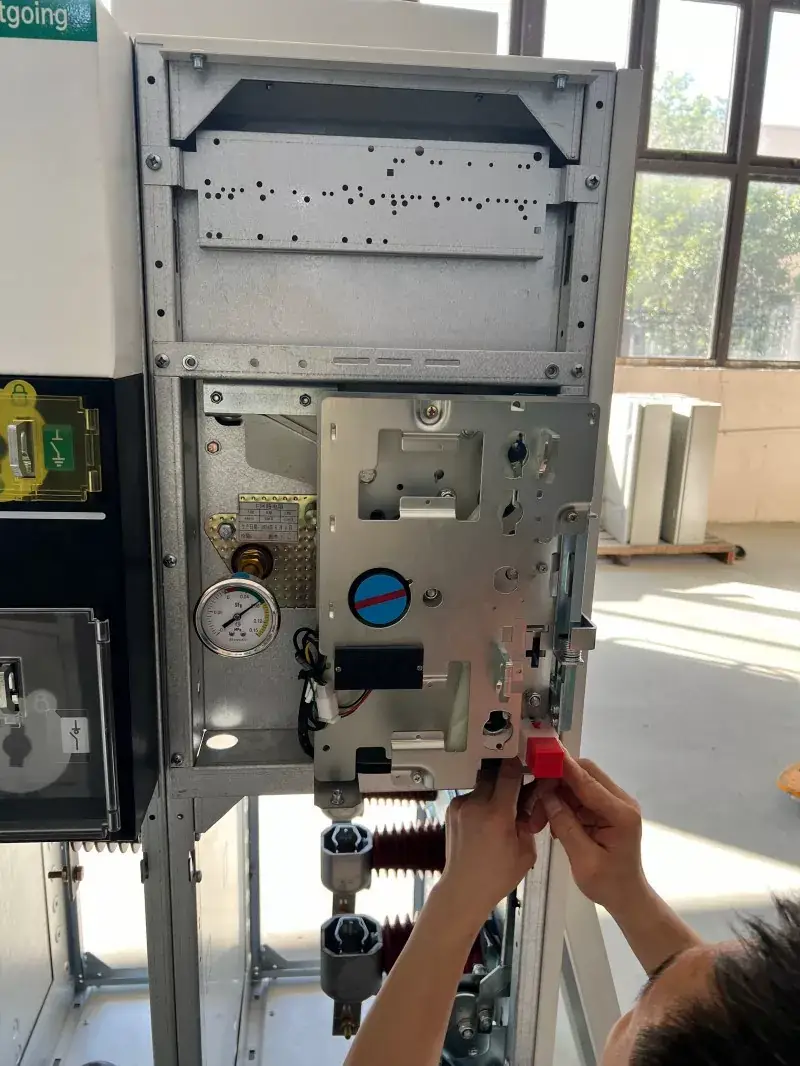

2. Kolmiasentoinen kytkimen rakenne: Tämä kuormitus/irrotuskytkin yhdistää kolme asentoa: suljettu, avoin ja maadoitettu. Pyörivä liikkuva kosketinrakenne mahdollistaa yksinkertaisen ja intuitiivisen käytön, ja katkeamispisteen näkyvyys on selvästi näkyvissä tarkkailuikkunan läpi, mikä täyttää kunnossapidon turvallisuusvaatimukset. Kattava mekaaninen lukitus kolmen asennon välillä eliminoi väärinkäytön mahdollisuuden.

3. Korkea modulaarisuus ja laajennettavuus: Moduulit voidaan mielivaltaisesti yhdistää ja laajentaa umpieristetyillä virtakiskoilla tai erillisillä liittimillä, jotka sopivat yksinkertaisiin päätelinjoihin sekä monimutkaisiin rengasverkkojen tehonsyöttöjärjestelmiin. Kaikissa yksiköissä on myös varatut rajapinnat sähkökäyttöä ja automaatiota varten.

4. Erittäin korkea suojausluokitus: Koko kaapin kotelo saavuttaa IP3X- tai IP4X-suojausluokituksen. Se on varustettu kattavalla mekaanisella lukituslaitteella, joka varmistaa henkilöstön ja laitteiden turvallisuuden. Kaappi on varustettu paineenalennuskanavalla, joka vapauttaa painetta kohdistetulla tavalla.

Usein kysytyt kysymykset

•Tarvitseeko tämän tyyppinen SM6 SF6 -kaasueristetty kompakti RMU-metallikoteloitu kojeisto säännöllistä huoltoa?

Ei. Koska kaikki jännitteiset osat on suljettu ruostumattomasta teräksestä valmistettuun kammioon, joka on täytetty SF6-kaasulla, ne ovat täysin eristettyjä ulkoisilta epäpuhtauksilta, kosteudelta ja hapettumiselta. Rutiinikäyttö edellyttää vain ohjausrasian mekaanisten liikkeiden ja instrumenttilukemien tarkistamista, jotta ne toimivat oikein.

•Onko riittävästi tilaa kaapeliliitäntöille? Onko asennus helppoa?

Lugao on optimoinut kaapelitilan sijoittelun tarjoten runsaasti tilaa kaapeliliitäntöille, helpottaen kaapelien päätteiden valmistusta ja maadoitusjohtojen asentamista.

•Kuinka pitkä tuotteen käyttöikä on?

Normaaleissa käyttöolosuhteissa tuotteen suunniteltu käyttöikä on yleensä jopa 30 vuotta. Ruostumattomasta teräksestä valmistetuilla kaasulaatikoilla on vahva korroosionkestävyys, ja pääkytkimen (kuten kuormakytkin) mekaaninen käyttöikä voi tyypillisesti olla yli 5 000 jaksoa.

• Onko yritykselläsi varastossa varastossa? Mikä on toimitusaika?

Tavalliset tilaukset voidaan toimittaa noin 15 arkipäivän sisällä. Räätälöidyt erikoisratkaisut (kuten suuri virta, epästandardi jännite) vaativat yleensä 15-30 päivää.
