Mitkä ovat GCS-pienjännitteisen irrotettavan kytkinkaapin käyttösuunnitelmat?

Mitkä ovat GCS-pienjännitteisen irrotettavan kytkinkaapin käyttösuunnitelmat?

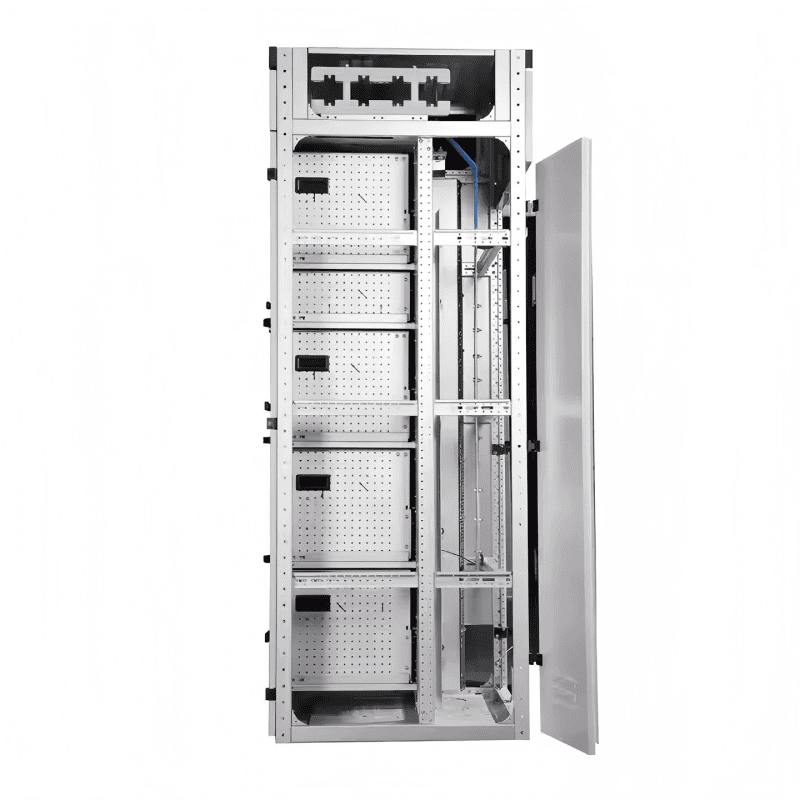

Pääpiirisuunnitelma

  GCS-kaapin pääpiirisuunnitelmassa on 32 ryhmää ja 118 spesifikaatiota, pois lukien apupiirien ohjauksen ja suojauksen muutoksista johdetut suunnitelmat ja spesifikaatiot. Se sisältää sähköntuotannon, tehonsyötön ja muiden tehonkäyttäjien tarpeet, nimelliskäyttövirralla 5000A, soveltuu 2500kVA ja sitä pienempien jakelumuuntajien valintaan. Kondensaattorin kompensointikaapit on suunniteltu vastaamaan tehonsyötön ja käytön tarpeita tehokertoimen parantamiseksi, ja reaktorikaapit on suunniteltu kokonaisvaltaisten investointien tarpeisiin.

Apupiirisuunnitelma

  GCS:n apupiirikartassa on 120 apupiirisuunnitelmaa. Tasavirtakäyttöosan apupiirisuunnitelmaa käytetään pääasiassa voimalaitosten sähköasemien pienjännitelaitos- (asema)järjestelmässä. Se soveltuu 200 MW:n ja alle sekä 300 MW:n ja sitä suurempien yksiköiden pienjännitelaitosjärjestelmään, toimivan (valmiustilan) virtalähteen, tehonsyöttölaitteen ja moottorin syöttölaitteen yleiseen ohjaustilaan.

  Vaihtovirtakäyttöosan apusuunnitelmaa käytetään pääasiassa tehtaiden, kaivosten, yritysten ja kerrostalojen sähköasemien pienjännitejärjestelmässä. On 6 yhdistelmää, jotka sopivat kahden virtalähteen toiminnan ohjaukseen. Ei ole toiminnassa sähköisen lukituksen valmiustilassa automaattista heittoa, itsepalautusta ja muita ohjauspiirejä, joita voidaan käyttää suoraan suunnittelussa.

  DC-ohjausvirtalähde on DC 220V tai 110V ja AC-ohjausvirtalähde on AC 380V tai 220V. Se on täydellinen kaappi, joka koostuu laatikostoista. 220 V:n ohjausvirtalähde on johdettu julkisesta ohjausteholähteestä, joka saa virtaa tämän kaapin erillisestä ohjausmuuntajasta. Julkinen ohjausteholähde käyttää maadoittamatonta ohjausmuuntajaa ja 24V teholähde on varattu käytettäväksi silloin, kun tarvitaan heikkovirran merkkivaloja.

  Wattituntimittarin asennuspaikka, jännitesignaalin syöttötapa ja muut asennus- ja käyttövaatimukset on kuvattu apukytkentäkaavion kohdassa "Valmistusohjeet".

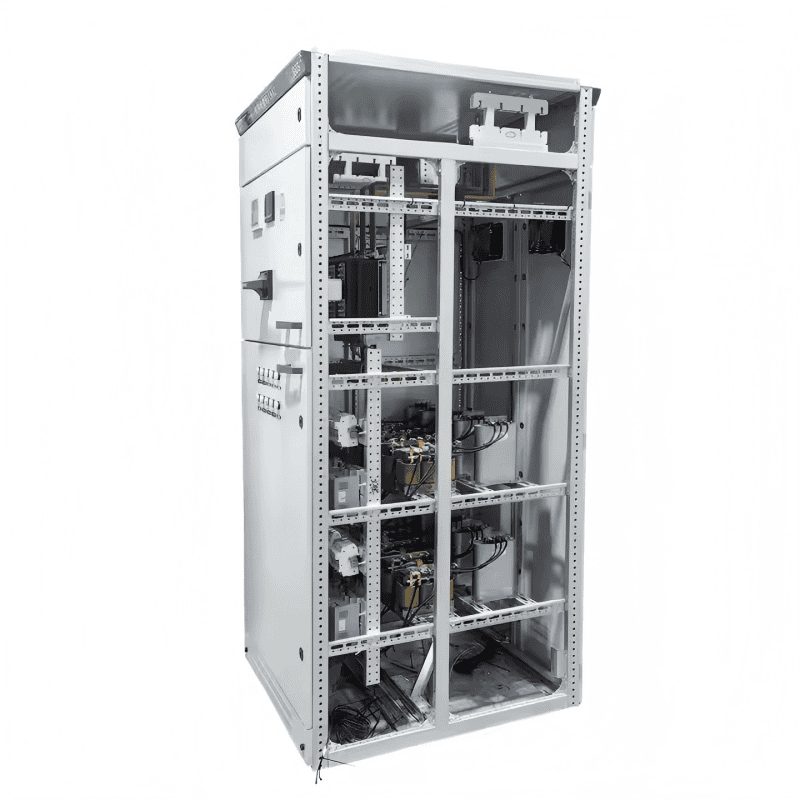

Päävirtakisko

Kiskojen dynaamisen lämpöstabiilisuuden parantamiseksi ja kosketuspinnan lämpötilan nousun parantamiseksi kaikissa laitteissa käytetään TMY-T2 sarjan kovakuparisia kiskoja. Kuparikiskot ovat täyspitkät tinattuja, ja myös täyspitkiä hopeoituja kuparikiskoja voidaan käyttää. Vaakakisko ja pystykisko asennetaan vastaavasti kaapin virtakiskoeristyshuoneeseen. Nollamaadoituskiskossa käytetään kovaa kuparikiskoa. Vaakasuuntainen nollamaadoitusjohto (PEN) tai maadoitus + nollajohdin (PE+N) on kytketty.

Pääkytkin

Tehonsyöttölinjoille ja syöttökytkimille, joiden teho on 630 A ja enemmän, valitaan pääasiassa DW45-sarja, ja myös DW48-, AE-, 3WE- tai ME-sarja voidaan valita. Tarvittaessa voidaan valita myös tuotu M- tai F-sarja.

Alle 630 A:n syöttö- ja moottorinohjauskytkimille Wang An valitsee TG-sarjan ja CM1-sarjan. NM-sarja, CDM-sarja, TG30-sarja ja muut valettu kotelokytkimet.

Pääpiirin dynaamisen vakauden parantamiseksi on suunniteltu GCS-sarjan erityiset yhdistelmäkiskopuristimet ja eristyskannattimet. Ne on valmistettu erittäin lujista, paloa hidastavista synteettisistä tyynymateriaaleista, joilla on korkea eristyslujuus, hyvä itsestään sammuva suorituskyky ja ainutlaatuinen rakenne.

Toiminnallisten yksiköiden väliseinien, pistokkeiden ja kaapelipäiden lämpötilan nousun vähentämiseksi on suunniteltu GCS-kaapin erikoisadapteri. Adapterilla on suuri kapasiteetti ja alhainen lämpötilan nousu.

Mikäli suunnitteluosasto valitsee käyttäjien tarpeiden mukaan uusia tehokkaampia ja kehittyneempiä tekniikoita sisältäviä sähkökomponentteja, on GCS-sarjan kaapit hyvällä monipuolisuudella, eivätkä ne aiheuta valmistuksessa ja asennuksessa päivitetyistä sähkökomponenteista johtuvia vaikeuksia.

Sähkökomponenttien valinta

GCS-kaapit käyttävät pääasiassa sähkökomponentteja, joissa on edistynyt tekniikka, korkea suorituskyky ja vakausindikaattorit, ja tuontiteknologiaa, joka voidaan valmistaa massatuotantona Kiinassa.
