Mitkä ovat GGD-tyyppisen matalan jännitteen täydellisen kytkimen ominaisuudet?

GGD -rakenteen esittely

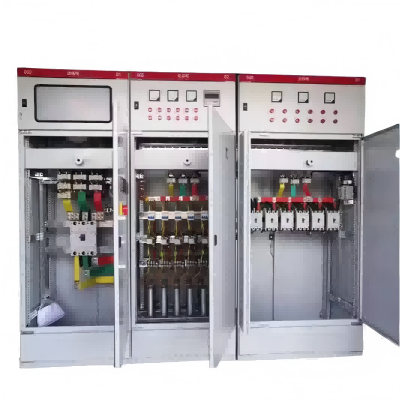

GGD-tyypin AC-matalajännitekaapin kaappi hyväksyy yleiskäyttökaapin tyypin, runko on koottu 8MF: n kylmämuodollisella teräksellä, joka on paikallisesti hitsaus, ja yleiskäyttökaapin osat on suunniteltu modulaarisen periaatteen mukaisesti, ja 20 muotin reikiä on asennettuja reikiä. Yleistysaineiden korkea kertoimen avulla tehdas voi toteuttaa esituotannon, joka ei vain lyhennä valmistussykliä, vaan myös parantaa työtehokkuutta.

GGD -kaapin suunnittelu harkitsee täysin lämmön hajoamisongelmaa kaapin toiminnassa. Kaapin ylä- ja alapäässä on erilaisia määriä lämmön hajoamispaikkoja. Kun kaapin sisällä olevat sähkökomponentit kuumentuvat, lämpö nousee ja purkautuu yläpäässä olevien rakojen läpi, kun taas kylmäilma lisätään jatkuvasti kaapiin alapäässä olevien rakojen avulla, niin että suljettu kaappi on muotoiltu luonnolliseen ilmakanavaan alhaalta yläpuolelle lämmön häviämisen tarkoituksen saavuttamiseksi.

GGD -kaappi nykyaikaisen teollisuustuotteiden mallinnusmallin vaatimusten mukaisesti, jotta voidaan käyttää kaapin ulkopinnan suunnittelumenetelmää ja mittojen kunkin osan jakautumista, jotta Yhdysvaltojen koko kabinetti on nyt antelias, uusi ilme.

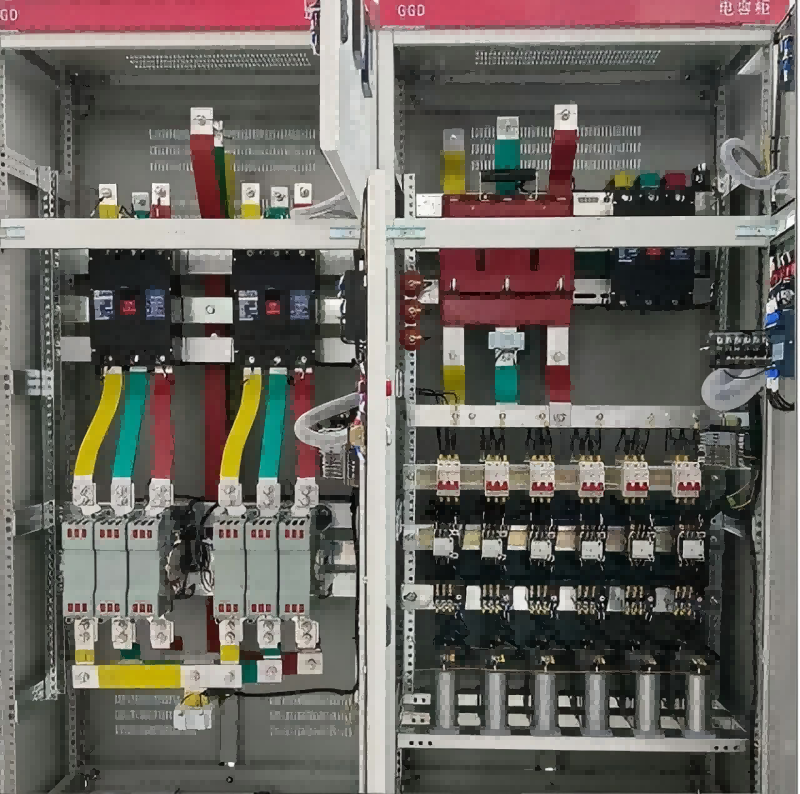

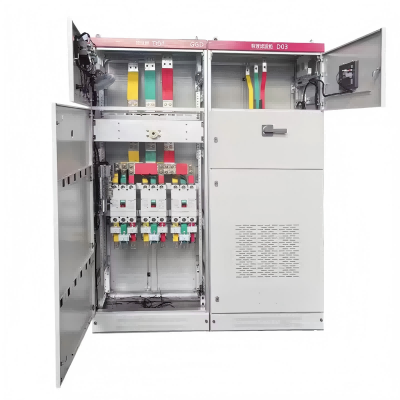

Kaapin ovi on kytketty kehykseen pivot-siirrettävien saranojen avulla, jotka on helppo asentaa ja purkaa, ja oven taitettu reuna on upotettu vuoristotyyppisellä kuminauhalla, ja upotetulla kaistaleella oven ja kehyksen välillä on tietty puristuslinjavaihe, joka voi estää oven törmäämistä kaapin rungon kanssa suoraan, ja se myös parantaa oven suojatasoa. Laiteovi, jossa on sähkökomponentit, joissa on monisäikeinen pehmeä kuparilanja, kaapin kiinnitysosat ja kaapin asennusosat ja kaapin kehys, joka on kytketty kaapiin kytkettyjä ruuveja, muodostavat täydellisen maadoitussuojapiirin.

Joustava laajennusominaisuus

GGD -kaapin pääpiiri on suunniteltu 129 ohjelmalla, yhteensä 298 eritelmää (lukuun ottamatta apupiirien toiminnallisista muutoksista johdettuja ohjelmia ja eritelmiä ja kontrollijännitteiden muutoksia).

GGD1 -tyypin 49 järjestelmät 123

GGD2 Type 53 -ohjelmat 107 tekniset tiedot

GGD3 Type 27 -ohjelmat 68 tekniset tiedot

Apupiirien suunnittelu on jaettu kahteen osaan, virtalähdejärjestelmään ja voimalaitosjärjestelmään, ja GGD -kaapissa on riittävästi tilaa toissijaisten komponenttien asentamiseksi.

GGD-kaappi hyväksyy pääasiassa edistyneemmät sähkökomponentit, joita voidaan tuottaa massatuotantokodisesti, ja samanaikaisesti talouden ja kohtuullisuuden periaatteen mukaan se säilyttää osan käytettävissä olevista vanhoista tuotteista, jotka johtuvat täysin toteutettavuuden huomioon ottamisesta eikä käytä vanhentuneita tuotteita.
