SM6 Indoor Kaasueristetty rengas pääyksikön kytkinpaneeli VCB:llä

LGSM6 Indoor Gas Insulated Ring -pääyksikön kytkinpaneeli VCB:llä on rengaspääyksikkö, joka käyttää ilmaa eristävänä väliaineena ja on varustettu tehokkaalla tyhjiökatkaisijalla (VCB). Nimellisjännitteet kattavat 10kV, 12kV ja 24kV. Koska se käyttää ilmaa eristävänä väliaineena, kaasun valvontaa tai talteenottokäsittelyä ei tarvita. Sitä käytetään laajasti erilaisissa skenaarioissa, kuten teollisuus- ja kaivosyrityksissä, asuinsähkönjakelussa sekä tuuli- ja aurinkoenergian jakeluhuoneissa. Vuosimyynti ylittää 3 000 yksikköä, ja valtavirran ratkaisuja pidetään varastossa nopean toimituksen varmistamiseksi.

Lähetä kysely

Tuotteen Kuvaus

LGSM6-sisäkaasueristetty rengaspääyksikön kytkinpaneeli VCB:llä on täysin suljettu rengaspääyksikkö, joka käyttää SF6-kaasua ensisijaisena eristysaineena. Sen ydinominaisuus on tyhjiökatkaisijan (VCB) integrointi suljettuun kaasukammioon. Tämä säilyttää kaasueristeisten kytkinlaitteiden edut, kuten pienen koon ja huoltovapaan toiminnan, samalla kun sillä on korkea katkaisukyky ja soveltuvuus tyhjiökatkaisijoiden jatkuvaan käyttöön. Siksi se soveltuu erinomaisesti sovelluksiin teollisuus- ja kaivosyrityksissä, asuinsähkönjakelussa, tuuli- ja aurinkosähkön tuotannossa sekä erilaisissa sähköasemissa. Ammattimaisena GIS RMU -valmistajana Lugaon kytkinlaiteratkaisu on täysin kansainvälisten standardien, kuten IEC, ISO ja CE, mukainen varmistaen maailmanlaajuisen tunnistuksen ja luotettavan toiminnan erilaisissa sähkönjakelutilanteissa.

Tärkeimmät tekniset parametrit

Ei.	Tuote		Yksikkö	Parametrit
1	Nimellisjännite		kV	12	24	36	40.5
2	Nimellisvirta		A	630/1250
3	Nimellistaajuus		Hz	50/60
4	1 minuutin tehotaajuuden kestojännite	Kokonaisarvo	kV	42	55	80	95
		Break Point		48	65	95	110
5	Salamaimpulssin kestojännite	Kokonaisarvo	kV	75	125/150	170	95
		Break Point		85	150/160	185	215
6	Nimellinen lyhytkestoinen kestovirta	Päävirtapiiri	kA	25/2s
		Maadoituspiiri		25/2s
7	Nimellishuippukestovirta		kA	63			50
8	Nimellinen siirtovirta		A	1300-1700
9	Nimelliskuorma Sulkeutumiskatkovirta		A	630
10	Nimelliskaapelin latauskatkosvirta		A	50/10
11	Kuormittamaton muuntajan katkaisuvirta		A	20
12	Kaapelin latausmaavika katkaisuvirta		A	100			80
13	Nimellinen oikosulkuvirta		kA	20
14	Nimellinen oikosulkusulkuvirta		kA	63			50
15	Suojausluokka			IP3X
16	Latauskytkimen käyttöikä		Aika	5000
17	Maadoituskytkimen käyttöikä		Aika	5000

Tyypillinen kaaviokaavio:

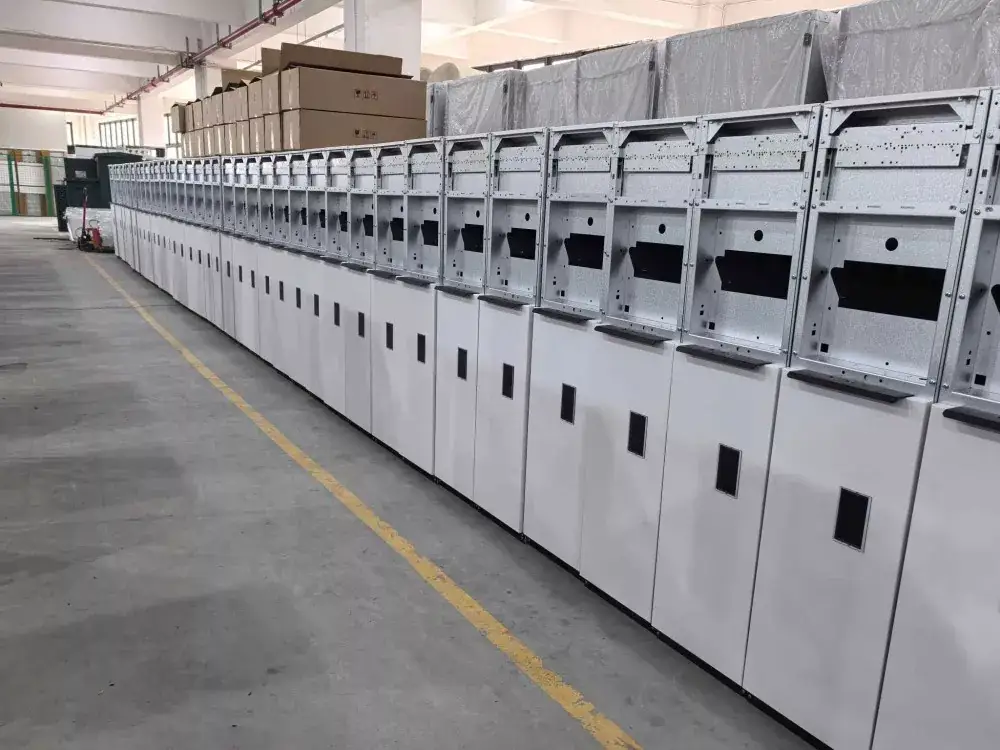

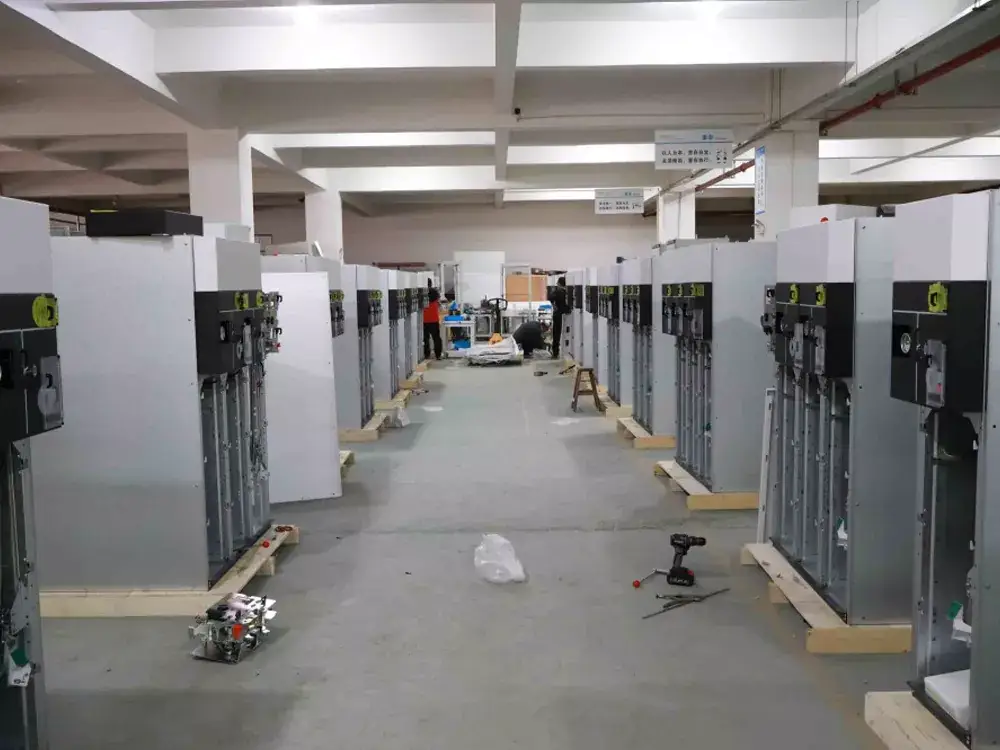

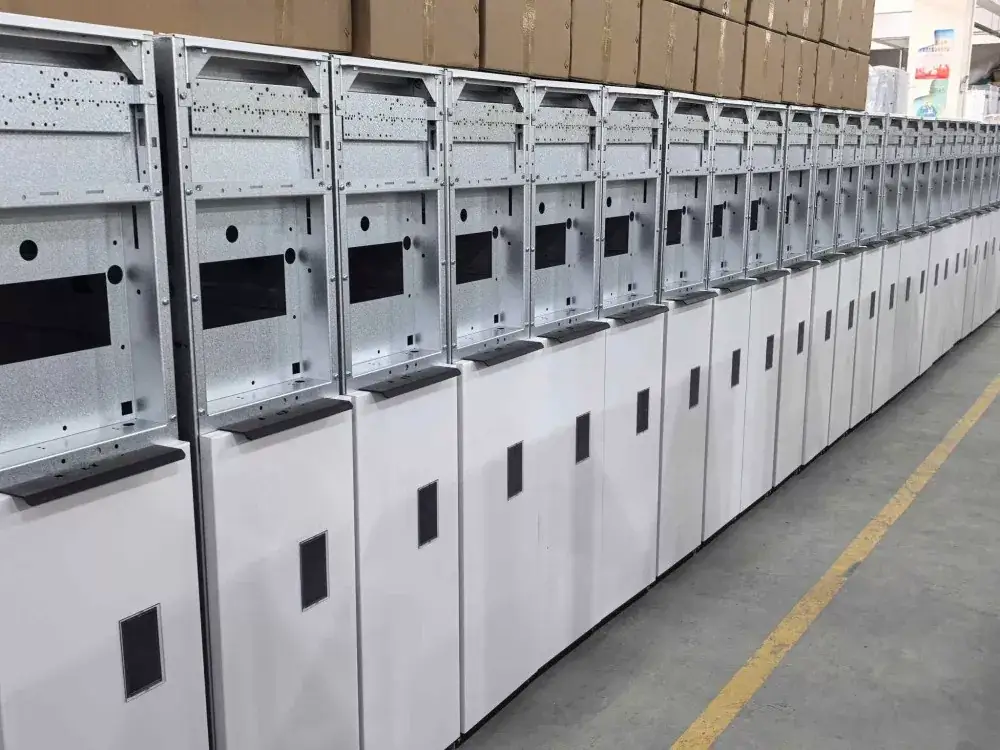

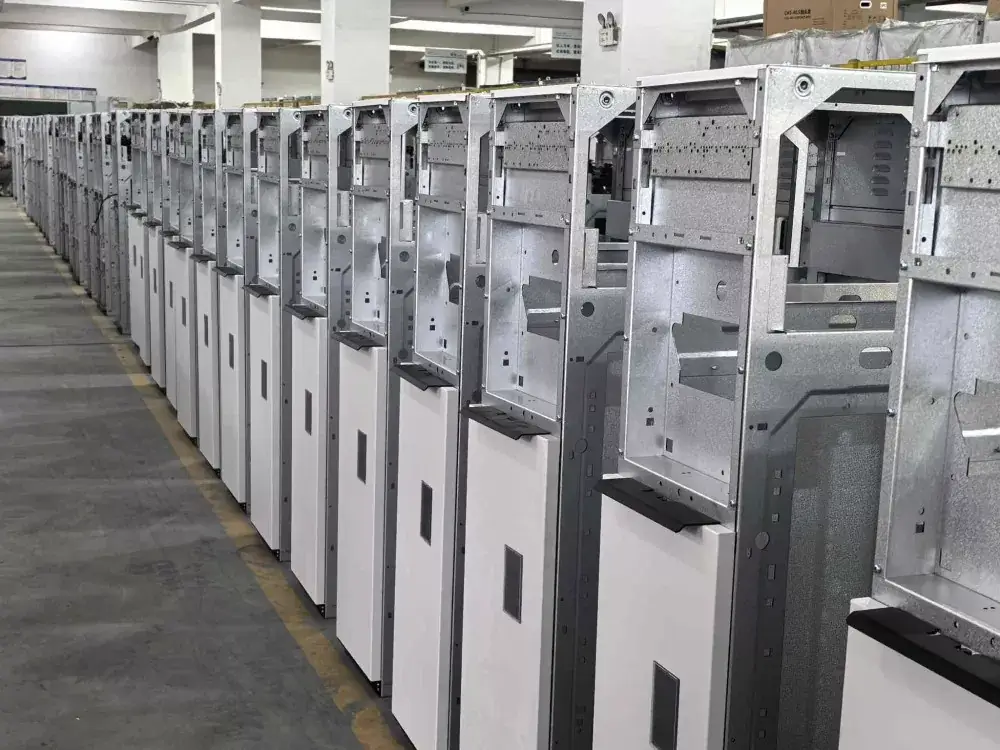

Tehdaskuvaus:

Tekniikan ydinominaisuudet:

1. LGSM6 Indoor Gas Insulated Ring -pääyksikön kytkinpaneelia käytetään VCB:llä, joka eliminoi valokaaren pääpiiristä ja jolla on pitkä sähköinen käyttöikä. Koko tyhjiökatkaisin on suljettu ruostumattomasta teräksestä valmistettuun kaasukammioon, joka on täytetty SF6-kaasulla, mikä eristää sen täysin ulkopuolelta ja parantaa eristyksen luotettavuutta.

2. Kaikki korkeajännitteiset osat, kuten virtakiskot, katkaisijat, tyhjökatkaisijat ja virtamuuntajat, on suljettu kaasukammioon, joten ne eivät vaadi huoltoa koko käyttöiän ajan eikä eristyskomponenttien puhdistusta.

3. Sen kompakti koko voi säästää merkittävästi sähkönjakeluhuoneen lattiatilaa, mikä tekee siitä erityisen sopivan esivalmistetuille sähköasemille tai projekteille, joissa on rajoitettu tila.

4. Siinä on viiden kestävä mekaaninen lukitus, joka estää väärinkäytön. Ilmalaatikko on varustettu suunnatulla paineenalennuskanavalla käyttöturvallisuuden varmistamiseksi.

5. Se varaa rajapintoja sähkökäyttöön ja automaatioon älykkäiden jakeluverkkojen vaatimusten täyttämiseksi.

Sovellusskenaariot:

Teollisuussektori: Tehdassähkönjakelu, kaivostoiminta

Rakennusala: kaupalliset kompleksit, korkeat rakennukset, asuinyhteisöt

Uusi energia: tuulivoiman tuotanto, aurinkosähkövoimalat

Infrastruktuuri: Lentokentät, metrot

Tarjonta ja palvelu

Varasto ja toimitus: Ylläpidämme laajaa varastoa; tavalliset tilaukset lähetetään noin 10 päivän sisällä.

Myynnin jälkeinen palvelu: Tarjoamme 24 tunnin vastausta ja tukea paikan päällä tapahtuvaan asennusohjeeseen ja käyttöönottoon.

Räätälöidyt palvelut: Voimme tarjota ratkaisuja ei-standardeihin LGSM6-sisäkaasueristettyyn Ring-pääyksikön kytkinpaneeliin VCB:llä asiakkaan tarpeiden mukaan, kuten erikoisjännitetasot, toissijaiset suojausjärjestelmät ja rinnakkaiskaappiliitännät.
