GW4-sarjan 220kv ulkokuorman katkaisukytkin

LUGAO:n GW4-sarjan 220kv ulkokuorman katkaisukytkimet ovat kaksipylväisiä, vaakasuuntaisia pyöriviä erottimia, jotka soveltuvat ulkokäyttöön ja joilla on korkea mekaaninen lujuus ja erinomainen korroosionkestävyys. Näitä 220 kV erottimia käytetään ensisijaisesti sähköasemien suurjännitepuolen eristämiseen. Tarkastuksen tai huollon aikana erotin muodostaa ilmaeristetyn katkoksen, mikä varmistaa eristettyjen laitteiden fyysisen erottamisen jännitteisestä järjestelmästä. Niitä voidaan käyttää myös maadoituskytkimen kanssa turvalukitukseen.

Malli:GW4

Lähetä kysely

Tuotteen Kuvaus

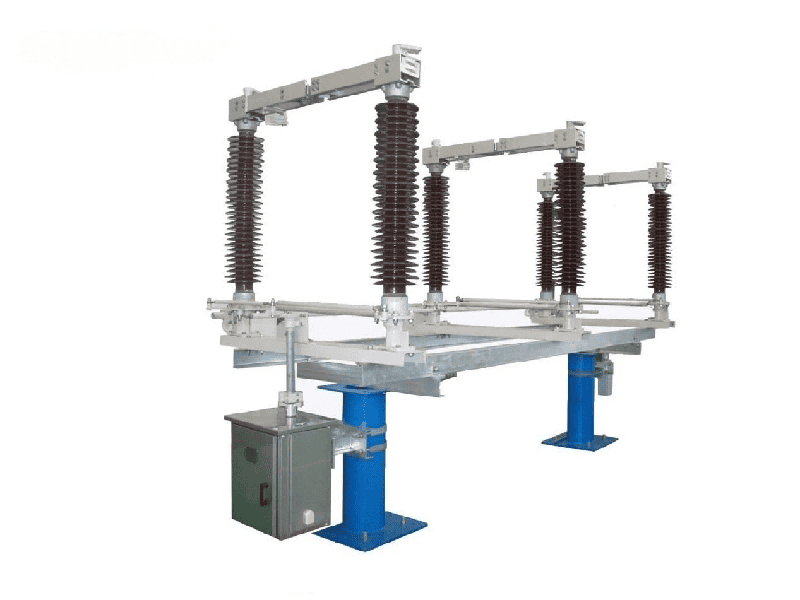

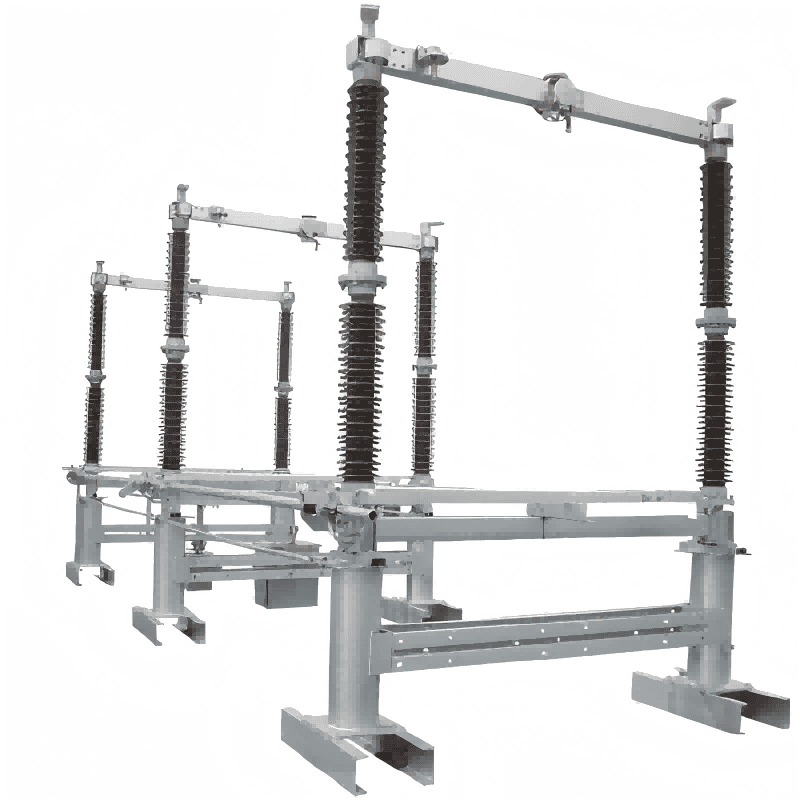

Lugaon GW4-kaksoispylväisessä vaakasuuntaisessa pyörivässä erottimessa on kaksi eristävää pylvästä vaihetta kohden, joista kummankin päällä on johtava sauva. Toimintamekanismi pyörittää eristäviä pylväitä ja ohjaa johtavaa sauvaa avaamaan ja sulkemaan katkaisijan. Maadoituskytkimien lisääminen alustan molemmille puolille on neuvoteltavissa Lugaon kanssa. Koskettimet on valmistettu taivutetuista kuparilevyistä ja koottu sähköä johtavaan tankoon huoltoa ja vaihtoa varten. Ulkokäyttöön soveltuva teräspinta on kuumasinkitty korroosionkestävyyttä varten, mikä takaa pitkän käyttöiän myös huonoissa sääolosuhteissa. Johtava sauva on valmistettu kevyestä alumiiniseoksesta, joka tarjoaa suuren lämmönpoistoalueen ja suuren lujuuden.

GW4-sarjan 220kv ulkokuorman katkaisukytkin on saatavana useilla jännitteillä. Ota yhteyttä Lugaoon saadaksesi sovelluksellesi sopivat kokoonpanot.

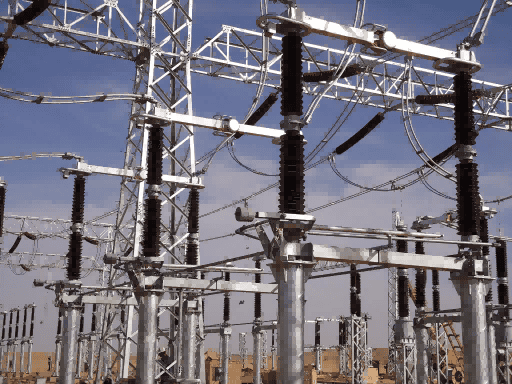

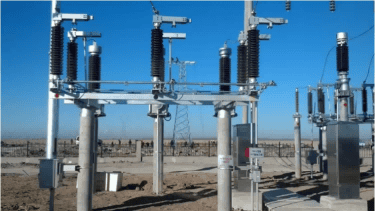

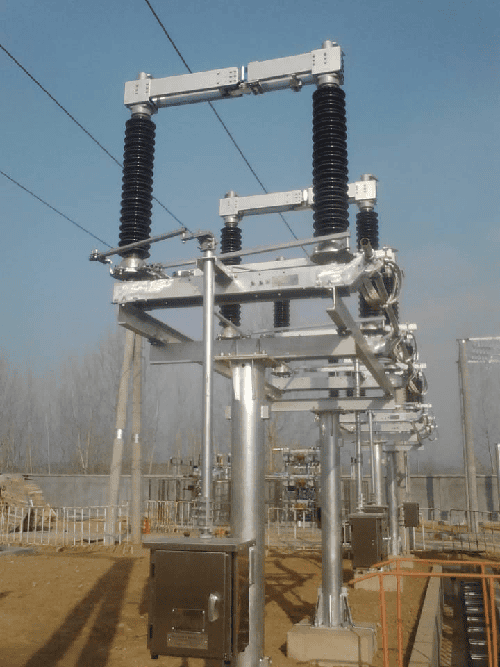

Käyttöskenaariot

Tekniset parametrit

	Yksikkö	GW4-126	GW4-145	GW4-252	GW4-420
Nimellisjännite	KV	126	145	252	420
Nimellistaajuus	Hz	50	50\60	50\60	50\60
Nimellisvirta	A	1250-4000	1250-4000	1250-4000	1250-4000
Nimellinen lyhytaikainen kestävyysvirta ja kesto	KA/s	31,5/3 ~ 50/3	31,5/3 ~ 50/3	31,5/3 ~ 63/3	31,5/3 ~ 63/3
Nimellishuippukestävyysvirta	KA	80-125	80-125	80-160	80-160
