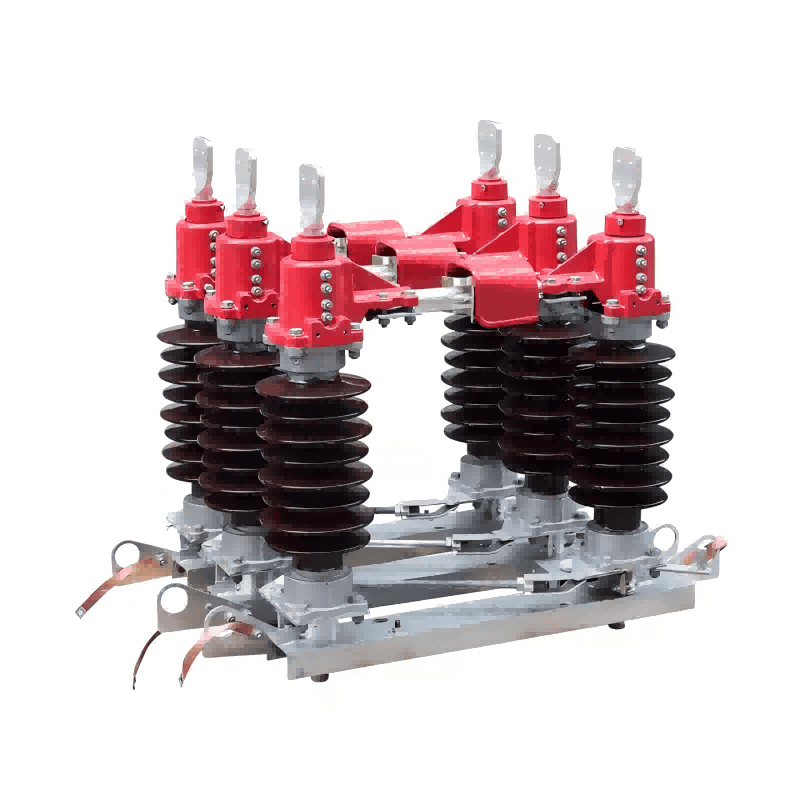

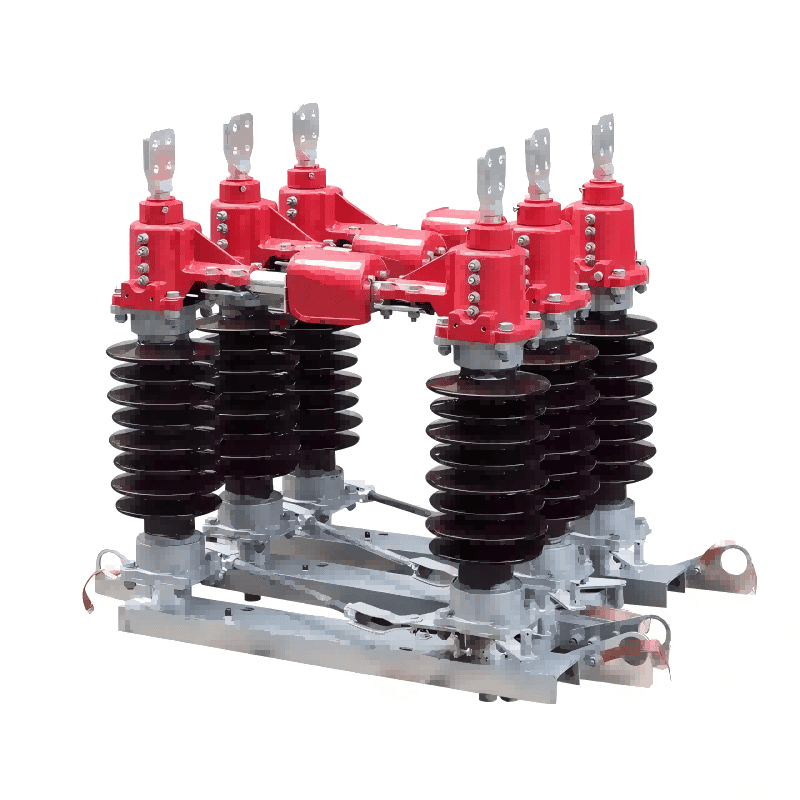

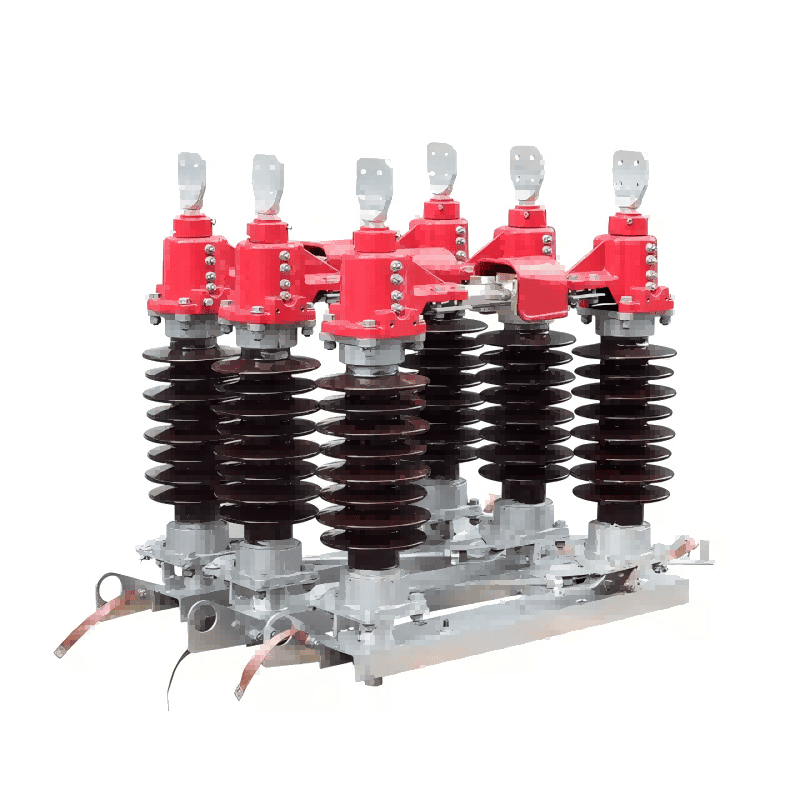

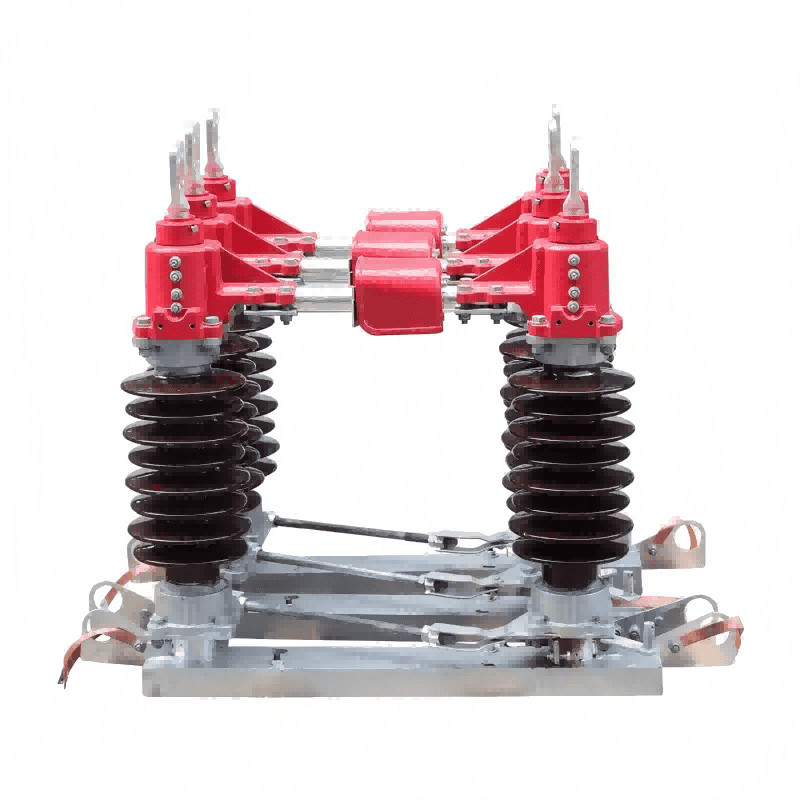

GW4 35kv ulkona pystysuoraan toimintatyyppiin kolmivaiheinen erotuskytkin

GW4 35kv ulkokäyttöön pystysuorassa tilassa toimiva kolmivaiheinen erotuskytkin on tärkeä osa suurjännitesähköjärjestelmiä. Siinä on kolminapainen rakenne, jossa on keskellä oleva pyörivä terä, joka mahdollistaa manuaalisen tai sähkökäyttöisen piirin kytkemisen ja irrotuksen. Se käyttää samaa pääkytkimen avaus- ja sulkemistoimintoa. Asennuksen aikana vasen ja oikea kosketin käännetään 90 astetta samalla puolella. Maadoituskytkin käännetään ensin ja työnnetään sitten suoraan sisään. Pääterä on kuparia ja koskettimet paksut hopeoidut. Se yhdistää monikerroksisen johtavan liitinrakenteen joustavalla liittimellä maadoitustyökaluun. Maadoitustyökalu on valmistettu alumiiniseoksesta johtavasta letkusta, jossa on paksut hopeoidut kuparikoskettimet ja paljaat metalliosat kuumasinkitty. Laadukkaiden materiaalien ja edistyneen suunnittelun ansiosta se tarjoaa poikkeuksellisen sopeutumiskyvyn ympäristöön ja kestää ankarat ulkoolosuhteet, kuten voimakkaat tuulet ja rankkasateet.

Toimintaympäristö

1. Ympäristön lämpötila: -30°C - +40°C;

2. Korkeus: enintään 2000 m (erikoisvaatimukset täyttäviä tuotteita voidaan toimittaa);

3. Tuulen nopeus: enintään 34 m/s;

4. Asennuspaikalla ei saa olla syttyviä aineita, räjähdysvaaraa, kemiallista korroosiota ja voimakasta tärinää;

5. Pilarieristeen saastetaso: yleinen tyyppi on taso 0 ja saastumisenestotyyppi on taso II.
