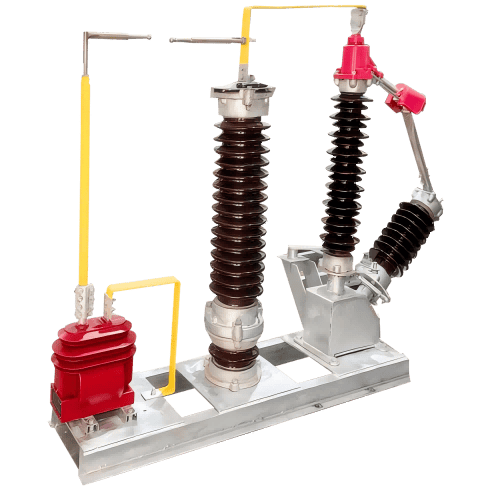

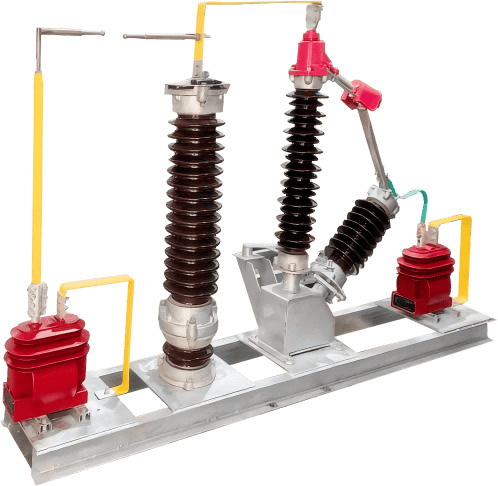

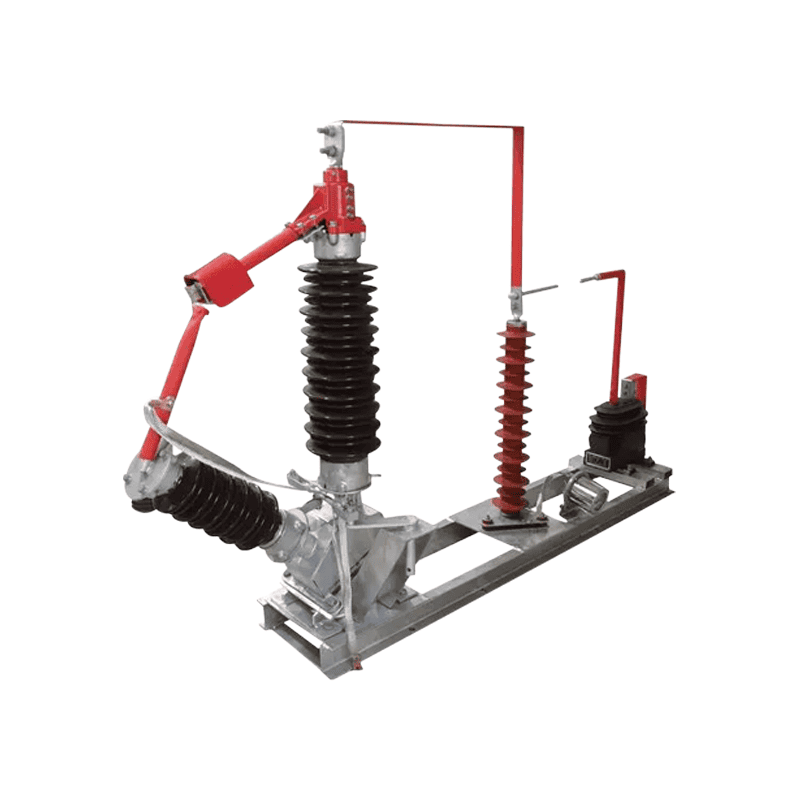

GW13 Erotuskytkin Neutraalipiste Maadoitussuojalaite

Lugaon valmistama GW13-sarjan muuntajan nollapisteen maadoitussuoja on suunniteltu suojaamaan muuntajan nollapisteen eristystä salaman ylijännitteeltä, kytkentäylijännitteeltä ja tehotaajuuden (transientti) ylijännitteeltä. Lugaolla on ammattimaiset tuotantolaitteet ja rikas vientikokemus, ja pidetty varasto voidaan toimittaa nopeasti.

Malli:GW13

Lähetä kysely

Tuotteen Kuvaus

Tuotteen kuvaus

Lugaon GW13-sarjan muuntajien nollapisteen ylijännitesuojaimia käytetään ensisijaisesti 110kV ja 220kV tehomuuntajien nollapistepiireissä. Ne suojaavat muuntajan nollapisteen eristystä ylijännitevaurioilta ja mahdollistavat muuntajan vaihtamisen maadoitetun ja maadoittamattoman nollapisteen toimintatilojen välillä. Kun vaaditaan samanaikainen suojaus salaman, tehotaajuuden ja kytkentäylijännitteiden varalta, voidaan suojaksi kytkeä väli ja pidätin rinnan. GW13-sarjan nollapisteen ylijännitesuoja on täydellinen sarja, joka sisältää erottimen, sinkkioksidisuojan, purkausraon ja virtamuuntajan. Siinä on korkea lämpökapasiteetti ja erinomainen suojaus, joustavat kokoonpanot ja helppokäyttöisyys. Puhdas rakorakenne tai erottimen ja purkausraon yhdistelmä voidaan valita käyttäjän tarpeiden mukaan.

GW13-suojaus Laitteen tekniset tiedot

lt		Yksikkö	Argumentti
Tuotteen malli			Lugao-gw13-110	Lugao-gw13-220
Nimellisjännite		KV	110	220
Muuntajan nollakestojännite	Salaman täyteen ja katkaisun kestojännite (huippu)	KV	250	400
Muuntajan nollakestojännite	1 min tehotaajuus (tehollinen arvo)	KV	95	200
Neutraali eristyskytkin	Nimellisvirta	A	630	630
Neutraali eristyskytkin	Toimintamekanismi		CS14G (manuaalinen) tai CJ2 (sähkö)
Sinkkioksidin pysäytin	Nimellisjännite (RMS)	KV	72	144
	Jatkuva käyttöjännite	KV	58	116
	Tasavirta 1mA referenssijännite	KV	103	205
	Salamaimpulssivirran jäännösjännite	KV	186	320
Purkausrako	Rakoelektrodin etäisyysalue	mm	90-150	220-320
	Tehotaajuuden purkausjännitealue	KV	50-83	100-166
	1,2/50us impulssipurkausjännite	KV	120-190	250-320
Virtamuuntaja	Tyyppi		Epoksihartsilla kaadettu täysin suljettu pilarityyppi 10kv
Virtamuuntaja	Muunnossuhde		100/5200/5300/5.40015.50015.600/5
