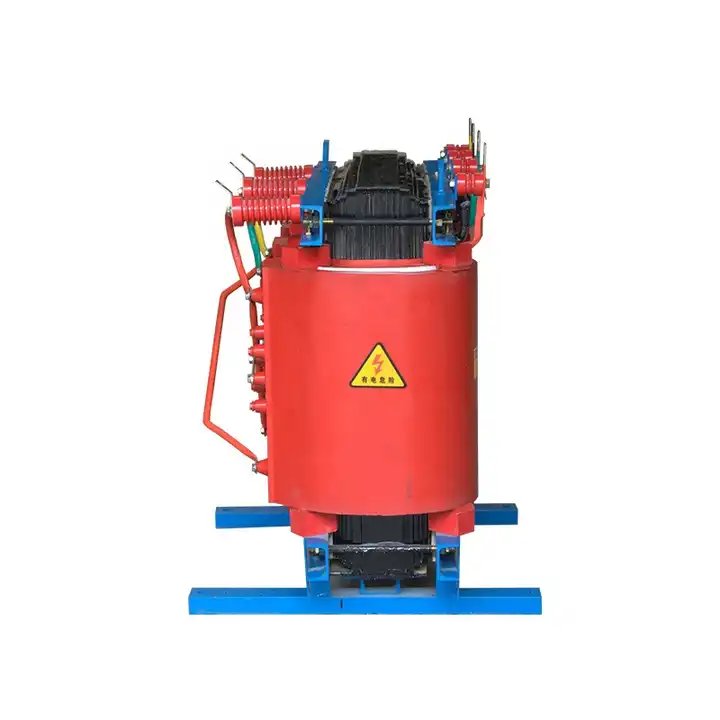

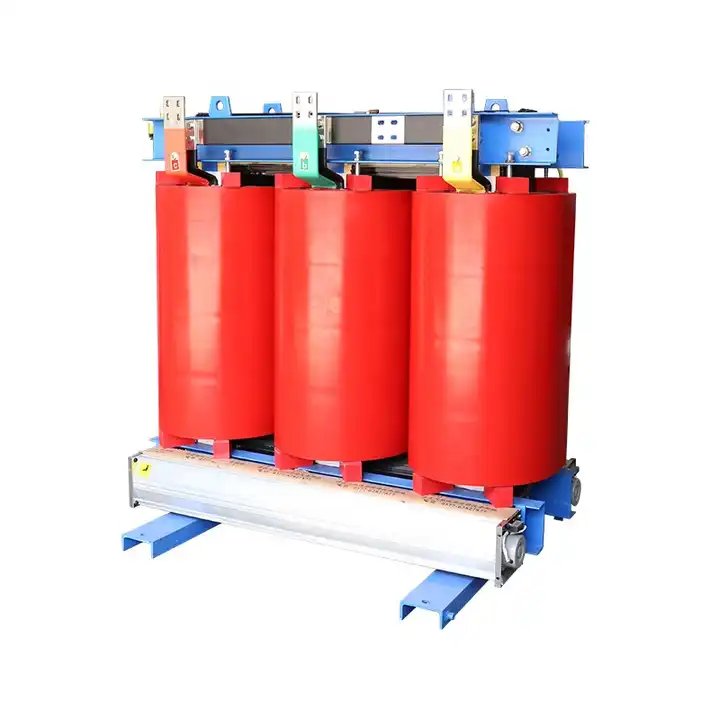

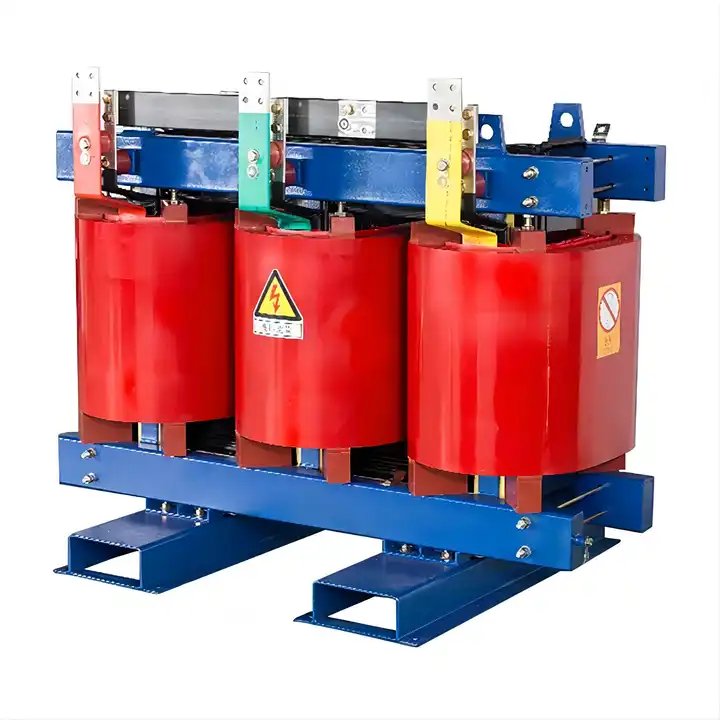

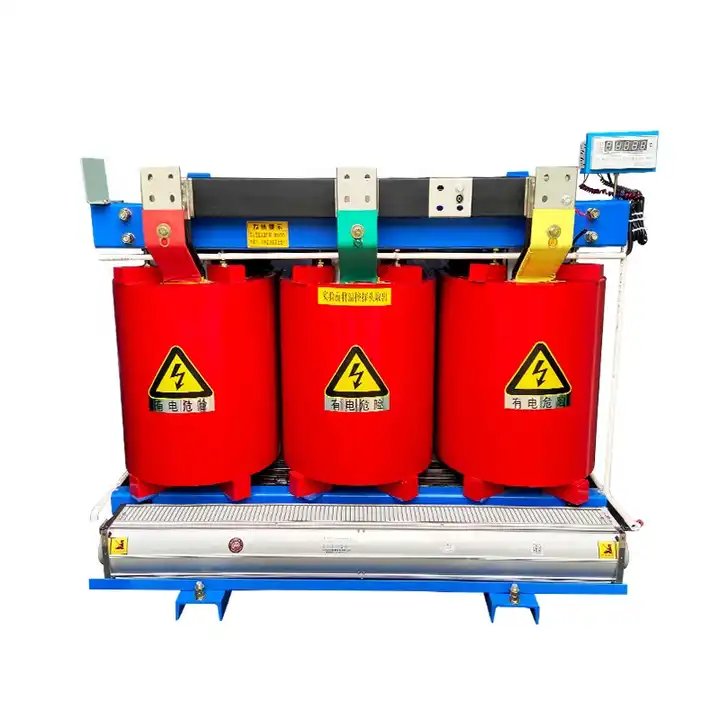

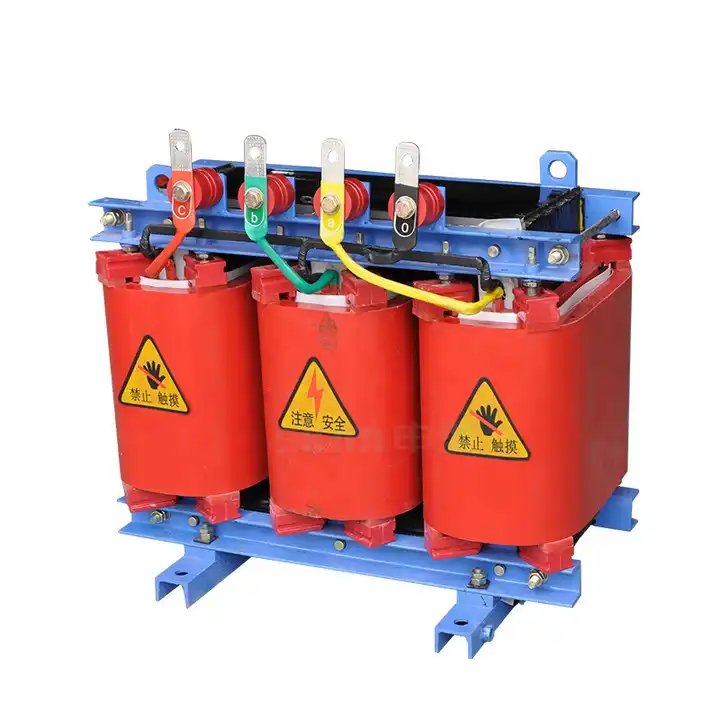

35KV korkeataajuiset lankakuivatyyppiset tehomuuntajat

Lu Gao 35KV:n korkeataajuisten lankakuivatyyppisten tehomuuntajien valmistajien, kuivatyyppisten muuntajien IEC726- ja GB/T10228-1997 standardien mukaisesti, on ominaista sen vaikuttava valikoima ominaisuuksia. Näitä ovat paitsi pieni häviö, kompakti ja kevyt rakenne, myös minimaalinen melutaso, kosteudenpitävyys, korkea mekaaninen lujuus, liekinkestävyys, vankka ylikuormituskyky ja alhainen osittaisen purkauksen taso. Nämä muuntajat soveltuvat laajasti voimansiirto- ja jakelujärjestelmiin, erityisesti raskaan kuormituksen keskuksissa ja paikoissa, joissa on tiukat paloturvallisuusvaatimukset, joten ne ovat monipuolinen ja luotettava valinta erilaisiin käyttöympäristöihin.

Lähetä kysely

Tuotteen Kuvaus

Lu Gao on kuivatyyppinen muuntajatoimittaja, kapseloimaton kelakuivatyyppinen muuntaja erottuu monitahoisista ominaisuuksistaan ja painottaa voimakkaasti turvallisuutta, luotettavuutta, energiatehokkuutta, palosuojausta ja räjähdyksenestoominaisuuksia yhdistettynä lisäetuihin. yksinkertaisesta huollosta. Kuivatyyppisen muuntajan tehokkuutta parantaa entisestään huolellisesti suunniteltu käämirakenne ja tyhjiökyllästyskäsittely, joka varmistaa osittaisen purkauksen kestävyyden ja estää eristystason alenemisen koko sen käyttöiän ajan. Sekä National Mechanical & Industrial Bureaun että National Power Companyn tiukat pätevöintiprosessit korostavat kuivatyyppisen muuntajan kansallisten standardien mukaisuutta.

Tämä kuivatyyppinen muuntaja osoittautuu erittäin mukautuvaksi vaativiin ympäristöihin, joille ovat ominaisia tiukat palonkestävyysvaatimukset, vaihtelevat kuormat, ilmanvaihdon puute, ahtaat tilat, lika ja kosteus. Sen monipuolisuus ulottuu erilaisiin ympäristöihin, kuten voimalaitoskenttiin, metrojärjestelmiin, metallurgisiin tiloihin, sairaaloihin, korkeisiin rakennuksiin, laivauskeskuksiin, ruuhkaisiin asuinalueisiin ja erikoistuneisiin ympäristöihin, kuten petrokemianteollisuuteen, ydinvoimaloihin ja ydinsukellusveneisiin. Erityisesti voimalaitoskentillä kapseloimattomalla kelakuivamuuntajalla on keskeinen rooli turvallisuuden, luotettavuuden ja energiatehokkuuden ylläpitämisessä, joten se on välttämätön osa aseman infrastruktuuria. Kuivatyyppisen muuntajan vankka rakenne ja kattavat ominaisuudet tekevät siitä ihanteellisen ratkaisun erilaisten käyttöskenaarioiden aiheuttamiin ainutlaatuisiin haasteisiin, mikä edistää voimalaitoksen yleistä tehokkuutta ja turvallisuutta.

35KV korkeataajuisten lankojen kuivaustyyppien tehomuuntajien käyttöympäristö

1. Korkeus merenpinnan yläpuolella on alle 1000 metriä.

2.Korkein ilman lämpötila +40ºC

3.Korkein vuorokauden keskilämpötila +30ºC

4.Korkein vuotuinen keskilämpötila +20v

5.Alin ulkoilman lämpötila -25ºC

6. Asennuspaikka: soveltuu asennettavaksi alueille, joissa ei ole palo- tai räjähdysvaaraa, merkittävää saastumista, kemiallista korroosiota tai liiallista tärinää, joko sisällä tai ulkona.

35KV korkeataajuisten lankakuivatyyppien tehomuuntajien ominaisuudet

1.Käytä määritetyissä rajoissa: +40 ºC (korkein ilman lämpötila), +30 ºC (korkein päiväkeskiarvo) ja +20 ºC (korkein vuosikeskiarvo).

2.Sopii kuivatyyppisille muuntajille alle 1000 metrin korkeudessa. Ota huomioon äärimmäisyydet: -25ºC (matalin ulkolämpötila).

Ilmanvaihto:

3. Riittävä ilmavirta on välttämätöntä Dry-tyyppisille muuntajille lämmön haihduttamiseksi.

4. Kuivatyyppiset muuntajat kestävät kosteutta; suojata pitkäaikaiselta altistumiselta korkealle kosteudelle.

5. Kuivatyyppisten muuntajien tulee toimia määritetyissä kuormitus- ja jänniterajoissa.

6.Suorita suojatoimenpiteitä yliaaltoja ja jännitevaihteluja vastaan.

7. Asenna kuivatyyppiset muuntajat sisä- tai ulkotiloihin, joissa ei ole palo-/räjähdysvaaraa, saastumista, korroosiota tai liiallista tärinää.

8. Noudata säännöllisiä huoltokäytäntöjä valmistajan suositusten mukaisesti.

9. Kuivatyyppisten muuntajien tulee toimia määritellyn ylikuormituskapasiteetin rajoissa.

10. Säilytä alhaiset melutasot Dry-tyyppisissä muuntajissa.

35KV korkeataajuisten lankojen kuivaustyyppien tehomuuntajien tekniset tiedot

10 kV:n SCB(9) valuhartsi F eristysluokka kuivatyyppisen tehomuuntajan tekniset tiedot
				Häviö (kW)			Eristystaso	Paino (kg)	Ulkoreunan mitat (mm)			Ulkomitat suojakotelolla
Nimelliskapasiteetti	Jänniteryhmä (kV)		Yhteysmenetelmä		(120℃)	Kuormittamaton virta			(L)	(W)	(H)	(L)	(W)	(H)
(kVA)	HV	LV	Yhteysmenetelmä	Ei kuormaa	Ladata	%
10				0.15	0.325	4.5		130	600	450	490	900	800	850
20				0.185	0.63	4		170	600	450	560	900	800	850
30				0.215	0.75	3.2		330	620	450	650	1050	900	1000
50				0.305	1.055	2.8		380	620	450	750	1050	900	1000
63				0.37	1.28	2.7		440	750	500	760	1050	1000	1150
80				0.415	1.46	2.6		510	750	500	760	1100	1000	1150
100				0.45	1.665	2.4		590	750	500	890	1150	1100	1250
125	11		Dyn11	0.53	1.995	2.2		650	1060	600	1020	1350	1050	1200
160	10.5	0.4		0.61	2.25	2.2	F/F	780	1060	600	1060	1400	1050	1250
200	10		Yyn0	0.7	2.675	2		930	1060	710	1120	1450	1100	1350
250	6.3			0.81	2.92	2		1040	1100	710	1140	1500	1150	1400
315	6			0.99	3.67	1.8		1180	1150	710	1195	1500	1200	1450
400				1.1	4.22	1.8		1450	1260	870	1285	1600	1250	1600
500				1.305	5.17	1.8		1630	1290	870	1355	1600	1300	1650
630				1.51	6.22	1.6		1900	1450	870	1420	1800	1300	1700
630				1.46	6.31	1.6		1900	1500	870	1370	1850	1300	1650
800				1.71	7.36	1.6		2290	1550	870	1570	1900	1300	1800
1000				1.99	8.6	1.4		2700	1600	870	1665	1950	1300	1950
1250				2.35	10.26	1.4		3130	1680	1120	1765	2050	1350	2000
1600				2.755	12.42	1.4		3740	1750	1120	1860	2100	1400	2100
2000				3.735	15.3	1.2		4150	1770	1120	1865	2150	1500	2100
2500				4.5	18.18	1.2		4810	1870	1120	1950	2200	1500	2200
3150				5.78	23.7	1		5800	1950	1120	1900	2350	1600	2250
4000				6.7	28.5	1		7100	2100	1120	2050	2400	1600	2300
(Huom.): (Korkean jännitteen väliottoalue) ±5 %; ±2×2,5 %, Taajuus: 50 Hz.
