Lu Gao on johtava yritys, joka on erikoistunut 33KV öljy upotetun tehonjakelumuuntajan ammattimaiseen myyntiin. Sitoutumisemme huippuosaamiseen näkyy korkealaatuisissa tuotteissa, jotka on räätälöity erilaisiin vaatimuksiin. Valitse Liu Gao, jos haluat luotettavia ratkaisuja ja asiantuntemusta energiateollisuuden kehittyvässä maisemassa.
Ammattimaisena korkealaatuisena liu gao 33KV öljyupotetun tehonjakelumuuntajan valmistajana voit olla varma, että ostat öljyupotetun muuntajan tehtaaltamme ja tarjoamme sinulle parhaan myynnin jälkeisen palvelun ja oikea-aikaisen toimituksen.

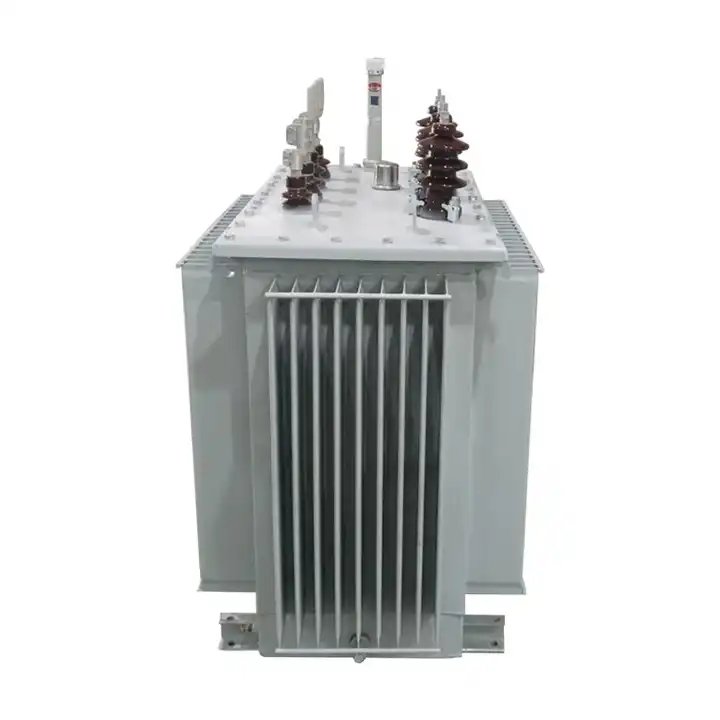

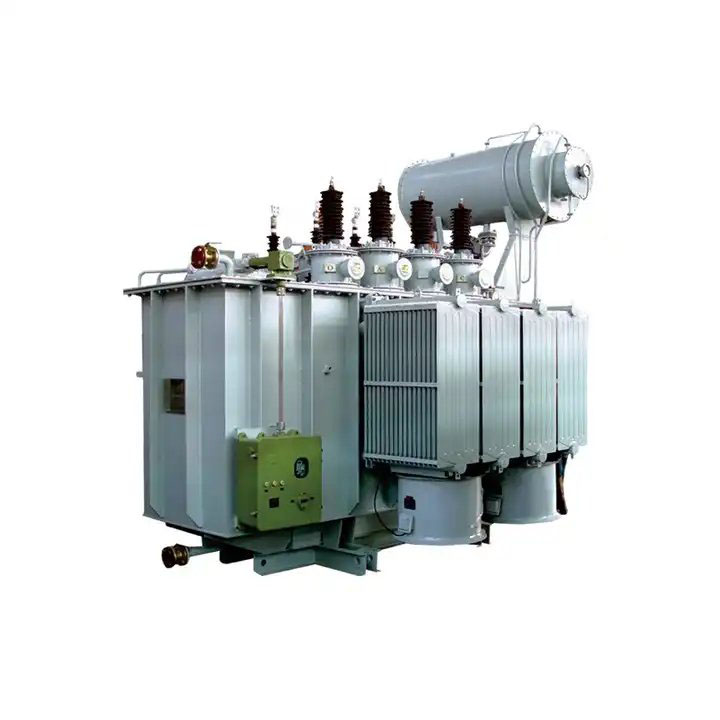

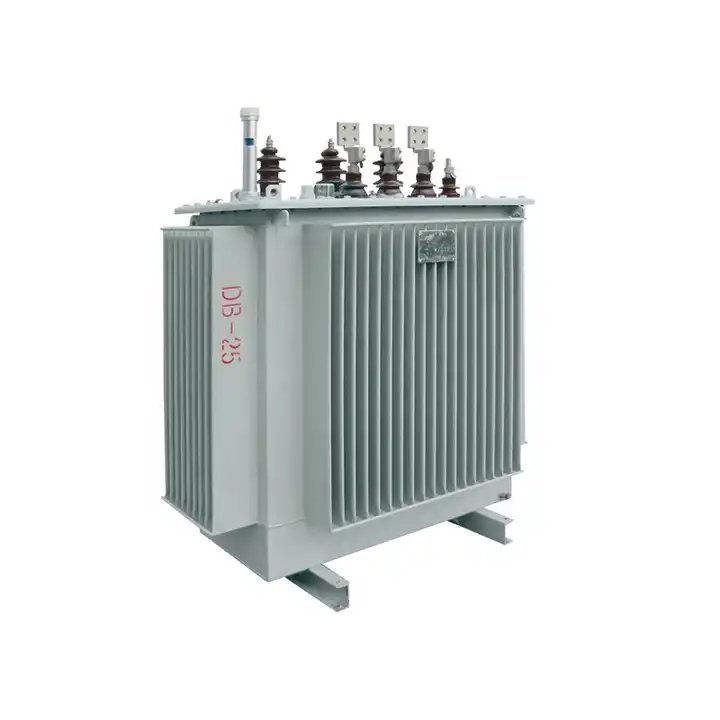

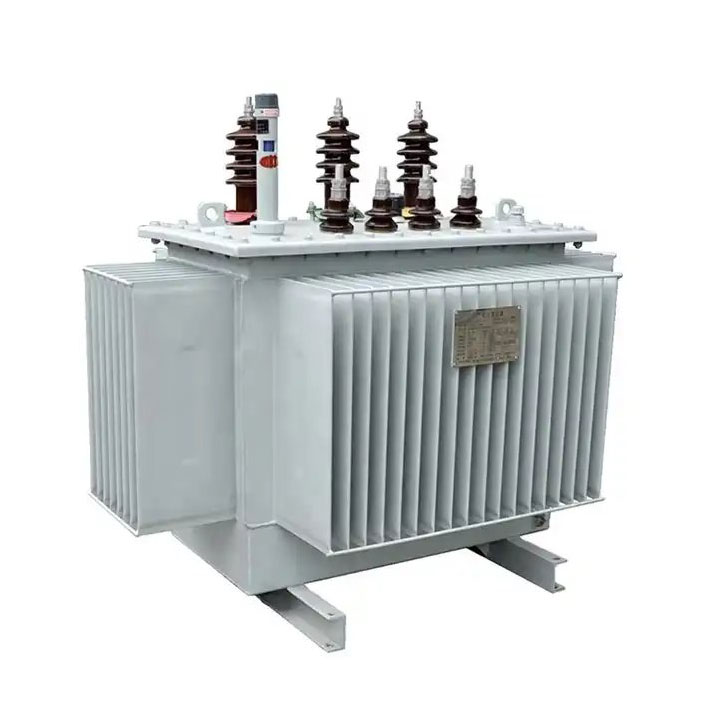

Mallin Lugao S11-33KV -sarjan öljypohjaisten jakelumuuntajien suorituskyky noudattaa IEC-standardeja. Sen ydin on valmistettu laadukkaasta kylmävalssatusta silikonilevystä ja siinä on täysjyrkäinen puhkaisematon rakenne ja sen kela on valmistettu laadukkaasta
hapeton kupari. Se käyttää aallotettua shteet-tyyppistä tai laajennustyyppistä jäähdyttimen öljysäiliötä.
Koska se ei tarvitse paisuntasäiliötä, muuntajan korkeus pienenee, ja koska muuntajaöljy ei kutistu ilman kanssa, öljyn vanheneminen hidastuu, mikä pidentää muuntajan käyttöikää.
Tämä öljyllä upotettu muuntaja. käytetään laajalti kaupunkien sähköverkon jälleenrakentamisessa, asuinalueella, tehtaassa, korkeassa rakennuksessa, kaivostehtaassa, hotellissa, ostoskeskuksessa, lentokentällä, rautateillä, öljykentällä, laiturilla, moottoritiellä ja muissa ulkotiloissa.
1. Korkein ympäristön lämpötila: +40 ℃
2. Alin ympäristön lämpötila: -25 ℃
3. Korkeus: alle 1000 metriä
4. Korkein kuukausittainen keskimääräinen suhteellinen kosteus: 90 % (20 ℃:ssa)
5. Asennuspaikka: soveltuu asennettavaksi alueille, joissa ei ole palo- tai räjähdysvaaraa, merkittävää saastumista, kemiallista korroosiota tai liiallista tärinää, joko sisällä tai ulkona.
1. Öljyupotettu muuntajan ydin on valmistettu korkealaatuisista, tuoduista kylmävalssatuista piiteräslevyistä, mikä vähentää merkittävästi sekä tyhjäkäyntihäviöitä että virtoja. Tämä varmistaa myös tiukan ytimen sitomisen, mikä parantaa kompaktia ja alentaa melutasoa.
2. Korkea- ja matalajännitekäämit on käämitty huolellisesti hapettomalla kuparilla. Öljyllä upotetuissa muuntajissa, joiden kapasiteetti on 500 KVA tai vähemmän, pienjännitekäämitykseen käytetään kaksikerroksista nelikierteistä rakennetta, kun taas suurjännitekäämitys käyttää monikerroksista sylinterikonfiguraatiota.
3. Öljyllä upotetun muuntajan käämiliitännät noudattavat Dyn11-standardia, minimoiden tehokkaasti harmonisten aaltojen vaikutuksen sähköverkkoon ja parantaen yleistä tehonsyötön laatua.
4. Öljyllä upotettu muuntaja on suunniteltu täysin tiiviiksi rakenteeksi, mikä pidentää sen käyttöikää ja eliminoi jousitetun sydämen käytön ja huollon tarpeen.
6. Mitattu melutaso alittaa vahvistetut standardit, mikä takaa hiljaisemman ja tehokkaamman toiminnan
Nimelliskapasiteetti | Jänniteryhmä (kV) | Yhteysmenetelmä | Häviö (kW) | Kuormittamaton virta | Impedanssijännite | Paino (kg) | Mitat (mm) | Asennus | |||||||
(P*L*K) | Koko (mm) | ||||||||||||||
(kVA) | HV | Napauttaminen (%) | Ei kuormaa | Ladata | % | % | Kone | Öljy | Törkeää | ||||||
SZ11-1600/35 | 35 | ±3 %*2,5 | Yd11 | 2.3 | 18.5 | 2.3 | 6,5/7/7,5/8 | 3600 | 1450 | 5050 | 2850 | 2050 | 2300 | 820 x 820 | |
SZ11-2000/35 | 38.5 | 2.88 | 20.25 | 2 | 4300 | 1600 | 5900 | 3020 | 2250 | 2650 | 1070 x 1070 | ||||
SZ11-2500/35 | 3.4 | 21.73 | 1.9 | 5200 | 1750 | 6950 | 3150 | 2280 | 2650 | 1070 x 1070 | |||||
SZ11-3150/35 | 4.04 | 26.01 | 1.9 | 5950 | 1950 | 7900 | 3300 | 2350 | 2900 | 1070 x 1070 | |||||
SZ11-4000/35 | 4.84 | 130.69 | 1.8 | 6850 | 2250 | 9100 | 3350 | 2650 | 3000 | 1070 x 1070 | |||||
SZ11-5000/35 | 5.8 | 36 | 1.7 | 8400 | 2500 | 10900 | 3500 | 2650 | 3050 | 1070 x 1070 | |||||
SZ11-6300/35 | 7.04 | 38.7 | 1.6 | 9850 | 2650 | 12500 | 3800 | 3150 | 3300 | 1070 x 1070 | |||||
SZ11-8000/35 | YNd11 | 9.84 | 42.75 | 1.5 | 12150 | 3350 | 15500 | 4200 | 3160 | 3400 | 1475 x 1475 | ||||
SZ11-10000/35 | 11.6 | 50.58 | 1.4 | 14250 | 3750 | 18000 | 4500 | 3200 | 3500 | 1475 x 1475 | |||||
SZ11-12500/35 | 13.68 | 59.85 | 1.4 | 19250 | 4250 | 23500 | 4800 | 3200 | 3600 | 1475 x 1475 | |||||
SZ11-16000/35 | 16.46 | 74.02 | 1.3 | 19700 | 6300 | 26000 | 4900 | 3400 | 3700 | 1475 x 1475 | |||||
SZ11-20000/35 | 19.46 | 87.14 | 1.2 | 25000 | 7500 | 32500 | 5000 | 35000 | 4000 | 1475 x 1475 |
