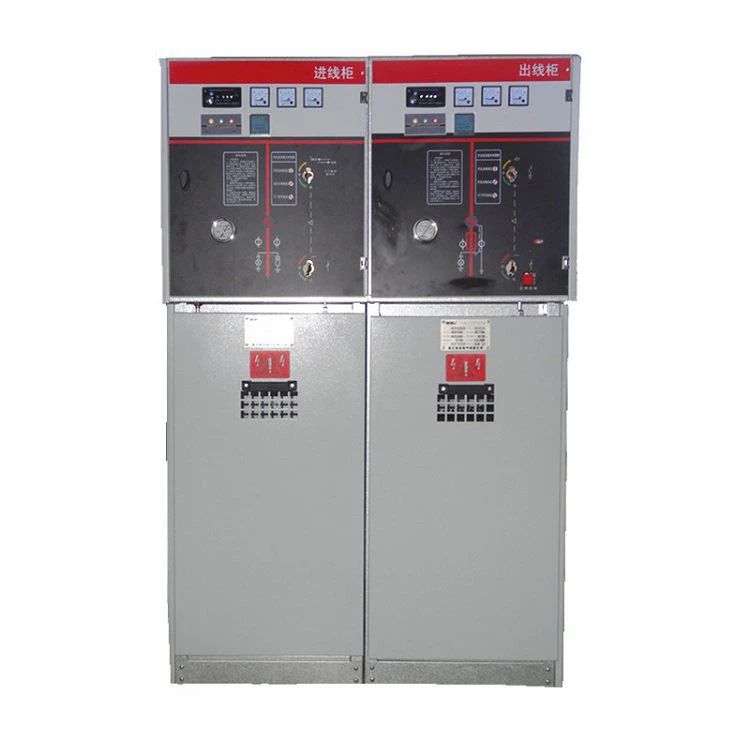

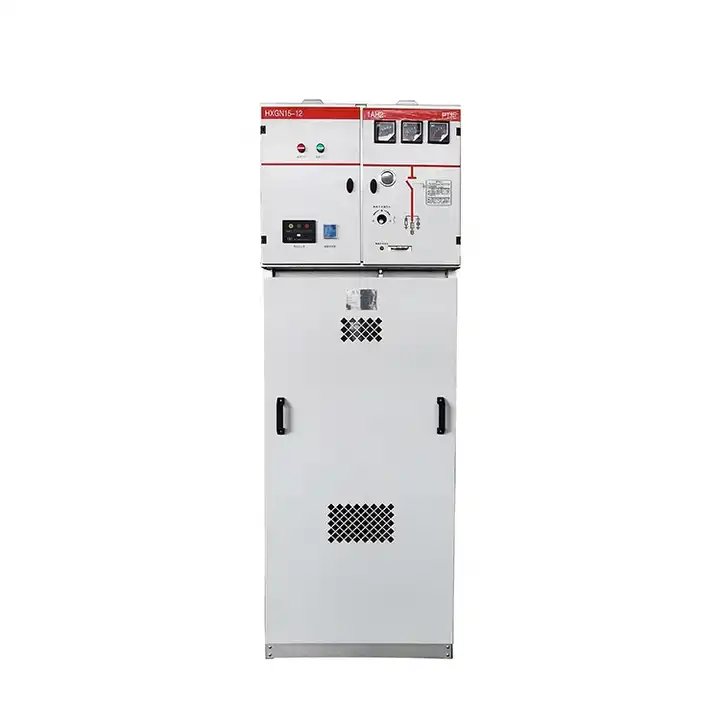

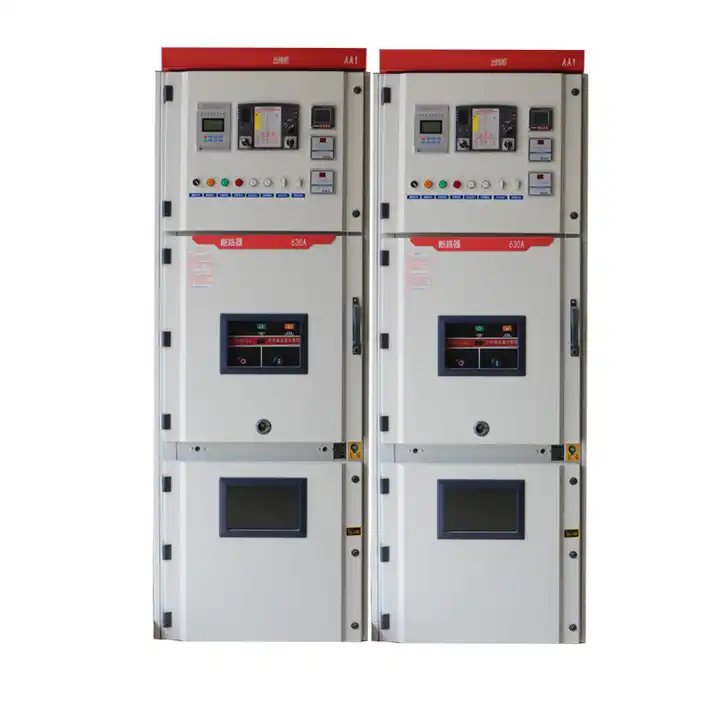

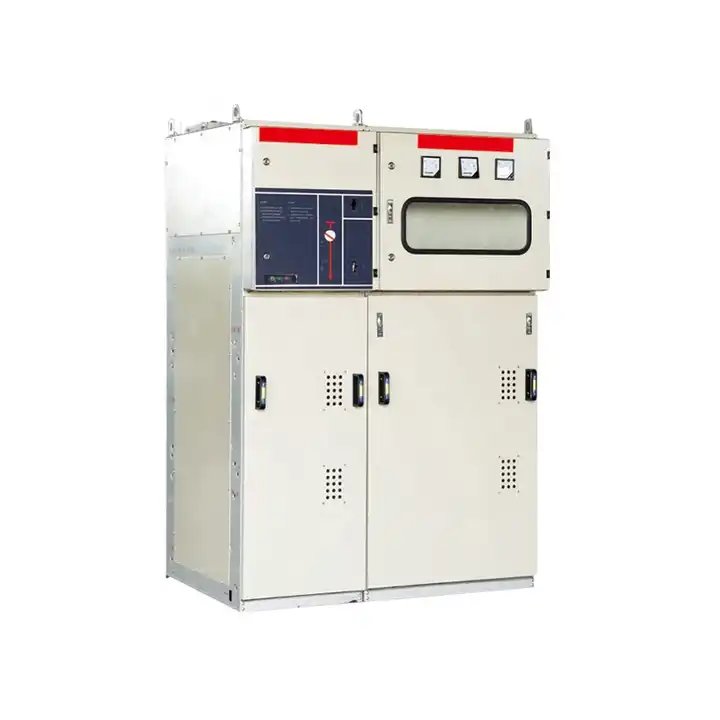

Liugaon valmistama kiinteä AC metallikoteloitu kytkinlaite. Suunniteltu erityisesti toisiojakelukäyttöön. Tämä ilmaeristetty kojeisto edustaa tasapainoa taloudellisten näkökohtien ja kehittyneiden toimintojen välillä, ja se sisältää SF6-kaasukuorman katkaisijan yhdessä joko tyhjiökatkaisijan (VCB) kanssa. tai Gas Circuit Breaker (GCB). Kustannustehokkuuteen ja monipuolisuuteen keskittyvä HXGN-12-tyyppinen kytkinlaite on luotettava ratkaisu erilaisiin tarpeisiin toisiojakelujärjestelmissä.
Liugao, johtava suurjännitekojeiston toimittaja, esittelee HXGN口-12 Environmental Gas Insulated RMU:n, kattavan jakelulaitteiston, joka on suunniteltu 12kV, kolmivaiheisiin, AC 50Hz, yksikiskoisiin ja yksikiskoisiin jakojärjestelmiin. Tällä tuotteella on yksinkertainen rakenne, joustava toiminta, luotettava lukitus ja helppo asennus, mikä tarjoaa tyydyttäviä teknisiä ratkaisuja erilaisiin sovelluksiin ja käyttäjiin. RMU tarjoaa yksinkertaisia ja joustavia konfigurointivaihtoehtoja, jotka hyödyntävät tunnistusteknologiaa ja tiedon integrointia yhdistettynä edistyneeseen tekniseen suorituskykyyn, vastaamaan muuttuviin markkinoiden tarpeisiin ja vastaamaan verkon älykkyysvaatimuksia.
Tämä teollisuus- ja siviilikaapelirengasverkkoihin ja jakeluverkkoterminaaliprojekteihin räätälöity ympäristökaasueristetty RMU on erinomainen sähköenergian vastaanottamisessa ja jakelussa. Sen monipuolisuus loistaa kaupunkien asuinalueilla, pienissä toisioasemissa, kytkentäasemissa, kaapelihaaroittimissa, laatikkosähköasemissa, teollisuus- ja kaivosyrityksissä, ostoskeskuksissa, lentokentillä, metroissa, tuulivoiman tuotantolaitoksissa, sairaaloissa, stadioneilla, rautateillä, tunneleissa ja monissa muissa sijainnit. HXGN口-12 Environmental Gas Insulated RMU on luotettava ja mukautuva ratkaisu monenlaisiin sovelluksiin jatkuvasti muuttuvassa sähkönjakeluympäristössä.
Ympäristön lämpötila:
Ilman maksimilämpötila: +40℃,
Minimi ilman lämpötila: -15℃;
Korkeus: ≤ 1000m;
HXGN-12 tyyppinen kytkinlaiteKosteus:
Päivittäinen keskimääräinen suhteellinen kosteus: ≤95 %
Kuukauden keskimääräinen suhteellisen kosteuden arvo: ≤90 %
Ympäristön ilma ei ole merkittävästi saastuttanut pölyä, savua, syövyttäviä ja/tai syttyviä kaasuja, höyryjä tai suolaa.
HXGN口 -12 ympäristökaasueristetty RMU ei ainoastaan täytä asiaankuuluvia kansallisia standardeja, energiateollisuuden standardeja ja kansainvälisiä vertailuarvoja, vaan myös ylittää ne. Sen keskeiset komponentit, mukaan lukien kytkin ja tärkeimmät sähkökomponentit, on integroitu moduuliin, jossa johtavat osat on suljettu kiinteään eristepakkaukseen. Suojattujen kaapeliliittimien käyttö lisää turvallisuutta, kun taas toiminnallisten yksiköiden virtakiskoissa on suojattu väyläeristys, mikä varmistaa turvallisen toiminnan.
Jousimekanismia hyödyntävän käyttömekanismin mekaaninen käyttöikä on yli 10 000 sykliä. Erityisesti laite mahdollistaa etävalvonnan ja reaaliaikaisen laitteiden tilan seurannan, mikä mahdollistaa valvomattoman käytön. Tämä erittäin suorituskykyinen virranjakelulaite tarjoaa kustannustehokkaan virtalähteen, joka tarjoaa vaihtoehtoja, kuten tyhjiökatkaisijayksikön (630 A, 20–25 kA) ja tyhjiökuormituksen kytkinyksikön (630 A, 20–25 kA). HXGN口 -12 on edistyksellinen ratkaisu, jossa yhdistyvät turvallisuus, tehokkuus ja huippuluokan teknologia sähkönjakelun alalla.
Ei | Tuote | Yksikkö | Parametri | ||
1 | Nimellisjännite | kV | 12 | 24 | 36 |
2 | Nimellistaajuus | Hz | 50/60 | ||
3 | Nimellisvirta | A | 630/800 | 1630 | |
4 | 1 min tehotaajuuden kestojännite (märkä/kuiva) | kV | 38/48 | 50/60 | 70/80 |
5 | Salamaimpulssin kestojännite | kV | 75 | 125/150 | 195 |
6 | Nimellinen oikosulkuvirta (huippu) | kV | 80 | 63 | 50/40 |
7 | Nimellinen aktiivinen kuorma ja sulkupiirin katkaisuvirta | kA | 63 | 50 | 50/40 |
8 | Nimellinen siirtovirta | A | 1700 | 1200 | 800 |
9 | Nimellinen oikosulkuvirta (huippu) | kA | 80 | 63 | 50/40 |
10 | Nimelliskaapelin (linjan) latauskatkosvirta | A | 50 ja 10 | ||
11 | Kaapelin latauskatkosvirta maadoitusvikatilanteessa | A | 20 | 20 | 50 |
12 | Nimelliskestävyysvirta (huippu) | kA | 80 | 63 | 50/40 |
13 | Lyhytkestoinen virta (2s) | kA | 31.5 | 25 | 16 |
14 | Mekanismin elämä | Ajat | 5000 | 2000 | 2000 |
