11KV VK -tyyppinen korkeajännite tyhjiökatkaisija

Lugao johtaa ylpeänä omistettuna ulkona tyhjiökatkaisijan valmistajana.11KV VK -tyyppinen korkeajännite tyhjiökatkaisija, joka on ulkovirran jakelulaitteiden kulmakivi, on suunniteltu nimellisjänniteelle 12 kV ja kolmivaiheinen AC, joka toimii 50 Hz: llä. Tällä katkaisijalla on ensisijaisesti erilaisissa asetuksissa, kuten maaseudun sähköverkot, kaupunkivoimaverkot, rautatiet, kaivokset, portit ja muut virranjakelujärjestelmät. ZW10-12F-katkaisija toimii elintärkeänä komponenttina sähköverkkojen kytkemistä ja suojaamiseksi tarkkuudella, joka on suunniteltu tarkkuudella virtausjärjestelmän ylikuormitusvirtojen ylikuormitusvirtojen ja toimitusjärjestelmän oikosulkuvirtojen hallinnassa. Sen vankka suunnittelu ja ulkoiluyhteensopivuus tekevät siitä hyvin sopivan erilaisiin sovelluksiin, mikä varmistaa luotettavan suorituskyvyn eri ympäristöolosuhteissa. Valitse Lugao huippuluokan innovaatioille, jotka määrittelevät uudelleen tyhjiökatkaisimien viitearkit.

Lähetä kysely

Tuotteen Kuvaus

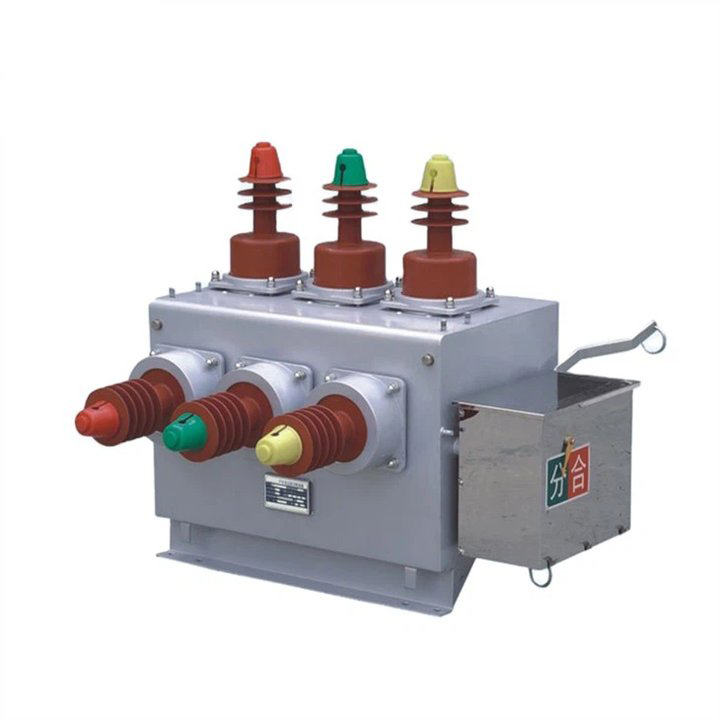

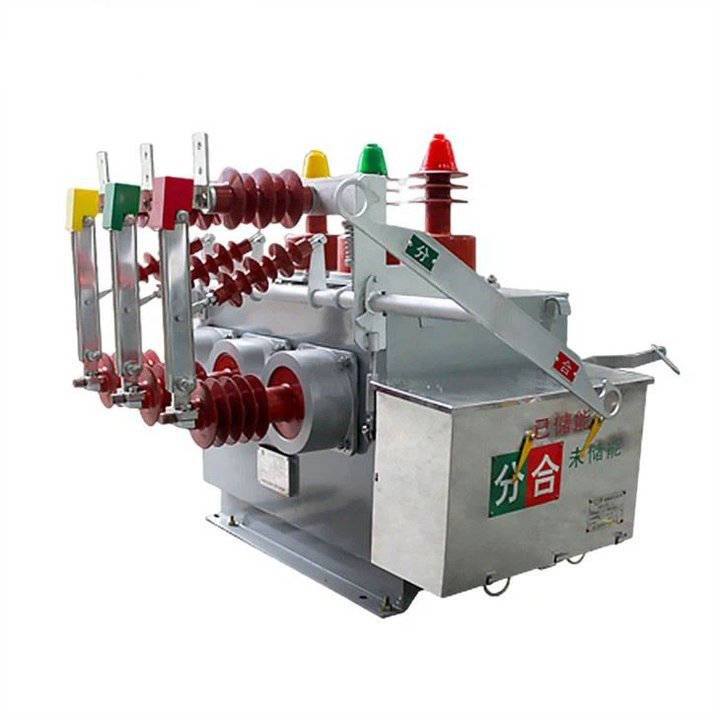

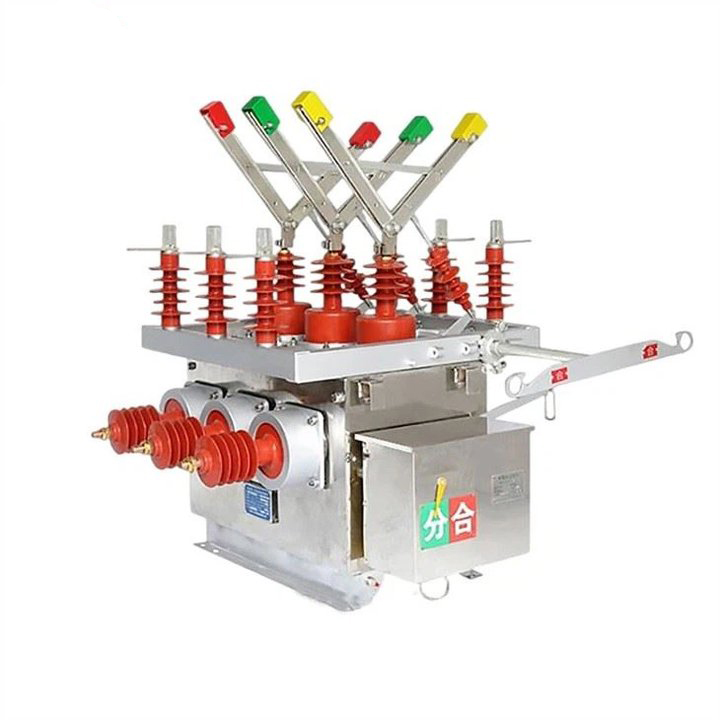

Lugao on 11 kV VK -tyyppinen korkeajännite tyhjiökatkaisija.ZW10-12 Outdoor HV-tyhjiökatkaisija (ZW10-12, ZW10-12F, ZW10-12G) on ulkovirran jakeluvälineet, jotka on suunniteltu 12 kV: n ja kolmivaiheisen AC 50HZ: n nimelliselle jännitteelle. Se löytää sovelluksia maaseudun sähköverkoista, kaupunkivoimalokoista, rautateistä, kaivoksista, satamista ja muista tehonjakelujärjestelmistä. Erityisesti ulkokäyttöön tarkoitettujen linjojen suunniteltu, se käsittelee tehokkaasti tehtäviä, kuten virta- ja sulkeminen kuormitusvirrat, ylikuormitusvirrat ja virtajärjestelmän oikosulkuvirrat varmistaen samalla sähköverkon suojaamisen ja vaihtamisen.

ZW10-12-HV-tyhjiökatkaisijamme （ZW10-12 、 ZW10-12F 、 ZW10-12G） Työskentelee sisäisesti erityisiä kondensaatioiden vastaisia toimenpiteitä, mikä varmistaa laatikon optimaalisen eristyksen. Lähetysmenetelmä sisältää patentoidun tekniikan, joka tarjoaa helpon asennuksen ja luotettavan toiminnan, jotta voidaan estää mekaanisten vikojen aiheuttamat katkaisijan suorituskykyongelmat. Tämä katkaisija toimii ilman öljyä tai kaasua, mikä johtaa kompaktiin ja kevyeen muotoiluun. CT -suojauksella siihen mahtuu suuria šuntvirtoja, minimoimalla pilaantuminen ja eliminoimalla huoltotarve. Ohjaustila voi olla sähköinen tai manuaalinen, mikä tarjoaa monipuolisuuden käytön ja ylläpidon.

Yhteenvetona voidaan todeta, että ZW10-12-HV-tyhjiökatkaisija erottuu voimakkaasta suunnittelustaan, tehokkaasta suorituskyvystään ja sopeutumiskyvystä erilaisiin ulkoilun jakelujen skenaarioihin.

11KV VK -tyyppinen korkeajännite tyhjiökatkaisija

Asennusmenetelmä: sivulle kiinnitetty, keskimmäiseen asennettu

Ilman lämpötila: yläraja +40c, alaraja -30 ° C; ;

Korkeus: ≤2000m (jos korkeutta on korotettava, nimelliseristysastetta tulisi nostaa vastaavasti);

Tuulen paine: enintään 700Pa (vastaa tuulen nopeutta 34 m/s);

Amplitudi: maanjäristyksen voimakkuus 8 astetta;

Saastumistaso: luokka I;

Suurin päivittäinen lämpötilaero: Enintään 25 ° C.

11KV VK -tyyppinen korkeajännite tyhjiökatkaisimen eritelmä

Malli		ZW10-12 、 ZW10-12F 、 ZW10-12G

Määrä	Parametri		Yksikkö	Arvo
1	Nimellisjännite		KV	12
2	Nimellisvirta		A	630
3	Nimellistaajuus		HZ	50
4	Tehotaajuus kestää jännitettä		KV	42/48
5	Salaman impulssijännite (huippuarvo)		KV	75/85
6	Nimellis oikosulun rikkoutumisvirta		se	16	20	25
7	Nimellis oikosulun valmistusvirta (huippuarvo)		se	40	50	50
8	Lyhytaikainen nimellisarvoinen virta		se	16	20	25
9	Nimellishuippu kestää virran		se	40	50	50
10	Nimelliskortti		S	4
IL	Nimellisoperaatiosekvenssi			Pisteet-0,3S-yhdistetyt pisteet-180-luvun yhdistelmäpisteet
12	Arvioitu oikosulkuvirran murtumisajat		Toisen luokan	30
13	Mekaaninen elämä		Toisen luokan	10000
14	Liikkuva kosketus mahdollistaa kulumisen kertyneen paksuuden		mm	3
15	Arvioitu käyttöjännite CT -tyyppisellä jousen käyttömekanismilla	sulkemiskela	V	DC tai AC 220 V
		Avauskela
16	Ylivirta -matkakelan arvioitu työvirta		A	5
17	paino		Kg	150
