LuGao on ammattimainen myynti 11KV öljy upotettu tehonjakelu muuntaja Factory. Vankumaton omistautumisemme huippuosaamiseen näkyy korkealaatuisten tuotteiden toimittamisessa, jotka on räätälöity vastaamaan erilaisia vaatimuksia. Valitse Liu Gao, jos haluat luotettavia ratkaisuja ja syvällistä asiantuntemusta dynaamisen energiateollisuuden alalla.

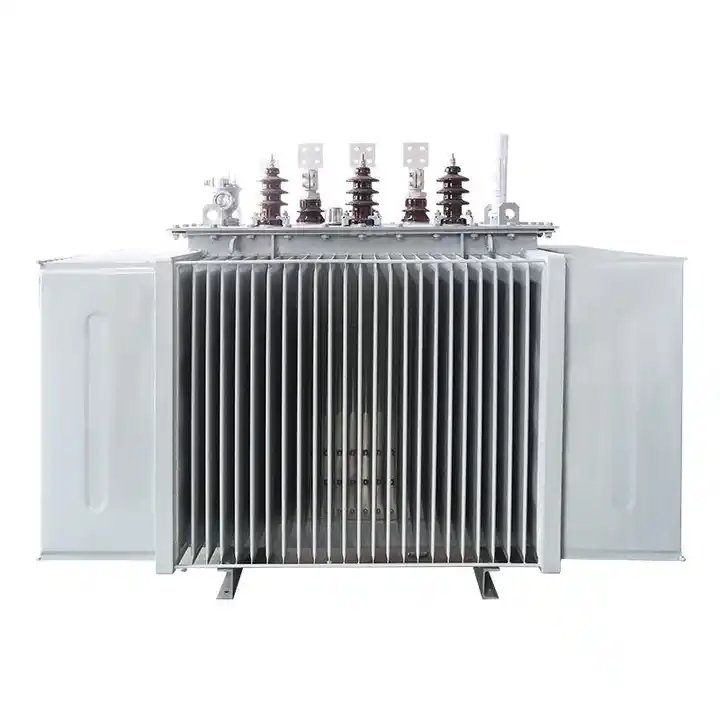

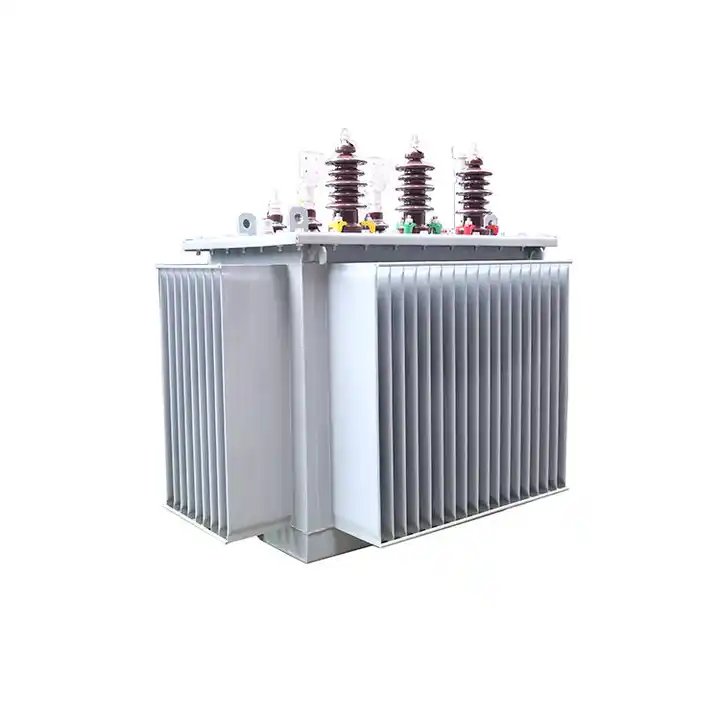

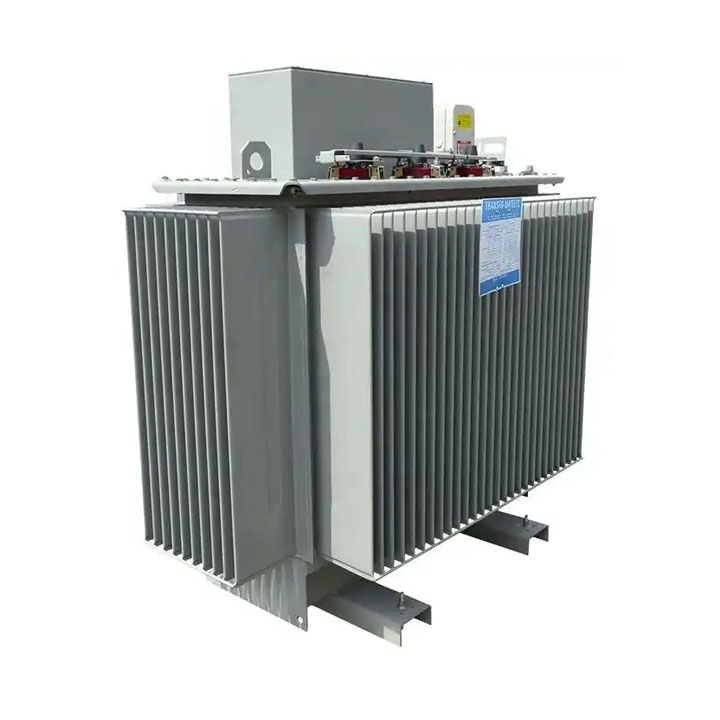

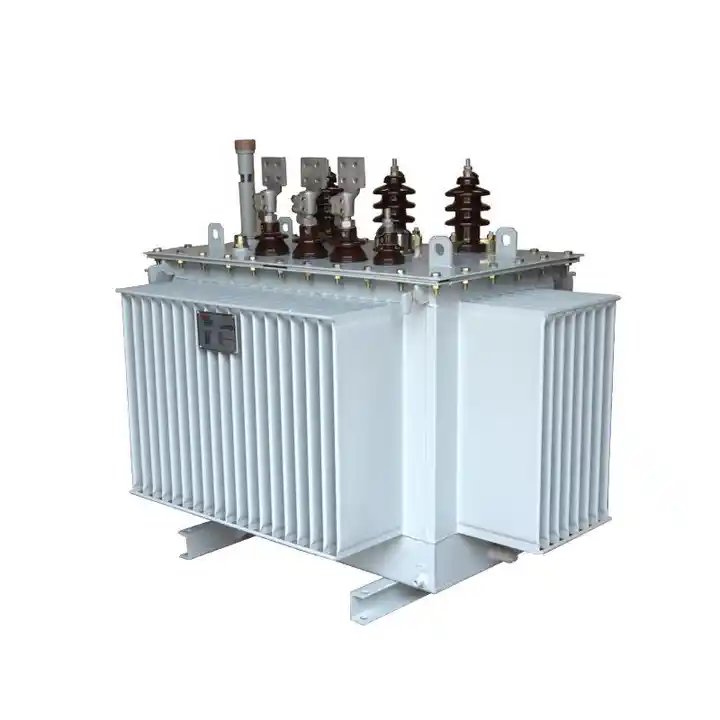

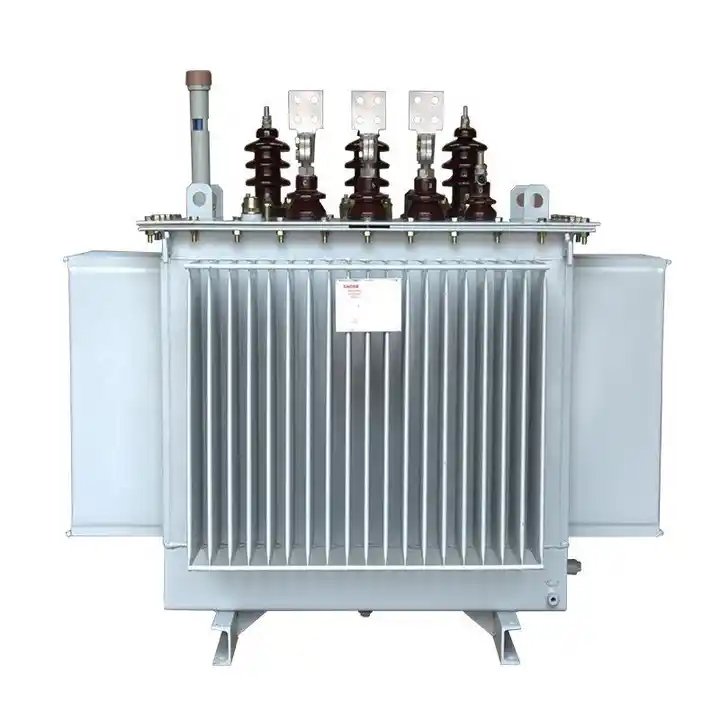

Lu Gao on 11KV öljyupotettu tehonjakelumuuntajatoimittaja, öljyupotetut muuntajamme ovat standardien IEC mukaisia. Sen ydin on valmistettu laadukkaasta kylmävalssatusta silikonilevystä ja siinä on täysjyrkäinen puhkaisematon rakenne ja sen kela on valmistettu laadukkaasta
hapeton kupari. Se hyväksyy jäähdyttimen öljysäiliön, joka on aallotettu shteet-tyyppinen tai laajennustyyppinen.
Koska se ei tarvitse paisuntasäiliötä, öljyupomuuntajan korkeus pienenee, ja koska muuntajaöljy ei kutistu ilman kanssa, öljyn vanheneminen hidastuu, mikä pidentää öljymuuntajan käyttöikää.
Tätä tuotetta käytetään laajalti kaupunkien sähköverkon jälleenrakentamisessa, asuinalueella, tehtaassa, kerrostalorakennuksessa, kaivostehtaassa, hotellissa, ostoskeskuksessa, lentokentällä, rautateillä, öljykentällä, laiturilla, moottoritiellä ja muissa ulkotiloissa.
1. Korkein ympäristön lämpötila: +40 ℃
2. Alin ympäristön lämpötila: -25 ℃
3. Korkeus: alle 1000 metriä
4. Korkein kuukausittainen keskimääräinen suhteellinen kosteus: 90 % (20 ℃:ssa)
5. Asennuspaikka: soveltuu asennettavaksi alueille, joissa ei ole palo- tai räjähdysvaaraa, merkittävää saastumista, kemiallista korroosiota tai liiallista tärinää, joko sisällä tai ulkona.
1. Öljyupotettavalla muuntajalla on hyvä lämpöpäästö ja huomattava ylikuormituskyky. Se voi toimia ilman tuulikonetta pidemmän aikaa 130 % ylikuormituksella, ylläpitäen täyden kuorman ilman pakollista tuulijäähdytystä IP45-olosuhteissa.
2. Öljyllä upotettu muuntaja takaa täydellisen turvallisuuden ja palonkestävyyden, ja se kestää palamista pitkän ajan 800 ºC:ssa ilman savua.
3. Öljyupotettu muuntaja kestää lämpöshokkia, joten se voidaan ladata välittömästi -50 ºC:ssa.
4. Öljyllä upotetussa muuntajassa on täydellinen veden- ja ilmaeristys sen kestävyyden parantamiseksi.
5. Öljyupotettu muuntaja varmistaa osittaisen purkauksen ja säilyttää korkean toiminnan eheyden.
6. Hyvän hydrofobisuuden ja alkalisen kauteroinnin kestävyyden ja perustavanlaatuisen vaikutuksen ansiosta öljyupotettu muuntaja osoittautuu luotettavaksi erilaisissa ympäristöolosuhteissa.
7. Öljyupotettu muuntaja on ympäristöystävällinen, tuottaa vähän melua, ei haitallisia kaasuja, ja se on helppo hajottaa.
10kV S11, S11-M sarjan jakelumuuntajan tekniset tiedot | |||||||||||||||
Nimelliskapasiteetti | Jänniteryhmä (kV) | Yhteysmenetelmä | Häviö (kW) | Kuormittamaton virta | Impedanssijännite | Paino (kg) | (mm) | Arvioida | |||||||
(L) | (W) | (H) | |||||||||||||
(kVA) | HV | LV | Ei kuormaa | Ladata | % | % | Kone | Öljy | Törkeää | Ulottuvuus | Pystysuora | Vaakasuora | |||
10 | 0.065 | 0.4 | 3.5 | 90 | 55 | 220 | 650 | 450 | 880 | 400 | 350 | ||||
20 | 0.08 | 0.52 | 3 | 140 | 60 | 270 | 720 | 490 | 950 | 400 | 350 | ||||
30 | 0.1 | 0,63/0,6 | 2.3 | 185 | 70 | 330 | 750 | 490 | 970 | 450 | 340 | ||||
50 | 0.13 | 0,91/0,87 | 2 | 260 | 80 | 430 | 770 | 550 | 1030 | 450 | 380 | ||||
63 | 0.15 | 1.09/1.04 | 1.9 | 260 | 85 | 440 | 800 | 600 | 1040 | 450 | 380 | ||||
80 | 0.18 | 1,31/1,25 | 1.9 | 320 | 95 | 520 | 790 | 600 | 1070 | 450 | 430 | ||||
100 | 0.2 | 1,58/1,5 | 1.8 | 355 | 100 | 570 | 830 | 640 | 1050 | 550 | 450 | ||||
125 | 11 | 0.24 | 1,89/1,8 | 1.7 | 425 | 115 | 675 | 1070 | 700 | 1150 | 550 | 470 | |||
160 | 10.5 | 0.28 | 2,31/2,2 | 1.6 | 510 | 130 | 790 | 1120 | 700 | 1220 | 550 | 520 | |||
200 | 10 | 0.4 | Yyn0 | 0.34 | 2,73/2,6 | 1.5 | 550 | 145 | 850 | 1080 | 690 | 1160 | 550 | 520 | |
250 | 6 | 0.69 | Dyn11 | 0.4 | 3,2/3,05 | 1.4 | 630 | 165 | 985 | 1160 | 740 | 1190 | 650 | 550 | |
315 | 6.3 | 0.48 | 3,83/3,65 | 1.4 | 755 | 190 | 1155 | 1230 | 800 | 1240 | 650 | 550 | |||
400 | 0.57 | 4,52/4,3 | 1.3 | 910 | 225 | 1405 | 1310 | 860 | 1250 | 650 | 550 | ||||
500 | 0.68 | 5,41/5,15 | 1.2 | 1050 | 240 | 1600 | 1370 | 890 | 1350 | 750 | 600 | ||||
630 | 0.81 | 6.2 | 1.1 | 4.5 | 1250 | 310 | 1945 | 1580 | 1060 | 1310 | 850 | 660 | |||
800 | 0.96 | 7.5 | 1 | 1540 | 365 | 2350 | 1640 | 1060 | 1500 | 850 | 660 | ||||
1000 | 1.15 | 10.3 | 1 | 1690 | 405 | 2645 | 1720 | 1160 | 1540 | 850 | 660 | ||||
1250 | 1.36 | 12 | 0.9 | 1965 | 560 | 3230 | 1790 | 1160 | 1740 | 850 | 660 | ||||
1600 | 1.64 | 14.5 | 0.8 | 2355 | 650 | 3805 | 1830 | 1190 | 1850 | 850 | 700 | ||||
2000 | 1.96 | 19.8 | 0.8 | 2570 | 615 | 4245 | 2190 | 1900 | 1950 | 820 | 820 | ||||
2500 | 2.31 | 23 | 0.7 | 3130 | 810 | 5280 | 2180 | 1940 | 2250 | 1070 | 1070 |
