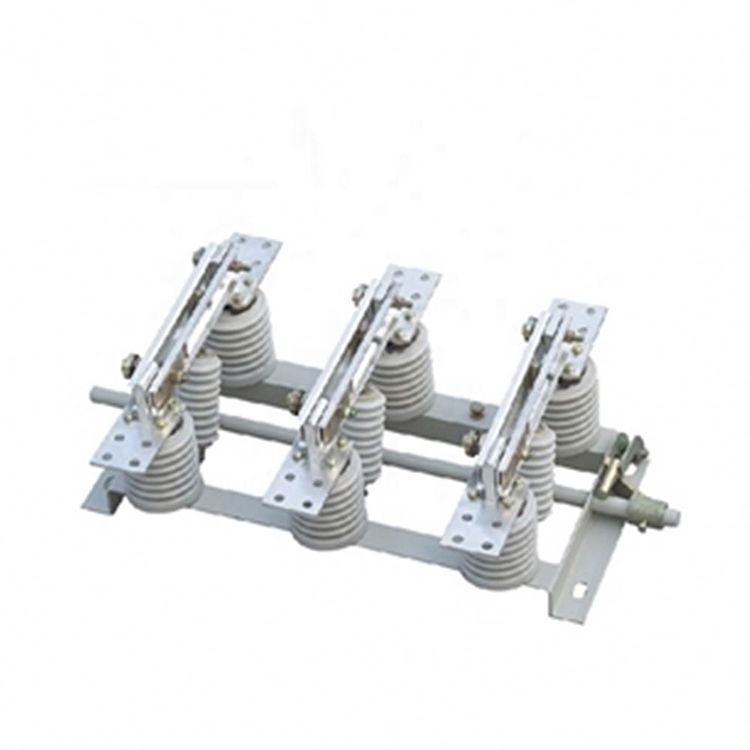

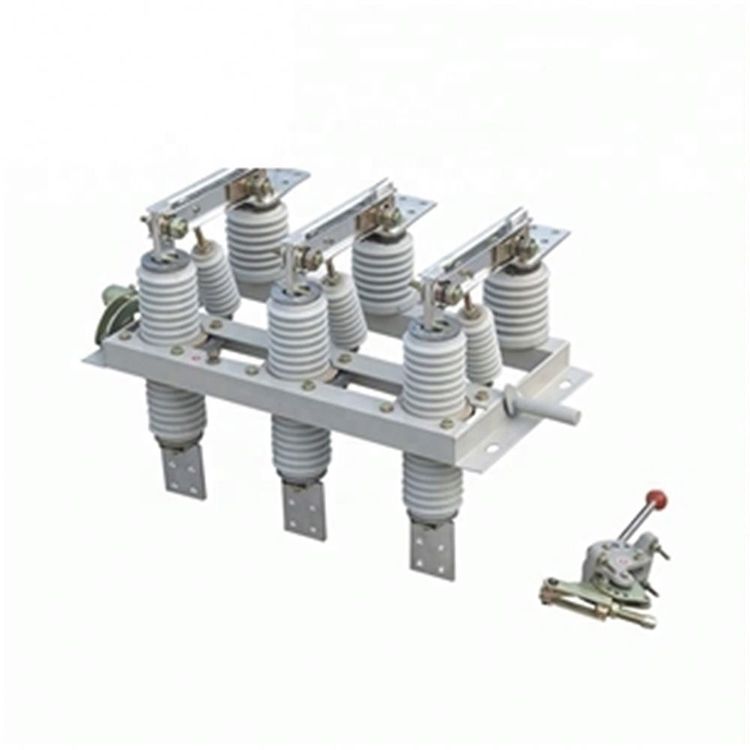

Lugao, 10KV:n sisäkäyttöisten korkeajännitteisten sähköeristyskytkimien johtava valmistaja, esittelee GN19-12-sarjan, joka sisältää tyypit 400, 630, 1000 ja 1250. Näiden katkaisijoiden johtava osa on ankkuroitu tukevasti alustaan ​​kahden pilarieristimen kautta. jokainen vaihe (GN19-12C/400, 630, 1000, 1250 tyypeissä on yksi pilarieriste ja yksi posliinikoteloeriste). Kolme vaihetta on asennettu rinnakkain, ja johtava osa koostuu kosketinterien ja kosketinpitimien (tai johtavien sauvojen) staattisista koskettimista. Jokaisen vaiheen kosketusveitsi on linkitetty karan pohjalle asennetun sidoseristeen keskelle. Kara on kytketty kiertokankeen (käyttäjän toimittama) ja CS6-1-tyyppiseen liikkuvaan mekanismiin kahvan kautta.

Yhteyskontaktiveitsi on nerokkaasti muotoiltu kahdesta uritetusta kuparilevystä, mikä parantaa sekä lämmönpoistoa että mekaanista lujuutta. Tämä rakenne ei ainoastaan ​​lisää kosketusveitsen lämmönpoistoaluetta ja alentaa pohjalämpötilaa, vaan myös parantaa mekaanista lujuutta, mikä parantaa kytkimen dynaamista vakautta. Kosketusveitsen toinen pää on kiinnitetty kosketinlohkoon (tai johtavaan tankoon) pultilla (Shaw'n auto). Malleissa GN19-12/1000, 1250 magneettinen lukituslevy on sisällytetty kosketusalueeseen, mikä parantaa kahden urakosketinveitsen välistä vetovoimaa suuren oikosulkuvirran aikana. GN19-12/400, 630 erokytkimillä on pieni virtaraja, mikä eliminoi magneettisen lukituslevyn tarpeen. Luota Lugaoon huippujännitteisten sähköisten eristyskytkimien huippuluokan ja luotettaviin ratkaisuihin.

Toimintaympäristö

1 Ympäristön lämpötila: Yläraja: +40ºC; Alaraja: -15ºC;

2 Korkeus ei ylitä 1000 m.

3 Ilman suhteellisen kosteuden osalta vuorokausikeskiarvo on enintään 95 % ja kuukauden keskiarvo enintään 90 %;

4 Maanjäristyksen voimakkuus ei ylitä 8 astetta.

5 Asennettu paikkoihin, joissa ei ole tulipaloa, räjähdysvaaraa, kemiallista korroosiota ja voimakasta tärinää.

6 Asennuspaikalla ei saa olla syttyviä aineita, räjähdysvaaraa, kemiallista korroosiota ja
