Miksi sähköturvallisuusstandardit edellyttävät korkealaatuisia rengaspääyksiköitä?

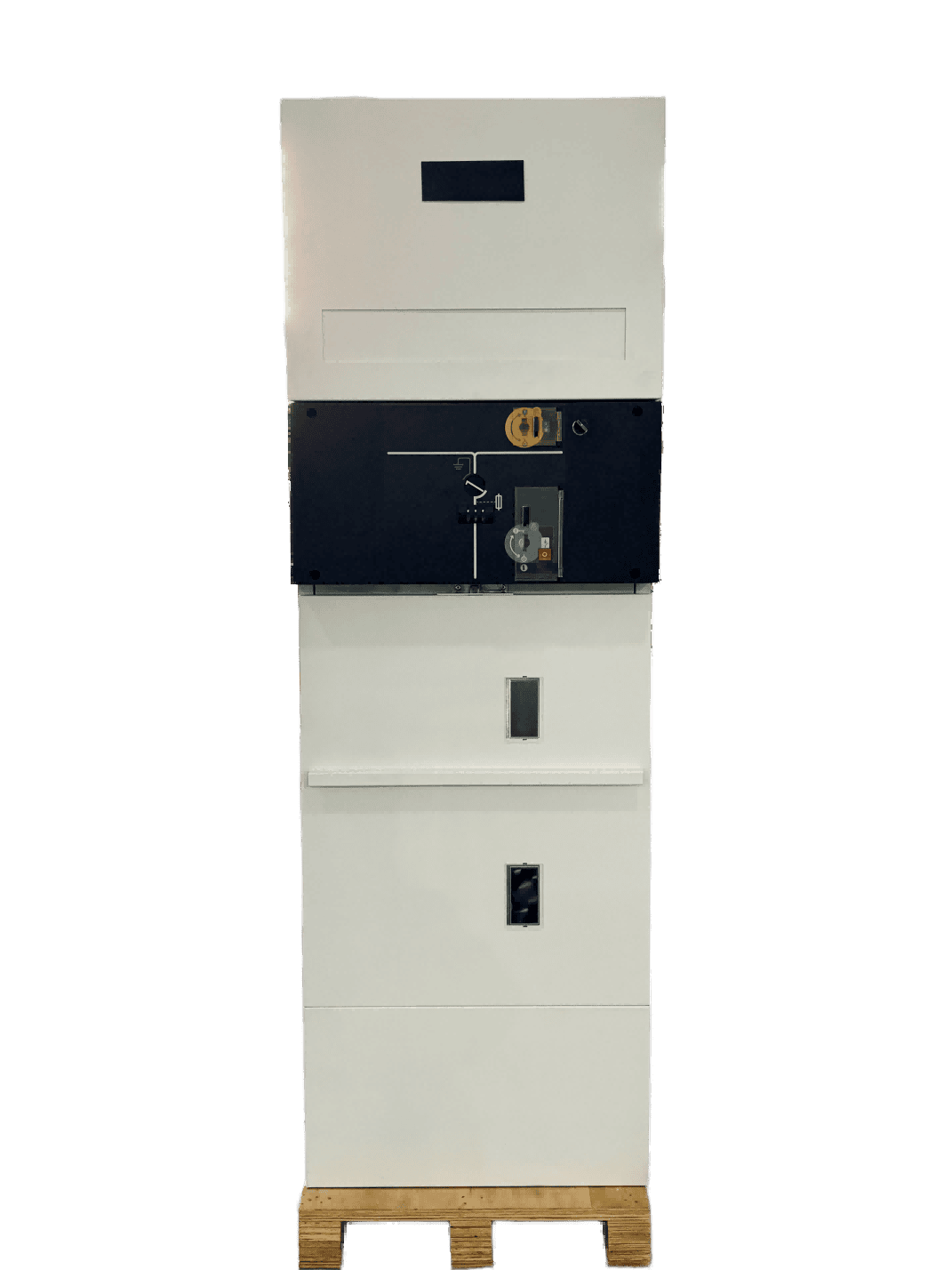

Sähkönjakeluverkot kohtaavat jatkuvia uhkia: oikosulkuja, ylikuormituksia ja ympäristön kulumista. Turvallisuusstandardit, kuten IEC 62271-200 ja IEEE C37.122, eivät ole mielivaltaisia ​​ohjeita – ne ovat olemassa valokaarien, laitteiden räjähdyksen ja peräkkäisten sähkökatkojen estämiseksi. Ring Main Unit (RMU) on toisiojakelun kriittinen solmu, joka ohjaa tehovirtaa ja suojaa alavirran muuntajia. Huonolaatuiset RMU:t, joissa on heikko eristys, hauraat toimintamekanismit tai huono tiivistys, eivät kestä näiden standardien vaatimia tiukkoja testejä. Kun sisäinen kaari syntyy tai vika jatkuu, vaatimustenvastainen RMU voi repeytyä ja vapauttaa tulistettuja kaasuja ja sulaa metallia, mikä vaarantaa henkilöstön ja tuhoaa omaisuutta. Siten koodit vaativat yksiselitteisesti vankkaa suunnittelua, todistettua dielektristä lujuutta ja vianteko-/katkaisuominaisuuksia – attribuutit vain korkealaatuisiaRing-pääyksikkövoi taata.

kloLugao Power Co., Ltd.Olemme nähneet, kuinka tämän periaatteen huomiotta jättäminen johtaa katastrofaalisiin epäonnistumisiin. Vuosikymmenten valmistuskokemuksemme vahvistaa, että sähköturvallisuusstandardien täyttäminen on mahdotonta ilman ensiluokkaisia ​​materiaaleja, tarkkaa kokoonpanoa ja tyyppitestattua validointia. Aidossa korkealaatuisessa Ring-pääyksikössä on SF6-eristetty tai ympäristöystävällinen kaasueristys, ruostumattomasta teräksestä valmistetut säiliöt ja tyhjiökatkaisintekniikka. Nämä komponentit kestävät salamaimpulsseja, äärimmäisiä lämpötiloja ja kytkentäpiikkejä. Sitä vastoin väärennetyt tai edulliset RMU:t ohittavat usein sisäisen kaariluokituksen (IAC) tai käyttävät kierrätettyä epoksia, joka halkeilee lämpökierron aikana. AOR:n (saatavuus, käytettävyys, luotettavuus) noudattamisen saavuttamiseksi nykyaikaiset verkkosäännöt, laitosten ja teollisuuslaitosten on hankittava RMU:t sertifioiduista tehtaista. Tässä artikkelissa kerromme yksityiskohtaisesti erityisstandardit, vikamekanismit ja miksi tehtaamme lähestymistapa takaa sekä turvallisuuden että pitkän aikavälin kannattavuuden.

Sisällys

• 1. Mitkä kansainväliset turvallisuusstandardit edellyttävät korkealaatuisia rengaspäälaitteita?
• 2. Miten huonolaatuiset rengaspääyksiköt vaikuttavat sähköonnettomuuksiin ja järjestelmähäiriöihin?
• 3. Miksi tehtaamme asettaa etusijalle renkaan pääyksiköiden kehittyneen valmistuksen ja testauksen?
• Yhteenveto: Standardien ja Premium RMU:iden katkeamaton linkki
• Usein kysytyt kysymykset (FAQ)

1. Mitkä kansainväliset turvallisuusstandardit edellyttävät korkealaatuisia rengaspäälaitteita?

Metallikoteloitujen kytkinlaitteiden ja ohjauslaitteiden maailmanlaajuinen vertailukohta onIEC 62271-200. Tämä standardi määrittelee vaatimukset nimellisjännitteelle, eristystasoille, lämpötilan nousun rajoituksille ja sisäiselle kaariluokitukselle (IAC). Erityisesti Ring-pääyksiköihin sovelletaan standardin IEC 62271-103 lisälausekkeita (kuormakytkimet) ja paikallisia verkkokoodeja. Vaatimustenmukaisuus ei ole valinnainen: kaikille julkisissa tai teollisuusverkoissa käytetyille RMU:ille on suoritettava tyyppitestit, mukaan lukien dielektrisen jännitteen kestävyys, lyhytkestoinen kestovirta ja mekaaninen kestävyys. Korkealaatuinen Ring-pääyksikkö läpäisee nämä testit leveillä marginaaleilla. Esimerkiksi tehtaamme yksiköt kestävät 42 kV tehotaajuutta 12 kV järjestelmissä, mikä on selvästi monien laitosten vaatiman 28 kV perusarvon yläpuolella. Alla on kriittiset standardit ja niiden vaatimukset RMU:n rakentamiselle:

• IEC 62271-200 (ed.2.0):Vaatii sisäisen kaariluokituksen IAC AFLR (koskettavat sivut, edestä, takaa, matalapaine). Vain RMU:t, joissa on vahvistetut kotelot, paineenalennuskanavat ja kaarenkestävät kiinnittimet, voivat vaatia IAC:tä.
• IEC 62271-100:Koskee katkaisijatoimintoa, jos RMU sisältää katkaisijan; vaatii vianteko-/katkaisukykyä 20kA/1s tai enemmän.
• IEC 60529 (IP-luokitukset):Vaatii vähintään IP3X sisätiloissa ja IP54/IP67 ulkotiloissa. Laadukkaissa RMU:issa käytetään laserhitsattuja säiliöitä ja kaksoistiivistettyjä O-renkaita kaasun eheyden ylläpitämiseksi yli 30 vuoden ajan.
• IEEE C37.20.3 (Pohjois-Amerikka):Korostaa vian sulkemisarvoja ja jännitepiikkitestejä. Premium Ring -pääyksikön on kestettävä 95 kV BIL (perusimpulssitaso) 15 kV luokassa.
• Paikalliset verkkokoodit (esim. ENA TS 41-36 Isossa-Britanniassa, VDE 0670 Saksassa):Lisää usein korroosionkestävyyttä, alhaisen lämpötilan käyttöä ja seismisen kestävyyttä. Tehtaamme suunnittelee RMU:ita -25°C - +50°C ympäristöalueella.

Miksi tämä pakottaa valitsemaan laadukkaita komponentteja? Harkitse dielektristä testiä: tavallisen 12 kV RMU:n on kestettävä 28 kV rms 1 minuutin ajan ilman välähdystä. Halvat RMU:t, joissa on tyhjiä valuhartsia tai riittämättömät välykset, epäonnistuvat odottamattomasti. Lisäksi sisäinen kaaritestaus simuloi 20 kA:n vikaa 1 sekunnin ajan säiliön sisällä – vain tukeva rakenne (3 mm ruostumaton teräs, varmistetut kaapeliosastot) estää repeämisen.Lugao Power Co., Ltd.suorittaa nämä tyyppitestit riippumattomissa laboratorioissa ja sertifioi jokaisen mallin. Ilman tätä sukutaulua käyttäjät voivat menettää turvallisuustodistukset ja lailliset vastuut. Yhteenvetona voidaan todeta, että jokainen turvallisuusstandardi suoraan tai epäsuorasti edellyttää korkealaatuisia materiaaleja, tiukkaa tuotannon valvontaa ja kolmannen osapuolen todentamista – ominaisuuksia, jotka erottavat luotettavat Ring-pääyksiköt vaarallisista väärennöksistä.

Lisäksi älykkäiden verkkojen ja hajautetun tuotannon nousu asettaa uutta stressiä RMU:n eristyskoordinaatiolle. Standardit edellyttävät nyt tehostettua osittaisen purkauksen valvontaa (<10pC). Tehtaamme integroi sulautetut PD-anturit, mutta vain jos RMU:n perusrakenne on tarkkuusvalettu. Vakiintumattomat yksiköt tuottavat korkeita PD-tasoja ensimmäisestä päivästä lähtien, mikä kiihdyttää eristysvaurioita. Näin ollen turvallisuusstandardit ovat käytännössä laatusuodatin: ne edellyttävät korkealaatuista suunnittelua kaikille laillisesti asennetuille Ring-pääyksiköille. Hankemäärittelijöille hankinta yhteensopivalta valmistajalta, kuten laitokseltamme, varmistaa tulevaisuuden kestävän toiminnan ja vakuutushyväksynnän.

2. Miten huonolaatuiset rengaspääyksiköt vaikuttavat sähköonnettomuuksiin ja järjestelmähäiriöihin?

Sähköturvallisuushäiriöt tapahtuvat harvoin spontaanisti – ne ovat lopputulos kertyneistä vioista ja suunnittelun oikopoluista. Kun huonolaatuinen Ring-pääyksikkö asennetaan, esiin tulee useita vikareittejä. Yleisin on kosteuden sisäänpääsyn aiheuttama dielektrinen hajoaminen. RMU:t, joissa on huonolaatuinen tiiviste tai yhden tiivisteen laippa, päästävät kosteutta SF6- tai ilmaeristettyyn osastoon. Kun sisäinen kastepiste ylittää -10 °C, kiinteiden eristeiden yli tapahtuu ylilyöntejä. Olemme tutkineet tapauksia, joissa 6 kuukauden ikäinen RMU räjähti epoksivirimisen vuoksi ja loukkaantui huoltohenkilöstöä. Toinen skenaario sisältää riittämättömän lyhytaikaisen kestävyyden: alavirran oikosulku kuluttaa 16 kA 0,5 sekunnin ajan, mutta väärennetyn RMU:n sisällä olevat virtakiskot ovat alimitoitettuja (vain 40x5mm vs. vaadittu 80x10mm). Tuloksena olevat sähkömagneettiset voimat taivuttavat tangot aiheuttaen vaiheen välisen vian ja tulipalon. Erottelemme erilliset vaarat:

• Kaaren salaman räjähdys:Huonolaatuisista koteloista puuttuu sisäiset kaaren kevennysläpät. Paine nousee 10 baariin, mikä puhaltaa oven irti sirpaleiden nopeudella yli 200 m/s. Standardit edellyttävät IAC-luokitusta tämän välttämiseksi; Tehtaamme korkealaatuiset RMU:t ovat laskeneet paineenalennus- ja liekinsammutuspiiput.
• Kosketinhitsaus- ja kytkentähäiriöt:Ring pääyksikön kuormituskytkinten täytyy katkaista 630A tai jopa 1250A. Huonolaatuiset hopea-volframi-koskettimet tai heikot jousimekanismit aiheuttavat koskettimien hitsausta tai iskeytymistä. Tämä johtaa pitkittyviin valokaareihin, polttaen kojeiston ja mahdollisesti sytyttäen lähellä olevia kaapeleita.
• Kaasun eristyksen menetys:SF6-eristetyissä RMU:issa reikävuoto (yleinen huonosti hitsatuissa säiliöissä) vähentää painetta. 0,8 baarin absoluuttisella paineella (nimellinen 1,4 baaria) eristystaso putoaa 30 % ja kytkentäpiikki voi puhkaista raon. Täyttösarjojen takaiskuventtiilit puuttuvat halvoista yksiköistä, mikä aiheuttaa asteittaista päästöä.
• Kaapelin päätehäiriöt:Integroidut kaapelin testipisteet ja jännityskartiot ovat huonosti koneistettuja heikkolaatuisissa RMU:issa. Suuret sähkökentän gradientit aiheuttavat seurannan läpivientiä pitkin, mikä johtaa lopulta maasulkuun.

CIGREn todelliset tiedot osoittavat, että 43 % kytkinlaitteiden vioista johtuu viallisesta eristyksestä tai toimintamekanismeista. Kun tällainen vika ilmenee rengaspääyksikössä, korjauskustannukset ylittävät usein alkuperäisen säästetyn budjetin kertoimella 10. Lisäksi turvallisuusstandardit edellyttävät säännöllistä huoltoa (termografia, kosketusvastuksen mittaus). Huonolaatuiset RMU:t heikkenevät kuitenkin niin nopeasti, että edes puolivuosittaiset tarkastukset eivät voi estää vikaa. Tehtaamme rakentaa RMU:ita, joissa on itsevoitelevat laakerit ja hopeoidut kiskot, jotka takaavat 5000 toimenpiteen mekaanisen kestävyyden (kaksinkertainen standardi 2000). Tämä on suora investointi turvallisuuteen.

Lisäksi heikkolaatuisesta rengaspääyksikön kokoonpanosta puuttuu asianmukaiset vaiheesteet. Kaapelivian aikana kaariplasma voi levitä viereisiin toiminnallisiin yksiköihin tuhoten koko RMU-paneelin - ilmiö tunnetaan nimellä "kaaren eteneminen". Ensiluokkaiset mallit, kuten Lugao Power Co., Ltd.:n mallit, sisältävät valokaarenkestävät väliseinät ja metalliset esteet kaapelitilan ja virtakiskoosaston välillä. Yhteenvetona voidaan todeta, että huonommat RMU:t rikkovat suoraan useita standardin IEC 62271-200 kohtia, ja noudattamatta jättämisen hinta mitataan ihmiselämässä ja liiketoiminnan keskeytyksissä. Korkealaatuisen Ring-pääyksikön valitseminen ei aiheuta kustannuksia kaikissa turvallisuudesta kiinnostuneissa projekteissa. se on ainoa hyväksyttävä riskinhallintastrategia.

3. Miksi tehtaamme asettaa etusijalle renkaan pääyksiköiden kehittyneen valmistuksen ja testauksen?

kloLugao Power Co., Ltd., meillä on huippuluokan tuotantolaitos, jossa jokainen Ring-pääyksikkö käy läpi tiukan laadunvalvonnan päästä päähän. Tehtaamme motto on "standardit ovat lattia, ei katto". Olemme investoineet täysin automatisoituihin SF6-vuodonilmaisimiin, ruostumattoman teräksen koteloiden robottihitsaukseen ja suurjännitteisten osittaisen purkauslaboratorioiden käyttöön. Tämä sitoutuminen johtuu ymmärryksestä, että turvallisuus ei voi olla jälkikäteen. Alla esittelemme tärkeimmät valmistus- ja testausprosessit, jotka varmistavat, että jokainen RMU ylittää sähköturvallisuusstandardit. Läpinäkyvä prosessimme rakentaa luottamusta sähköyhtiöiden, EPC-urakoitsijoiden ja uusiutuvan energian kehittäjien keskuudessa.

Materiaalin valinta ja suunnittelun validointi:Käytämme vain korkealaatuista kuparia (vähintään 99,9 % puhtaus), 304L ruostumatonta terästä (2,5 mm paksuus sisätiloissa, 3,0 mm ulkona) ja VO-luokan epoksihartsia holkeissa. Jokaisen saapuvan materiaalierän johtavuus ja vetolujuus testataan. Ring-pääyksikkörakenne sisältää kolminkertaiset tiivisteet käyttöakselissa ja painemittarit jännitteellisen kaasun valvontaa varten. Eristyksen koordinaatio varmistetaan 3D-sähköstaattisen kentän simuloinnilla, mikä eliminoi terävät reunat.

Kokoonpanolinjaprosessit:Tehtaamme työllistää DIN EN ISO 9001 -menettelyihin koulutetut ammattitaitoiset teknikot. Jokaisen rengaspääyksikön kokoonpanoon kuuluu viisi erillistä asemaa: 1) säiliön valmistus heliummassaspektrometrialla vuototestillä (<1×10⁻⁶ mbar·l/s), 2) katkaisijan ja kiskon asennus vääntömomenttiohjatulla pultilla, 3) mekanismin kokoonpano ja voitelu, 4) kaapelien koteloiden ja koteloiden lopullinen lukitus. Jokaisella asemalla tallennetaan digitaaliset vääntömomentilukemat ja kaasunpainelokit. Tämä jäljitettävyys on takuumme.

Katso nyt myydyimmän 12kV/24kV Ring Main Unit -sarjan (malli LGU-RMU-24) tärkeimmät sähköiset parametrit. Nämä luvut osoittavat laatumarginaalin perusvaatimuksiin verrattuna:

Tehtaamme toteuttaa 100 % rutiinitestauksen IEC 62271-200 mukaan mukaan lukien: teho-taajuusjännitetesti, osittaisen purkauksen mittaus (≤5pC 1,2Ur:lla), kosketusvastuksen mittaus (≤40 µΩ pääpiirille), kaasutiiviystesti, mekaaninen toimintatesti (5 täyttä sykliä). Lisäksi näyteyksiköille tehdään lämpökierto (-25°C - +70°C) ja oikosulkutestit KEMA/CESI-laboratorioissa. Tällä laatutasolla Ring-pääyksikkömme ei ainoastaan ​​täytä, vaan ylittää turvallisuustarkastajien ja verkko-operaattoreiden odotukset. Meidät valitsevat asiakkaat vähentävät kokonaiskustannuksia eliminoimalla odottamattomat käyttökatkot ja oikeusjutut. Asiakaslähtöinen lähestymistapamme yhdistettynä paikalliseen myynnin jälkeiseen tukeen tekee meistä ensisijaisen kumppanin infrastruktuuriprojekteissa Euroopassa, Aasiassa ja Amerikassa. Tähän mennessä tehtaamme on toimittanut yli 15 000 yksikköä ilman ainuttakaan sisäiseen valokaareen liittyvää vahinkoa. Se on tinkimättömän laadun voima.

Yhteenveto: Standardien ja Premium RMU:iden katkeamaton linkki

Sähköturvallisuusstandardit ovat olemassa, koska valvomaton sähkö on tappavaa. Ne vaativat erityisiä suorituskykymittareita – dielektristä lujuutta, valokaaren rajoitusta, vikojen tekoa/rikkomista ja mekaanista kestävyyttä. Vain korkealaatuinen Ring-pääyksikkö voi täyttää nämä mittarit luotettavasti vuosikymmenien käytön aikana. Tehtaamme kokemuksen mukaan sertifioidun RMU:n ennakkomaksu on marginaalinen verrattuna yksittäisen onnettomuuden kustannuksiin, jotka sisältävät viranomaissakkoja, lääketieteellisiä vaateita, tuotantoseisokkeja ja mainevaurioita. Olemme osoittaneet, että IEC 62271-200:n johdonmukainen soveltaminen yhdistettynä erinomaiseen tuotantoonLugao, toimittaa RMU:ita, jotka suojaavat sekä henkilöstöä että omaisuutta. Käytätpä datakeskusta, tuulipuistoa tai sähköasemaa, korkealaatuisen Ring-pääyksikön vaatiminen ei ole vaihtoehto – se on turvallisuusstrategiasi ydin. Muista: tänään tehdyistä pikanäppäimistä tulee huomisen tapahtumia. Valitse laatu, valitse vaatimustenmukaisuus ja tee yhteistyötä valmistajan kanssa, joka asettaa elämänturvallisuuden etusijalle.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Miksi sähköturvallisuusstandardit edellyttävät erityisesti sisäistä kaariluokitusta (IAC) rengaspääyksiköille?

Vastaus: Sisäinen kaariluokitus (IAC) on pakollinen, koska RMU:ssa voi esiintyä sisäinen vika esimerkiksi eristysvian tai käyttäjän virheen vuoksi. Ilman IAC-luokiteltua koteloa kaaresta johtuva paineen nousu voi rikkoa säiliön ja vapauttaa plasmaa yli 10 000 °C:n lämpötiloissa. Standardit, kuten IEC 62271-200, edellyttävät IAC AFLR:ää varmistamaan, että ovet ja kannet pysyvät lukittuina, kuumat kaasut ohjataan turvallisille alueille eikä osia sinkoudu ulos. Sertifioidun tehtaan korkealaatuinen rengaspääyksikkö käy läpi täyden mittakaavan kaaritestauksen tämän kyvyn todistamiseksi. Huonolaatuisista laitteista puuttuu IAC-merkintä, mikä tarkoittaa, että ne tarjoavat nollasuojaa henkilökunnalle. IAC-sertifioituun RMU:han sijoittaminen on ainoa tapa noudattaa työpaikan turvallisuusmääräyksiä (esim. NFPA 70E).

Kysymys 2: Kuinka voin visuaalisesti tunnistaa heikkolaatuisen rengaspääyksikön, joka saattaa olla turvallisuusstandardien vastainen?

Vastaus: Tärkeimmät visuaaliset punaiset liput sisältävät: ohuet kotelolevyt (ruostumattomalla teräksellä alle 1,5 mm), epäsäännölliset hitsaushelmet, näkyvien paineenalennusaukkojen puuttuminen, ei-alkuperäinen kaasun tiheysmittari (tai ei mittaria) ja tyyppitestitarran puuttuminen. Lisäksi huonolaatuisissa RMU:issa on usein muoviset käyttömekanismit teräksen sijasta ja puuttuvat lukitusjärjestelmät, jotka estävät pääsyn jännitteisiin osiin. Tehtaallamme jokaisella Ring-pääyksiköllä on sarjanumero ja testisertifikaatit. Jos toimittaja ei voi tuottaa IEC-tyyppitestiraportteja tai sisäisiä kaarivideoita, katso, että laite ei ole vaatimusten mukainen. Pyydä aina kolmannen osapuolen testidokumentaatio ennen ostamista.

Kysymys 3: Korvaako säännöllinen huolto huonolaatuisen rengaspääyksikön ostamisen premium-yksikön sijaan?

Vastaus: Ei. Vaikka ylläpito on elintärkeää, se ei voi korjata perustavanlaatuisia suunnitteluvirheitä. Huonolaatuisessa rengaspääyksikössä saattaa olla riittämättömät eristysetäisyydet, pistekoskettimet tai mikrovuotoja kaasujärjestelmässä – ongelmia, joita ei voida korjata säännöllisellä puhdistuksella tai kiristämällä. Standardit edellyttävät, että laitteiden on oltava turvallisia alusta alkaen. Itse asiassa alikuntoisen RMU:n liialliset huoltoyritykset voivat aiheuttaa lisäriskejä, kuten kierteiden poistamisen tai koskettimien vääristymisen. Sitä vastoin tehtaamme korkealaatuiset RMU:t on suunniteltu "huoltovapaaseen" toimintaan 10-15 vuoden ajan silmämääräisiä tarkastuksia lukuun ottamatta. Laatuun sijoittaminen vähentää merkittävästi elinkaarikustannuksia ja varmistaa luontaisen vaatimustenmukaisuuden.

Kysymys 4: Mitkä testit osoittavat, että rengaspääyksikkö täyttää korkeat turvallisuusstandardit?

Vastaus: Standardin IEC 62271-200 mukaiset pakolliset tyyppitestit sisältävät: dielektriset testit (tehotaajuus ja salamaimpulssi), lämpötilan nousutesti nimellisvirralla, lyhytkestoisuus- ja huippukestävyystesti, sisäkaaritesti (IAC), mekaaninen kestävyystesti (esim. 2000 toiminnot kuormituskytkimille) ja suojaus. Lisäksi kunkin yksikön tehdasrutiinitestit koostuvat tehotaajuuden jännitekestävyydestä, osittaisen purkauksen mittauksesta, kosketusvastuksen, kaasutiiviyden ja mekaanisen toiminnan tarkistuksista. Lugao Power Co., Ltd.:ssä Ring-pääyksikkömme on läpikäynyt kaikki nämä testit sekä valinnainen seisminen ja ilmastollinen vanheneminen. Jos jokin testi epäonnistuu, suunnittelu hylätään. Vasta näiden läpäisyn jälkeen voimme merkitä laitteen laillisesti vaatimustenmukaiseksi.

Kysymys 5: Miksi projektiinsinöörin pitäisi määrittää Lugao Power Co.,Ltd. korkealaatuisten rengaspääyksiköiden toimittajana?

Vastaus: Lugao Power Co., Ltd. yhdistää yli 20 vuoden kytkinlaitteiden valmistuksen asiantuntemuksen talon sisäisiin tyyppitestauslaitoksiin ja kansainvälisiin sertifiointeihin (KEMA, CE, TUV). Ring-pääyksikkömme tarjoaa erinomaiset parametrit (korkeampi BIL, pienempi PD, pienempi vuotonopeus) verrattuna budjettivaihtoehtoihin. Tarjoamme täydellisen dokumentaation, jäljitettävyyden ja omistautuneen teknisen tukiryhmän. Lisäksi tehtaamme laadunvalvonta sisältää 100 % heliumvuodon havaitsemisen ja osittaisen purkaustestin jokaisessa yksikössä. Määrittämällä meidät insinöörit vähentävät vastuuta, varmistavat ruudukkokoodien noudattamisen ja saavat tuotteen, joka kestää 30 vuotta. Pyydä tarjous tai näytearviointi nähdäksesi laatueron suoraan – ota yhteyttä tiimiimme saadaksesi projektikohtaisia ​​ratkaisuja ja ilmaista teknistä konsultointia. Turvallisuutesi on meidän asiamme.
