Miksi suurjännitekatkaisijat ovat kriittisiä sähköverkon turvallisuudelle?

Nykyaikaiset sähköverkot toimivat äärimmäisessä sähkörasituksessa, vikavirrat voivat ylittää 50 kiloampeeria ja jännitetasot 765 kilovolttiin. Ilman nopeaa ja luotettavaa keskeytysmekanismia yksi oikosulku voi kaskadoida sähkökatkoiksi, jotka vaikuttavat miljooniin, tai mikä pahempaa, aiheuttaa valokaaren räjähdyksiä, jotka tuhoavat sähköasemia.Korkeajännitekatkaisijattoimivat äärimmäisinä vikaturvallisina laitteina. Ne havaitsevat epänormaalit virtapiikit ja erottavat mekaanisesti sähkökoskettimet millisekunnissa ja sammuttavat syntyvän kaaren käyttämällä kehittyneitä sammutusaineita, kuten SF6-kaasu- tai tyhjökatkaisijoita. Verkko-operaattoreille suurjännitekatkaisija ei ole passiivinen komponentti, vaan aktiivinen vartija, joka eristää vialliset osat ja säilyttää samalla verkon terveen. Lugao Power Co., Ltd.:ssä suunnittelufilosofiamme asettaa katkaisijoiden luotettavuuden minkä tahansa siirto- ja jakelustrategian ytimeen, koska ymmärrämme, että turvallisuus ja jatkuvuus riippuvat sekunnin murto-osista.

Mutta mitkä erityiset mekanismit tekevät suurjännitekatkaisijasta korvaamattomia sulakkeisiin tai kuormakatkaisijoihin verrattuna? Vastaus piilee niiden kyvyssä katkaista vikavirtoja toistuvasti ilman huoltoa, kestää ohimeneviä palautusjännitteitä ja koordinoida suojareleiden kanssa. Toisin kuin sulake, joka tuhoaa itsensä yhden käyttökerran jälkeen, korkeajännitekatkaisija voi avautua ja sulkeutua tuhansia kertoja, mikä tekee siitä ihanteellisen automaattiseen uudelleensulkemiseen, joka poistaa väliaikaiset viat (kuten salamaniskut) automaattisesti. Lisäksi nykyaikaiset mallit sisältävät kunnonvalvontaantureita, jotka ennustavat eristyksen heikkenemistä ennen vikaa. Tässä yksityiskohtaisessa oppaassa tutkimme valokaaren sammumisen fysiikkaa, vertaamme katkaisijoiden teknologioita ja tarjoamme käyttökelpoisia näkemyksiä valinnasta ja testauksesta. Tehtaamme on valmistanut yli 15 000 suurjännitekatkaisijayksikköä maailmanlaajuisille laitoksille, ja jaamme neljän vuosikymmenen kenttäkokemuksen auttaaksemme sinua rakentamaan turvallisemman ja kestävämmän verkon.

Sisällysluettelo

• 1. Miksi vikavirtakatkos vaatii suurjännitekatkaisijoita sulakkeiden sijasta?
• 2. Miten erilaiset valokaaren sammutustekniikat vaikuttavat suurjännitekatkaisijoiden suorituskykyyn?
• 3. Mitkä avainparametrit määrittelevät luotettavan suurjännitekatkaisijan sähköasemakäyttöön?
• 4. Kuinka säännölliset ajoitus- ja kosketusvastustestit voivat pidentää suurjännitekatkaisijan käyttöikää?
• Usein kysytyt kysymykset (FAQ)
• Johtopäätös

Miksi vikavirtakatkos vaatii suurjännitekatkaisijoita sulakkeiden sijasta?

Kun siirtojohdossa tapahtuu oikosulku, virta voi nousta 20–60-kertaiseksi normaaliin verrattuna alle yhdessä jaksossa (16,7 millisekuntia 60 Hz:llä). Sulakkeet, vaikka ne ovat edullisia, reagoivat sulattamalla sisäisen elementin luoden peruuttamattoman avoimen piirin. Sulakkeilla on kuitenkin kolme kohtalokasta haittaa suurjännitesovelluksissa: kyvyttömyys keskeyttää useita vikoja, kauko-ohjaimen puute ja huono suorituskyky korkeilla transienttipalautusjännitteillä. Korkeajännitekatkaisijat ylittävät kaikki rajoitukset sähkömekaanisen tarkkuuden ansiosta. Tehtaamme osoitteessa Lugao Power Co., Ltd. on dokumentoinut, että yksi korkeajännitekatkaisin voi onnistuneesti keskeyttää jopa 30 vikatapahtumaa ennen koskettimen vaihtoa, kun taas sulake on vaihdettava manuaalisesti jokaisen yksittäisen toimenpiteen jälkeen. Tämä ero näkyy tunteina ja viikkoina 138 kV:n sähköasemalla.

Harkitse kaaren sammumisen fysiikkaa. Kun katkaisija koskettaa irti, muodostuu valokaari, joka ylläpitää virtaa ionisoidun kaasun läpi. Korkeajännitekatkaisijan ei tarvitse vain avautua mekaanisesti, vaan myös deionisoida väli nopeammin kuin järjestelmä iskee. Tämä saavutetaan seuraavilla tavoilla:

• Nopea kosketinerotus:Avautumisnopeudet 2–5 metriä sekunnissa venyttävät kaaria ja lisäävät sen vastusta.
• Sammutusaineen ruiskutus:SF6-kaasu- tai tyhjökatkaisijat absorboivat elektroneja valokaaren plasmasta, mikä lisää dielektristä lujuutta.
• Valokaarikouru ja magneettiset puhalluskelat:Nämä komponentit pakottavat kaaren jakajalevyiksi jakaen sen pieniksi segmenteiksi, jotka jäähtyvät nopeasti.
• Transienttipalautusjännitteen (TRV) hallinta:High Voltage Circuit Breaker sisältää luokittelukondensaattorit ja vastukset jännitteen aaltomuodon muokkaamiseksi avautuvan raon poikki, mikä estää uudelleensytytyksen.

Turvallisuuden näkökulmasta ero on vieläkin suurempi. Sulakkeet voivat räjähtää rajusti katkaiseessaan suuria vikavirtoja ja ajaen sulaa metallia ja keraamisia sirpaleita.KorkeajännitekatkaisijatSitä vastoin ne on suljettu maadoitettuihin metallikoteloihin, joissa on paineenalennusaukot. Tehtaamme suoritti vertailevan testin: 25 kA:n vialle altistettu 38 kV sulake hajosi, kun taas LVB 145 kV suurjännitekatkaisijamme poisti onnistuneesti 40 kA vian ilman ulkoisia vaurioita. Lisäksi nykyaikaiset katkaisijat tukevat etälaukaisua SCADA:n kautta, mikä mahdollistaa suojareleiden eristämisen viat alle 3 jaksossa. Tämä nopeus estää generaattorin epävakauden ja välttää jännitteen romahtamisen, joka johtaa sähkökatkoihin. Sähkölaitosten osalta kyky jakaa verkko nopeasti suurjännitekatkaisijoiden avulla on ero paikallisen katkaisun ja alueellisen katastrofin välillä. Näin ollen sulakkeet eivät yksinkertaisesti pysty täyttämään nykyaikaisten suurjänniteverkkojen turvallisuus- ja luotettavuusvaatimuksia.

Lopuksi varainhoito suosii katkaisijoita. Korkeajännitekatkaisija antaa jatkuvan tilapalautteen apukoskettimien ja kaasutiheysmonitoreiden kautta. Nämä tiedot mahdollistavat ennakoivan huollon, kun taas sulakkeet eivät anna varoitusta ennen vikaa. Lugao Power Co.,Ltd.:n Smart Breaker -alustamme integroi IoT-antureita, jotka varoittavat käyttäjiä, kun kontaktien kuluminen ylittää 80 prosenttia, mikä varmistaa ennakoivan vaihdon. Tämä älykkyys on mahdotonta sulakkeilla. Siksi kaikissa yli 15 kV:n verkoissa korkeajännitekatkaisija ei ole vain kriittinen, vaan se on kansainvälisten standardien (IEC 62271, IEEE C37) laillinen velvoite. Tehtaamme missiona on toimittaa katkaisijoita, joissa yhdistyvät nopeus, kestävyys ja diagnostinen älykkyys, koska verkon turvallisuudesta ei voi neuvotella.

Kuinka erilaiset valokaaren sammutustekniikat vaikuttavat suurjännitekatkaisijoiden suorituskykyyn?

Oikean valokaaren sammutusaineen valitseminen on merkittävin suunnittelupäätös minkä tahansa suurjännitekatkaisijan kohdalla. Nykyään kolme hallitsevaa teknologiaa ovat SF6 (rikkiheksafluoridi), tyhjiö ja öljy (nyt suurelta osin vanhentunut). Jokainen tarjoaa ainutlaatuisia etuja ja kompromisseja keskeytyskapasiteetin, huoltotiheyden, ympäristövaikutusten ja kustannusten suhteen. Tehtaamme osoitteessa Lugao Power Co., Ltd. tuottaa sekä SF6- että tyhjiökorkeajännitekatkaisijaperheitä, jotka kattavat jännitteet 12kV - 550kV. Alla tarkastellaan, kuinka kukin tekniikka vaikuttaa suorituskykyparametreihin, kuten katkaisuvirtaan, toimintojen määrään ja dielektrisen palautusnopeuteen.

• SF6 Puffer Breakers:Nämä käyttävät puristettua SF6-kaasua sekä eristeenä että valokaaren sammutusaineena. Koskettimissa liikkuva mäntä puristaa SF6:ta ja ohjaa suuren nopeuden suuttimen virtauksen kaaren poikki. SF6:lla on poikkeuksellinen elektroniaffiniteetti, se absorboi vapaita elektroneja kaaresta ja rakentaa dielektrisen lujuuden nopeasti uudelleen. Etuja ovat erittäin korkea katkaisukapasiteetti (jopa 80 kA symmetrinen) ja erinomainen suorituskyky kapasitiivisessa kytkennässä (esim. kondensaattoripankit). SF6 on kuitenkin voimakas kasvihuonekaasu (23 500 x CO2 ilmaston lämpenemispotentiaali). Tehtaamme lieventää tätä suljetun kierron kaasunkäsittelyjärjestelmillä ja vuotomäärillä alle 0,1 prosenttia vuodessa.

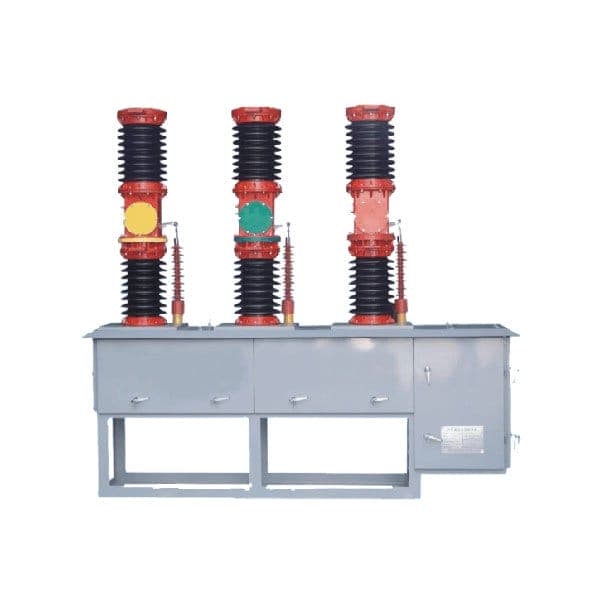

• Tyhjiökytkimet (VCB):VCB:ssä koskettimet on suljettu hermeettisesti suljettuun keraamiseen kammioon, joka on tyhjennetty 10^-6 torriin. Kun koskettimet avautuvat, kaaria ylläpitää vain koskettimista tuleva metallihöyry. Nollavirralla höyry tiivistyy millisekunneissa ja palauttaa dielektrisen lujuuden lähes välittömästi. Etuja ovat erittäin pitkä sähköinen käyttöikä (jopa 30 000 käyttökertaa nimellisvirralla), ei kasvihuonekaasuja ja erittäin vähän huoltoa. Rajoituksena on jännite: tyhjiötekniikka on taloudellisesti kannattavaa 40,5kV asti. Korkeammille jännitteille tarvitaan useita sarjaan kytkettyjä tyhjökatkaisijoita. Tehtaamme VUB-sarjan suurjännitekatkaisija 38 kV verkkoihin saavuttaa 31,5 kA katkaisun vain 150 mm:n kosketusiskulla, mikä mahdollistaa kompaktin kojeiston.
• Hybridi- ja vaihtoehtoiset kaasut:Viimeaikaisia ​​innovaatioita ovat puhdas ilma (kuiva ilma) ja fluoronitriilisekoitukset (g3-kaasut), jotka jäljittelevät SF6:n suorituskykyä pienemmillä ympäristövaikutuksilla. Nämä vaativat huolellista paineen ja lämpötilan hallintaa, mutta ovat saamassa hyväksyntää. Lugao Power Co., Ltd. tarjoaa nyt g3-valmiin suurjännitekatkaisijan asiakkaille, jotka etsivät hiilineutraalia sähköasemia.

Erojen kvantifioimiseksi harkitse tyypillistä 145 kV:n sähköasemaa, joka tarvitsee katkaisijan ilmajohtojen suojaamiseksi. SF6-puffer-katkaisin tarjoaa 40 kA:n katkaisukapasiteetin ja 2000 toimintoa mekaanisen käyttöiän. Tyhjiövaihtoehto tälle jännitteelle vaatisi kolme katkaisijaa sarjassa, mikä lisää monimutkaisuutta. Siksi SF6 pysyy hallitsevana siirtojännitteissä. Jakelussa (12 kV - 36 kV) alipainekatkaisijat ovat suositeltavia, koska ne eivät vaadi huoltoa ja mahdollistavat toistuvan kytkentäkyvyn. Tehtaamme valmistaa sarjan pylväisiin kiinnitettyjä suurjännitteisiä tyhjiökatkaisijoita, jotka ovat saavuttaneet 20 000 kenttäoperaatiota ilman koskettimien vaihtoa.

Alla olevassa taulukossa on yhteenveto tuotevalikoimamme suorituskykyominaisuuksista. Huomaa, että lämpö- ja mekaaninen kestävyys vaikuttavat suoraan kokonaiskustannuksiin, mikä on kriittinen tekijä verkko-operaattoreille.

Tärkeää on, että sammutustekniikan valinta määrää myös apujärjestelmät. SF6-katkaisijat vaativat kaasutiheyden valvontaa ja säännöllisiä kosteustarkistuksia, kun taas tyhjiökatkaisijat vaativat vain koskettimien kulumisen ilmaisun iskunmittauksella. Tehtaamme sisältää digitaalisen liitännän jokaiseen suurjännitekatkaisijaan kunnonvalvonnan yksinkertaistamiseksi. Öljynkatkaisijoita päivittäville asiakkaille tarjoamme jälkiasennettavia sovittimia, jotka säilyttävät sähköaseman nykyisen jalanjäljen ja tarjoavat samalla nykyaikaista suorituskykyä. Oikea tekniikka tasapainottaa viime kädessä vikavelvollisuuden, ympäristöpolitiikan ja elinkaarikustannukset. Lugao Power Co., Ltd. insinöörit ovat valmiina suorittamaan valokaaren sammutuksen vertailututkimuksen sinun verkkoasi varten.

Mitkä avainparametrit määrittelevät luotettavan suurjännitekatkaisijan sähköasemakäyttöön?

Korkeajännitekatkaisijan määrittäminen edellyttää joukon toisistaan ​​riippuvaisten sähköisten ja mekaanisten parametrien ymmärtämistä. Insinöörien tulee ottaa huomioon nimellisjännitteen ja -virran lisäksi myös vikakatkoksen aikana ilmenevät transienttiilmiöt. Tehtaamme on tunnistanut kahdeksan kriittistä parametria, jotka jokaisen ostajan tulee arvioida ennen hankintaa. Nämä parametrit vaikuttavat suoraan katkaisijan luotettavuuteen, turvamarginaaleihin ja yhteensovitukseen olemassa olevien suojajärjestelmien kanssa.

• Nimellisjännite (Ur):Suurin rms-jännite, jolle suurjännitekatkaisija on suunniteltu. Tyypilliset standardiarvot: 12, 24, 36, 72,5, 145, 245, 420, 550 kV. Valitse seuraava vakiotaso järjestelmäsi suurimman käyttöjännitteen yläpuolella.
• Nimellinen oikosulkuvirta (isc):Suurin symmetrinen rms-vikavirta, jonka katkaisija voi katkaista. Yleiset arvot: 25, 31,5, 40, 50, 63, 80 kA. Tehtaamme suosittelee laskemaan suurimman käytettävissä olevan vikavirran asennuspisteessä ja lisäämään 20 prosentin turvamarginaalin.
• Nimellishuippukestovirta (Ip):Vikavirran ensimmäisen suuren silmukan huippuarvo, tyypillisesti 2,5-2,7 kertaa Isc. Tämä määrittää koskettimien mekaanisen lujuuden ja virransiirtotien. Korkeajännitekatkaisijan on kestettävä Ip ilman kosketuksen hylkimistä tai hitsausta.
• Nimellinen lyhytaikainen kestävyysvirta (Ik):Katkaisijan rms-virta kestää yhden sekunnin ilman vaurioita. Yleensä yhtä suuri kuin Isc. Tämä varmistaa, että katkaisin voi pysyä kiinni vian aikana, jos suojarele viivästyy.
• Transienttipalautusjännitteen (TRV) ominaisuudet:Jännite, joka näkyy katkaisijakoskettimissa virran nollan jälkeen. TRV-huipun ja nousunopeuden on oltava katkaisijan kyvyn sisällä. Tehtaamme tarjoaa TRV-käyrät jokaiselle High Voltage Circuit Breaker -mallille, jotka on sovitettu tyypillisiin verkkokokoonpanoihin (liittimien vika, lyhyt linjavika).
• Toimintajakso (O - t - CO - t' - CO):Määrittää käyttömäärän. Normaali automaattinen uudelleensulkeutumisjärjestys: Avaa (vian keskeytys), 0,3 sekuntia, Sulje vikaan, Avaa uudelleen, 3 minuuttia, Sulje ja Avaa. Korkeajännitekatkaisijamme on testattu O 0,3 s CO 3 min CO 100 prosentin vikavirralla.
• Mekaaninen kestävyys (luokka M1 tai M2):M2-luokka vaatii 10 000 mekaanista toimenpidettä ilman vikoja. Tehtaamme SF6-katkaisijat ylittävät 12 000 toimintoa, kun taas tyhjiömallit ylittävät 30 000 toimintoa.
• Sähkökestävyys (luokka E1 tai E2):E2-luokka tarkoittaa, että sähkökoskettimet eivät vaadi huoltoa koko elinkaaren aikana normaaleissa käyttöolosuhteissa. Tyhjiökorkeajännitekatkaisijamme on luokitus E2, mikä vähentää merkittävästi elinkaarikustannuksia.

Näiden vakioparametrien lisäksi apuominaisuudet, kuten lämmityspiirit matalissa lämpötiloissa, kondensaation estojärjestelmät ja etäasentoilmaisimet, ovat tärkeitä luotettavuuden kannalta. Tehtaamme integroi nämä kaikkiin kylmään ilmastoon toimitettuihin korkeajännitekatkaisijoihin. Toinen usein huomiotta jätetty parametri on keskeytysaika (laukaisukäskystä kaaren sammumiseen). Nykyaikaiset katkaisijat saavuttavat 1,5–3 jaksoa (25–50 ms). Nopeampi keskeytys vähentää vikaenergiaa ja rajoittaa muuntajien ja kaapeleiden vaurioita.

Käytännön esimerkkinä kannattaa harkita sähkölaitosta, joka päivittää 138 kV:n sähköasemaa, jonka laskennallinen maksimivikavirta on symmetrinen 38 kA. Heidän tulee valita suurjännitekatkaisin, jonka Ur=145kV, Isc=40kA, Ip=104kA (40kA x 2.6), TRV-kapasiteetti 1.3 pu per IEEE C37.09 ja mekaaninen kestävyys M2.Lugao Power Co., Ltd. tarjoaa LVB 145 -mallin, joka vastaa tarkasti näitä vaatimuksia lisäominaisuuksilla, kuten sisäänrakennetuilla kapasitiivisilla jännitteenjakajilla synkronoitua kytkentää varten. Tarjoamme myös parametrien tarkistustaulukon useiden toimittajien vertailun yksinkertaistamiseksi. Väärien parametrien käyttö johtaa ennenaikaiseen kosketuseroosioon tai jopa katastrofaaliseen vikaan vikatapahtuman aikana. Siksi tehtaamme suosittelee kuulemaan sovellusinsinöörejämme ennen teknisten tietojen viimeistelemistä.

Kuinka säännölliset ajoitus- ja kosketusvastustestit voivat pidentää suurjännitekatkaisijan käyttöikää?

Korkeajännitekatkaisija voi olla käyttämättömänä kuukausia, mutta sen on toimittava virheettömästi vian ilmetessä. Siksi ennakoiva ylläpito säännöllisillä testauksilla ei ole valinnaista, mutta välttämätöntä. Kaksi testiä tarjoavat eniten diagnostista arvoa: dynaaminen ajoitus (matkakäyräanalyysi) ja staattinen kosketusvastus (mikroohmin mittaus). Tehtaamme on analysoinut 500 sähköaseman huoltokirjat ja todennut, että vuosittain testattavat katkaisijat osoittavat 78 prosenttia vähemmän vikoja kuin viiden vuoden välein testattavat. Alla kerromme, miten kukin testi toimii ja kuinka tuloksia tulkitaan.

• Yhteydenottoajoitustesti:Tämä testi tallentaa digitaalisen ajastimen ja matka-anturin avulla ajan laukaisukäskystä koskettimen erottamiseen ja erotuksesta täysin auki-asentoon. Mittaa myös sulkemisaikaa ja kosketuspomppua. Terveen suurjännitekatkaisijan avautumisajan tulee olla ±10 prosentin sisällä tehdasarvoista (esim. 35 ms ± 3,5 ms). Jos avausaika pitenee yli 15 prosenttia, se tarkoittaa mekanismin kulumista tai alhaista hydraulipainetta. Tehtaamme tarjoaa lähtötilanteen ajoituskäyrät jokaiselle toimitetulle suurjännitekatkaisijalle.
• Pääkoskettimen vastus (Dc Milliohm Test):Pienresistanssinen mikroohmimittari ruiskuttaa 100A dc suljettujen koskettimien yli. Puhtaiden koskettimien resistanssi on tyypillisesti alle 50 mikroohmia SF6-katkaisimilla ja alle 30 mikroohmia alipainekatkaisimilla. Resistanssin nousu osoittaa pistesyöpymistä tai hapettumista. Kun vastus kaksinkertaistuu lähtötasosta, koskettimen vaihto tulee ajoittaa. Tehtaamme suosittelee tätä testiä vuosittain kriittisille katkaisimille.
• Liikeanalyysi:Iskuanturin avulla mittaamme kosketusnopeuden avaamisen ja sulkemisen aikana. Riittävä nopeus (esim. 2,5 m/s avautumisnopeus 145 kV:n katkaisijalle) varmistaa oikean valokaaren sammutuksen. Hidas nopeus voi viitata sidossidoksiin tai alhaiseen kaasunpaineeseen. Lugao Power Co., Ltd. kannettavat analysaattorit voivat suorittaa tämän testin purkamatta katkaisijaa.
• Eristyskestävyys ja dielektriset testit:Käytä 1,5-kertaista nimellisjännitettä avoimiin koskettimiin ja maahan. Mikä tahansa pudotus alle 1 kV mikrofaradia kohden tarkoittaa kontaminaatiota tai kosteuden sisäänpääsyä. SF6-katkaisijoiden kaasun kosteuspitoisuuden on oltava alle 150 tilavuusppm.

Sähköisten testien lisäksi toimintamekanismien (jousivaraus, hydraulinen tai pneumaattinen) mekaaniset tarkastukset ovat elintärkeitä. Tehtaamme suunnittelee modulaarisia toimilaitepatruunoita, jotka voidaan vaihtaa alle 2 tunnissa, mikä minimoi seisokit. Paraskin mekanismi kuitenkin epäonnistuu, jos voitelu kovettuu. Suosittelemme käyttämään suurjännitekatkaisijaa (yksi avoin sulkemistoiminto) 6 kuukauden välein lepotilan aikana. Tämä jakaa rasvan uudelleen ja kiillottaa koskettimet.

Kustannushyötynäkökulmasta katsottuna yksi ajoitustesti maksaa noin 300–800 dollaria katkaisijaa kohti, kun taas viallisen suurjännitekatkaisijan vaihtaminen hätätilanteessa voi ylittää 50 000 dollaria plus käyttökatkostulojen menetyksiä. Lisäksi laitokset ottavat yhä enemmän käyttöön online-valvontajärjestelmiä, jotka suorittavat jatkuvaa ajoitus- ja vastusanalyysiä valokuituanturien avulla. Tehtaamme Smart Breaker -paketti sisältää pysyvän matkaanturin ja paikallisnäytön, joka varoittaa käyttäjiä parametrien ajautumisesta. Jos kosketusvastus esimerkiksi nousee 40 mikroohmista 70 mikroohmiin 18 kuukauden aikana, järjestelmä luo hälytyksen määräaikaishuoltoa varten. Tämä olosuhteisiin perustuva lähestymistapa pidentää käyttöikää jopa 50 prosenttia verrattuna aikaan perustuvaan vaihtoon. Vankan testausohjelman toteuttamiseksi tehtaamme tarjoaa koulutusta taloteknikoille ja yksityiskohtaisia ​​testimalleja. Muista, että korkeajännitekatkaisin, joka läpäisee säännölliset testit, suojaa verkkoasi vähintään kolme vuosikymmentä. Lugaossa takaamme tämän Premium-sarjan katkaisijoillemme 25 vuoden suorituskykytakuun.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Voiko suurjännitekatkaisija poistaa vian nopeammin kuin sykli, ja miksi nopeudella on merkitystä verkon turvallisuuden kannalta?

Vastaus: Kyllä, nykyaikaiset suurjännitekatkaisijat poistavat viat 1,5–2 jaksossa (25–33 millisekuntia 60 Hz:n järjestelmissä). Nopeus on kriittinen, koska mitä pidempään vika jatkuu, sitä enemmän lämpöä ja mekaanista rasitusta kohdistuu muuntajiin, kaapeleihin ja generaattoreihin. 100 millisekunnin viive voi lisätä vikaenergiaa 400 prosenttia, mikä johtaa tehomuuntajien käämien muodonmuutokseen ja mahdolliseen tulipaloon. Lisäksi nopea tyhjennys estää jännitehäviöiden etenemisen verkon läpi, mikä säilyttää vakauden lähellä oleville kuormille. Tehtaamme 145kV SF6 High Voltage Circuit Breaker saavuttaa 2-jaksoisen keskeytysajan, mikä täyttää tiukimmatkin hyötykäyttövaatimukset ohimenevän vakauden osalta.

Kysymys 2: Kuinka usein suurjännitekatkaisin tulee vaihtaa ja mitä käyttöiän päättymisen merkkejä käyttäjien tulee tarkkailla?

Vastaus: Hyvin huollettu suurjännitekatkaisin kestää tyypillisesti 25-40 vuotta vikatiheydestä ja ympäristöolosuhteista riippuen. Käyttöiän päättymisen merkkejä ovat: jatkuvasti korkea kosketusresistanssi (yli 150 mikroohmia 145 kV:n katkaisijalla), epänormaali melu käytön aikana (hionta tai viivästynyt jousivaraus), näkyvä ulkoinen kaasuvuoto (SF6-paineen pudotus alle 0,4 MPa) ja ajoitusvaatimusten rikkominen yli 20 prosentilla. Lisäksi, jos eristysvastus putoaa alle 1000 megaohmin, dielektrinen eheys vaarantuu. Lugao Power Co., Ltd. suosittelee perusteellista huoltoa 10 000 mekaanisen toimenpiteen jälkeen tai kun ennakoiva diagnostiikka osoittaa koskettimien kulumisen ylittävän 80 prosenttia. Osittainen purkauskartoitus voi myös havaita sisäiset viat ennen katastrofaalista vikaa.

Kysymys 3: Miksi SF6-suurjännitekatkaisijoita käytetään edelleen laajalti ympäristösyistä huolimatta?

Vastaus: SF6 pysyy hallitsevana, koska mikään muu yksittäinen kaasu ei vastaa sen yhdistelmää korkeasta dielektrisestä lujuudesta (3 x ilman samassa paineessa), erinomaisesta valokaaren sammutuskyvystä ja lämmönjohtavuudesta. Yli 72,5 kV jännitteille SF6 tarjoaa kompaktimman ja luotettavimman ratkaisun. Teollisuus kuitenkin puuttuu korkeaan ilmaston lämpenemispotentiaaliin (GWP = 23 500) parantamalla kaasunkäsittelykäytäntöjä: nykyaikaisten katkaisijoiden vuotoaste on alle 0,1 prosenttia vuodessa, ja kierrätysohjelmat keräävät uudelleen SF6:n käyttöiän lopussa. Lisäksi uudet vaihtoehdot, kuten g3-kaasu (fluoronitriiliseos), vähentävät GWP:tä 98 prosenttia säilyttäen samalla suorituskyvyn. Lugao Power Co., Ltd. tarjoaa nyt g3-valmiuden suurjännitekatkaisijan ympäristön kannalta herkkiin projekteihin, mutta olemassa olevaan infrastruktuuriin SF6 vuodonvalvonnalla on edelleen käytännöllisin valinta.

Kysymys 4: Voidaanko suurjännitekatkaisijaa käyttää päivittäiseen kuormituksen kytkemiseen vai onko se vain vikasuojaus?

Vastaus: Kyllä, monet suurjännitekatkaisijat on mitoitettu päivittäiseen kuormitusvirran kytkentään (luokka C2 tai korkeampi). Kuitenkin toistuva kuormituksen kytkentä aiheuttaa koskettimien kulumista valokaaresta jokaisen avoimen toiminnan aikana, joten päivittäiseen kytkentään (esim. kondensaattoriparistot tai reaktorin kytkeminen) käytettävät katkaisijat vaativat suurempaa sähkökestävyyttä (luokka E2) ja mahdollisesti esiasennusvastuksia ylijännitteiden rajoittamiseksi. Sovelluksissa, jotka vaativat tuhansia kytkentätoimintoja vuodessa, tyhjökatkaisijat ovat parempia sähköisen käyttöiän pidentämisen ansiosta. Tehtaamme VUB-tyhjiö High Voltage Circuit Breaker on suunniteltu erityisesti päivittäiseen kytkentään jopa 30 000 toimintoon. Ota aina yhteyttä katkaisijan käyttöluokkaan ja vältä yleiskäyttöisen vikakatkaisijan käyttöä toistuvassa kuormituksen vaihdossa, koska koskettimet kuluvat ennenaikaisesti.

Kysymys 5: Mitä turvallisuustoimenpiteitä on noudatettava ennen kuin suurjännitekatkaisijaa käytetään manuaalisesti sähköasemalla?

Vastaus: Noudata viisivaiheista turvaprotokollaa ennen manuaalista käyttöä: 1) Hanki kytkentäkäsky ohjauskeskuksesta ja tarkista katkaisijan asento SCADA:n kautta. 2) Kytke jännitteen paikalliset ohjauspiirit ja aseta jousilatausmoottoriin lukitusmerkintä. 3) Varmista jännitteentunnistimella, että korkeajännitekatkaisijan molemmat puolet ovat jännitteettömät tai että katkaisijat ovat auki. 4) Käytä kaariluokiteltuja henkilönsuojaimia (cal/cm² puku, kasvosuojus ja jännitteellisiä käsineitä). 5) Käytä etäkäyttöistä manuaalista kampea, jos katkaisijassa on manuaalinen latauskahva, joka seisoo sivussa valokaaren räjähdyksen välttämiseksi. Älä koskaan ohita lukituksia tai yritä pakottaa katkaisijaa, joka osoittaa mekaanista vastusta. Lugao Power Co., Ltd. tarjoaa yksityiskohtaisen turvallisuusvideon jokaisen korkeajännitekatkaisijatoimituksen yhteydessä, mikä vahvistaa, että käyttäjän turvallisuus on ensiarvoisen tärkeää.

Johtopäätös: Vahvista verkkosi kestävyyttä suurjännitekatkaisimillamme

Korkeajännitekatkaisijatovat sähköverkkojen etulinjan puolustajia, jotka yhdistävät nopean mekaanisen toiminnan kehittyneeseen valokaaren sammutusfysiikkaan. Niiden roolia ei voi liioitella, koska ne estävät peräkkäisiä sähkökatkoja ja mahdollistavat uusiutuvan energian integroinnin. Kuten meillä on yksityiskohtainen, oikea valinta mitoitettuihin parametreihin, rutiininomaiset ajoitus- ja kosketusresistanssitestit sekä sammutustekniikoiden ymmärtäminen ovat olennaisia ​​käytäntöjä. Lugao Power Co., Ltd. on suunnitellut ja valmistanut suurjännitekatkaisijoita neljän vuosikymmenen ajan ja toimittanut yli 30 000 yksikköä sähkölaitoksille ja teollisuudelle 50 maassa. Tehtaamme käyttää robottihitsausta, SF6-vuototestausta 1e-6 mbarl/s asti ja täydellisiä kokoonpanotehtaan hyväksyntätestejä IEC- ja ANSI-standardien mukaisesti.
