Mitä tekijöitä insinöörien tulee ottaa huomioon valitessaan rengaspääyksikköä?

Oikean rengaspääyksikön valinta on kriittinen päätös, joka vaikuttaa keskijännitejakeluverkkojen luotettavuuteen, turvallisuuteen ja käyttötehokkuuteen. Insinöörien valinta menee perusmäärityksiä pidemmälle – se sisältää oikosulkukestävyyden, eristystekniikan, ympäristöolosuhteiden ja pitkän aikavälin huoltostrategioiden arvioinnin. Huonosti valittuRing-pääyksikkövoi johtaa suunnittelemattomiin käyttökatkoihin, lisääntyneisiin valokaaren aiheuttamiin riskeihin ja korkeampiin kokonaiskustannuksiin. Siksi kuorman katkaisukytkimien, vian keskeytysmekanismien ja kotelointiluokituksen välisen vuorovaikutuksen ymmärtäminen on olennaista minkä tahansa vankan sähköjärjestelmän suunnittelun kannalta.

Lugao Power Co., Ltd.:ssä olemme käyttäneet vuosikymmeniä hioen lähestymistapaamme RMU-suunnitteluun. Tässä artikkelissa erittelemme tekniset tekijät, joiden pitäisi ohjata valintaprosessia. Dielektrisistä ominaisuuksista tulevaan skaalautumiseen tarjoamme tarkistuslistan, joka on linjassa sekä IEC- että IEEE-standardien kanssa. Suunnitteletpa toissijaista jakeluverkkoa tuulipuistoon, datakeskukseen tai teollisuuslaitokseen, nämä oivallukset auttavat sinua tekemään varman ja tietoon perustuvan päätöksen. Tehtaamme valmistaa vuosittain yli 10 000 yksikköä, ja olemme oppineet, että onnistuneet projektit alkavat aina oikeiden kyselyiden esittämisestä Ring-pääyksiköstä.

Sisällysluettelo

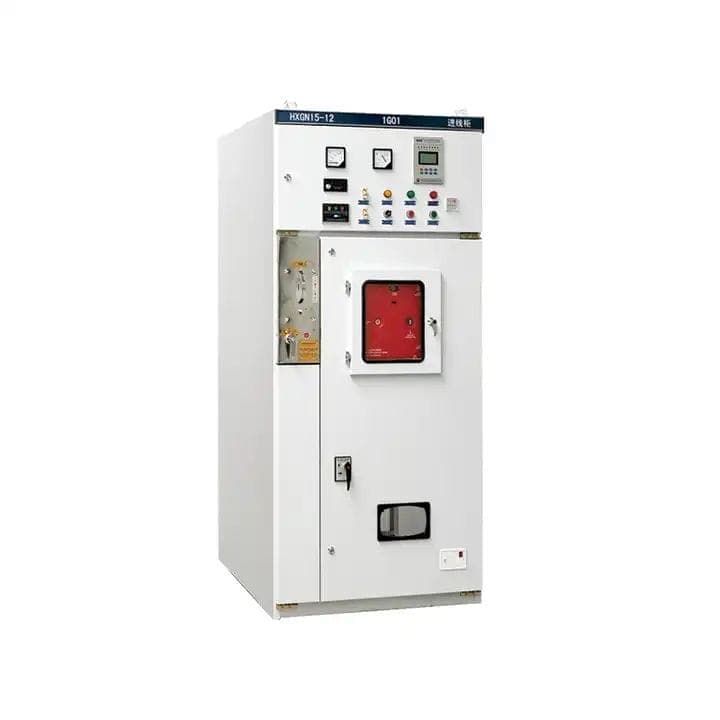

1. Mitkä ovat tärkeimmät sähköiset parametrit, jotka määrittävät renkaan pääyksikön suorituskyvyn?

Kun insinöörit määrittävät Ring-pääyksikön, ensisijaiset sähköparametrit muodostavat jokaisen suunnittelulaskennan selkärangan. Nämä parametrit määrittävät, pystyykö RMU käsittelemään normaaleja kuormitusvirtoja, ohimeneviä ylijännitteitä ja oikosulkutilanteita verkkoa vaarantamatta. Lugao Power Co., Ltd.:n tehdas vaatii jokaisen parametrin tarkistamista tyyppitesteillä, ja suosittelemme, että insinöörit pyytävät kolmannen osapuolen testiraportteja. Alla on kriittiset sähköiset parametrit, jotka sinun on analysoitava.

• Nimellisjännite (Ur):Tyypillisesti 12kV, 24kV tai 36kV toisiojakelua varten. RMU:n on kestettävä jatkuva käyttöjännite sekä tilapäiset ylijännitteet (esim. 1,2 x Ur 8 tunnin ajan). Tehtaamme Ring Main Unit -mallit kattavat 12 kV - 40,5 kV jännitteet ja 1,5 kertaa salamaimpulssin kestojännite 95 kV 24 kV versioissa.
• Nimellisvirta (Ir):Yleiset arvot ovat 630A tai 1250A syöttö- ja silmukkasovelluksissa. Mutta harkitse: odotetaanko RMU:n kestävän tulevan kuormituksen kasvun? Suosittelemme usein insinöörejä valitsemaan 1250A päävirtakisko, vaikka alkukuorma olisi 400A, koska tehdastietojen mukaan 70 % sähköasemista laajenee viidessä vuodessa.
• Lyhytaikainen kestävyysvirta (Ik):Yleensä 20kA/1s, 25kA/3s tai 31,5kA/1s. Tämä on kyky sietää oikosulkuvirtaa ilman mekaanisia tai lämpövaurioita. Teollisuusverkoille, joissa on korkea vikataso, suosittelemme vähintään 25 kA/3s. Meidän Lugao Power Co., Ltd. Ring-pääyksikkö saavuttaa 31,5kA/3s kaikissa virtakiskoliitännöissä.
• Huippukestovirta (Ip):2,5 kertaa Ik (esim. 50 kA 20 kA RMU:lle). Tämä sähködynaaminen kestävyys varmistaa, että johtimet eivät hylkää tai muotoile vian ensimmäisen huipun aikana.
• Nimellinen oikosulkukapasiteetti:Kuorman katkaisijoiden kohdalla tämä on kyky sulkeutua vian päälle. Tehtaamme yksiköt on mitoitettu 63 kA:n huippuvirtaukselle, mikä takaa vankan sulkemisen pahimmassa tapauksessa.
• Sisäinen kaariluokitus (IAC):IEC 62271-200 määrittelee IAC-luokitukset, kuten AFL/AFLR 12kV 20kA/1s. Suosittelemme aina insinöörejä määrittämään esteettömyyden IAC:n (esim. AFL rajoitetulle pääsylle). Lugao Power Co., Ltd. tarjoaa IAC A FL 31,5 kA/1s kaikissa Ring-pääyksikön koteloissa.

Näiden lisäksi ota huomioon tehotaajuuden kestojännite (kuiva ja märkä) ja osapurkaustasot. 24 kV RMU:n 1 minuutin tehotaajuuden keston tulee olla 50 kV. Osittaispurkauksen aloitusjännitteen on oltava yli 1,1 Ur. Tehtaamme käyttää automaattista PD-testausta jokaiselle Ring-pääyksikölle ennen toimitusta. Seuraavassa taulukossa on yhteenveto LGU-RMU-sarjan vakioparametreista, joita suunnittelijat voivat käyttää vertailukohtana.

Lopuksi insinöörien on tarkistettava kaikkien integroitujen katkaisijoiden nimellinen oikosulkukatkaisukyky. Kokemuksemme mukaan yleinen laiminlyönti on ohimenevän palautusjännitteen (TRV) ominaisuuksien huomioimatta jättäminen. Tehtaamme varmistaa, että jokainen rengaspääyksikkö tyhjiökatkaisijalla täyttää TRV-luokan C2 tai E2. Muista: sähköiset parametrit eivät ole riippumattomia; esimerkiksi korkeampi Ir usein heikentää oikosulkukestävyyttä lämpörajoitusten vuoksi. Tarkista aina käyttämällä valmistajan toimittamia vähennyskäyriä.Lugao Power Co., Ltd.tarjoaa ilmaisia ​​simulaatioraportteja pyynnöstä.

2. Miten eristysaine (SF6 vs. kuiva ilma vs. kiinteä) vaikuttaa luotettavuuteen ja ympäristönmukaisuuteen?

Ring-pääyksikön sisällä oleva eristysaine on enemmän kuin pelkkä eriste – se sanelee huoltovälit, vuotoriskit ja jopa viranomaishyväksynnän. Useimmat insinöörit tuntevat SF6:n (rikkiheksafluoridi) sen erinomaisten kaarensammutusominaisuuksien vuoksi, mutta kasvavat ympäristömääräykset (F-kaasumääräykset, EU 517/2014) vaativat vaihtoehtoja. Tehtaamme on kehittänyt sekä SF6-eristettyjä että ympäristöystävällisiä kuivailma + kiinteästi eristettyjä Ring Main Unit -linjoja. Näin kukin media vaikuttaa valintaasi.

• SF6-eristetty RMU:Tarjoaa kompaktin koon (jopa 70 % pienempi kuin ilmaeristetty), korkean dielektrisen lujuuden (3x ilmaan verrattuna) ja kestävän rakenteen. SF6:n ilmaston lämpenemispotentiaali (GWP) on kuitenkin 23 500. Vuoto alle 0,1 % vuodessa on hyväksyttävää, mutta säännöllinen kaasutiheyden seuranta vaaditaan. Meidän Lugao Power Co., Ltd. SF6 Ring -pääyksikkö käyttää laserhitsattuja ruostumattomasta teräksestä valmistettuja säiliöitä, joiden vuotuinen vuoto on alle 0,01 %.
• Kuiva ilma / N2-eristetty RMU:Käyttää puhdistettua ilmaa tai typpeä 1,2–1,5 baarin paineessa. GWP=0, ei raportointivelvoitteita, mutta vaatii suuremmat kotelon mitat (20-30 % suurempi) ja pienemmän dielektrisen lujuuden. Tehtaamme kuivailma-RMU täyttää 24 kV:n arvot 1,4 baarin absoluuttisella paineella ja mukana on vakiona aktiivinen paineenvalvonta.
• Kiinteä eristetty RMU:Epoksihartsikapselointi eliminoi kaasuvuodon kokonaan. Erittäin kestävä tärinäalttiisiin ympäristöihin, kuten offshore-alustoille. Huono puoli: suurempi paino ja rajoitettu korjattavuus. Kaupunkien sähköasemille kiinteästi eristetty Ring-pääyksikkömme tarjoaa 100 % vihreän valtuustiedot ja osittaisen purkausvapaan suorituskyvyn.

Luotettavuuden näkökulmasta huomioi toimintaympäristö. Rannikkoalueilla, joilla on korkea kosteus, SF6 ja kiinteä eristys ovat parempia, koska kuivailmajärjestelmät voivat vaatia lisäkuivauspatruunoita. Kylmässä ilmastossa (alle -25 °C) SF6 saattaa nesteytyä, ellei lämmittimiä tai kaasuseoksia (SF6/N2) käytetä. Tehtaamme ratkaisee tämän erityisellä kaasuseoksella arktisen luokan rengaspääyksikössämme. Arvioi myös valmistajan kyky suorittaa täyttö paikan päällä. Lugao Power Co., Ltd. tarjoaa maailmanlaajuisia palveluryhmiä, jotka on koulutettu sekä SF6:een että ympäristöystävälliseen mediaan.

Ympäristövaatimusten noudattamisesta ei voida nyt neuvotella. Monet hyödyllisyystarjoukset vaativat elinkaariarvioinnin (LCA). Tehtaamme on suorittanut RMU-portfoliomme LCA:n, joka osoittaa, että kuivailmarengaspääyksikkö vähentää hiilijalanjälkeä 98 % 30 vuoden aikana verrattuna SF6:een. Green Building -sertifikaattien (LEED, BREEAM) parissa työskenteleville insinööreille alhaisen GWP:n RMU:n valitseminen voi edistää hyvityksiä. SF6 tarjoaa kuitenkin edelleen vertaansa vailla olevan kompaktin maanalaisille sähköasemille. Päätösmatriisin tulee sisältää: tilarajoitukset, vuotojen seurantakyky ja paikalliset ympäristömääräykset. Lugao Power Co., Ltd. tarjoaa hybridiratkaisun: SF6-pääsäiliö, jossa on kuivailmakaapeliosastot, tasapainottava suorituskyky ja kestävyys.

3. Miksi insinöörien tulisi arvioida vianteko- ja katkaisukapasiteetti ennen valintaa?

Vianteko- ja katkaisukapasiteetti ovat minkä tahansa Ring-pääyksikön turvaverkko. Vaikka kuorman katkaisukytkin voi katkaista kuormitusvirrat nimellisvirtaan asti, vikatilanne vaatii, että RMU voi sulkeutua oikosulkuun (valmistuskapasiteetti) ja katkaista sitten vikavirran (katkaisukapasiteetti) – usein yhdessä ylävirran suojauksen kanssa. Tehtaamme on nähnyt vikoja, joissa insinöörit olettivat RMU:n erottimen pystyvän käsittelemään katkaisijan kaltaisia ​​vikatehtäviä. Tämä on vaarallinen väärinkäsitys.

• Viantekokyky (huippuarvo):Ring-pääyksikön kuormankatkaisijan valmistuskapasiteetti on tyypillisesti 2,5-3 kertaa nimellislyhytaikavirta. 25kA/3s RMU:n valmistuskapasiteetin tulee olla vähintään 62,5kA huippu. Tehtaamme testaa jokaisen erän synteettisellä testipiirillä varmistaakseen suorituskyvyn pahimmassa mahdollisessa epäsymmetrisyydessä.
• Viankatkaisukyky (RMS):Vakiokuorman katkaisijoita ei ole suunniteltu katkaisemaan oikosulkuvirtoja; ne luottavat sulakkeisiin tai ylävirran katkaisimiin. Jos suunnittelussasi käytetään RMU:ta vain kytkinlaitteena, varmista, että ylävirran katkaisija on koordinoitu sulakkeen ominaisuuksien kanssa. Tyhjiökatkaisijalla varustetun rengaspääyksikön katkaisukapasiteetti voi kuitenkin olla jopa 31,5 kA symmetrisesti. Lugao Power Co., Ltd. tarjoaa RMU:n integroidulla VCB:llä, katkaisukapasiteetti 25 kA 24 kV jännitteellä.
• Siirtovirran katkaisu:Silmukkakonfiguraatioissa, kun toinen puoli on auki ja tapahtuu vika, RMU:n on katkaistava siirtovirta (tyypillisesti jopa 1,2x Ir). Tehtaamme SF6 kolmiasentoinen kytkin (kiinni, auki, maadoitettu) on testattu 1000 toiminnolle siirtovirralla 850A.

Toinen kriittinen tekijä on maadoituskytkimen valmistuskyky. Maadoituskytkimien on kyettävä sulkeutumaan jännitteisen vian kohdalta – tämä vaatimus jätetään usein huomiotta. Standardin IEC 62271-102 mukaan maadoituskytkimen nimellisoikosulkukapasiteetin tulee olla yhtä suuri kuin huippukestävyysvirta. Tehtaamme Ring-pääyksikkö sisältää lukitun maakytkimen, joka on testattu 62,5 kA:n huipulla. Suosittelemme aina insinöörejä pyytämään testitodistuksia sekä valmistus- että rikkomistehtävistä, ei vain lämmönkestävyydestä.

Lisäksi ota huomioon vikoja aiheuttavien toimenpiteiden määrä ennen huoltoa. Tyhjiökatkaisijoiden sähköinen kestokyky voi olla 100 täyttä vikatoimintoa nimellisvirralla. Tehtaamme käyttää kupari-kromikoskettimia saavuttaakseen 30 täydellistä vikakatkoa 31,5 kA:lla. Sitä vastoin SF6-kiertokytkimillä on alhaisempi viankatkaisukyky – ne riippuvat kaaren paineen noususta. Kokemuksemme mukaan rengaspääyksikkö, jossa on yhdistelmä sulakekytkintä syöttölaitteen suojaamiseksi ja VCB tuloliitännälle, antaa parhaan tasapainon. Lugao Power Co., Ltd. tarjoaa koordinointitutkimuksen osana teknistä tukeamme varmistaakseen, että vikakapasiteettisi ovat linjassa releasetusten ja muuntajan syöttöjen kanssa.

4. Mitkä mekaaniset ja ympäristön kestävyystestit vahvistavat rengaspääyksikön ankariin olosuhteisiin?

Jopa parhaat sähköiset parametrit eivät tarkoita mitään, jos Ring-pääyksikkö epäonnistuu korroosion, tärinän tai äärimmäisten lämpötilojen vuoksi. Insinöörien on katsottava teknisiä tietoja pidemmälle ja vaadittava todisteita mekaanisesta ja ympäristön kestävyydestä. Tehtaallamme on ISO 17025 -akkreditoitu laboratorio, jossa jokainen RMU-suunnittelu suoritetaan seuraaville validointitesteille. Nyrkkisääntönä on, että jos valmistaja ei voi toimittaa näitä raportteja, älä määritä tuotettaan.

• Mekaaninen kestävyys (M1/M2-luokka IEC 62271-1:n mukaan):M1 = 1000 toimintoa, M2 = 5000 toimintoa kuorman katkaisukytkimille. Ring-pääyksiköille usein kytketyissä verkoissa (esim. kondensaattoriryhmät tai tuuliturbiinit) suosittelemme M2-luokkaa. Meidän Lugao Power Co., Ltd. Ring-pääyksikkö suorittaa 10 000 toimintoa kolmiasentoisella kytkimellä ilman huoltoa.
• IP-suojausluokitus:Ulkokäyttöön tarkoitetulle RMU:lle (kioskityyppi) IP54 tai IP65 on pakollinen. Sisäkäyttöön, vähintään IP3X. Tehtaamme tarjoaa IP67-luokituksen upotusalttiille alueille – testattu 1 metrin vedessä 30 minuutin ajan.
• Korroosionkestävyys (C5-M korkea korroosiokyky):ISO 12944:n mukaan teollisuus- tai merialueilla käytettävät kotelot vaativat C5-M-pinnoitteen. Tehtaamme käyttää nanokeraamista esikäsittelyä + polyesterijauhemaalausta, joka läpäisee 1000 tunnin suolasuihkutestin ASTM B117:n mukaisesti.
• Lämpötilan nousutesti:1,1-kertaisella nimellisvirralla koskettimien lämpötilan nousu ei saa ylittää 65 K hopeoiduissa koskettimissa. Tehtaamme suorittaa valokuituvalvottuja lämpötilan nousutestejä varmistaen, että Ring-pääyksikkömme toimii 15 % viileämmin kuin IEC-rajat.
• Oikosulku ja sisäinen kaaritesti:Normaalin 1 s kaaren lisäksi testaamme paineenalennustehokkuutta. Tehtaamme RMU:ssa on takakaarikanava, joka ohjaa kaasut pois käyttäjästä, varmennettu täyden mittakaavan testillä 31,5 kA/1s.

Seisminen pätevyys jää usein huomiotta. Maanjäristysalttiilla alueilla Ring-pääyksikön on kestettävä kiihtyvyystasoja (0,5–1,0 g) menettämättä toimivuutta. Tehtaamme on hyväksynyt RMU:n 0,8 g vaakasuoraan ja 0,4 g pystysuoraan IEEE 693:n mukaan. Harkitse myös korkeuden alentamista: yli 1000 m dielektrinen lujuus pienenee noin 1 % 100 metriä kohti. 2000 metrin etäisyydelle asennuksista tehtaallamme on muunneltu eristysrakenne, jossa on suuremmat välykset.

Pyydä lopuksi tyyppitestiraportit riippumattomalta laboratoriolta, kuten KEMA, CESI tai IPH. Näiden raporttien tulee sisältää lämpö-, dielektriset ja mekaaniset sekvenssit. Lugao Power Co.,Ltd. tarjoaa täydelliset tyyppitestiraporttimme insinöörien saataville suojatun portaalin kautta. Olemme myös ottaneet käyttöön digitaalisen kaksoispalvelun: simuloimme tietyn Ring Main Unit -kokoonpanosi mekaanista käyttöikää elementtianalyysin avulla. Tämä ennakoiva validointi varmistaa, että mikään piilotettu heikkous ei vaaranna verkkoasi.

5. Miten elinkaarikustannukset ja modulaarisuus voivat vaikuttaa sähköaseman pitkän aikavälin suunnitteluun?

Insinöörit keskittyvät usein alkuperäisiin hankintakustannuksiin, mutta rengaspääyksikön kokonaiskustannukset (TCO) ovat 20–40 vuotta. Tehtaamme on analysoinut tietoja yli 500 sähköasemalta ja havaitsimme, että ylläpito, energiahäviöt ja laajennuskustannukset muodostavat 60 % kokonaiskustannuksista. Siksi RMU:n valitseminen pelkästään ennakkohinnan perusteella johtaa korkeampiin pitkän aikavälin kustannuksiin. Näin omaksut elinkaarinäkökulman.

• Huoltovälit ja pääsy:SF6-suljettu RMU ei vaadi kaasunkäsittelyä 20 vuoteen, jos vuotoaste on alle 0,1 % vuodessa. Tehtaamme Ring-pääyksikkö on huoltovapaa kytkentäkammio. Kuivailmayksiköissä tarvitaan kuitenkin säännöllisiä paineentarkistuksia. Koulutamme paikallisia yhteistyökumppaneita suorittamaan 5 vuoden tarkastuksia.
• Energiahäviöt (kuormitushäviöt):Kuparihäviöt kiskoissa ja koskettimissa voivat olla merkittäviä. 630 A RMU, jonka häviöt ovat 150 W täydellä kuormituksella 20 vuoden ajan (olettaen 0,12 dollaria/kWh), maksaa pelkkänä 3150 dollaria häviöistä. Tehtaamme optimoi koskettimien suunnittelun käyttämällä hopea-nikkeli-seosta, mikä vähentää häviöitä 18 % verrattuna standardimalleihin.
• Modulaarisuus ja laajennettavuus:Tulevaisuuden kestävän rengaspääyksikön pitäisi mahdollistaa syöttömoduulien lisääminen ilman kaasun käsittelyä tai virtakiskojen purkamista. Tehtaamme tarjoaa modulaarisen "plug-and-bus" -järjestelmän: voit laajentaa 2-syöttöisen RMU:n 6 syöttölaitteeseen kahdessa tunnissa. Tämä modulaarisuus välttää kalliit sähköasemien uusinnat.
• Varaosien saatavuus:Varmista, että valmistaja antaa varaosille vähintään 25 vuoden takuun. Lugao Power Co., Ltd. Varastossa on kaikki RMU-malleidemme komponentit, ja annamme jokaiselle yksikölle ainutlaatuisen QR-koodin osien välitöntä tunnistamista varten.

Lisäksi harkitse suunnittelemattomien käyttökatkojen kustannuksia. Tehtaamme luotettavuustietokannan mukaan Ring Main Unit sisäisellä kaariluokittelulla ja vikasietoisilla mekanismeilla lyhentää käyttökatkoksia 80 %. Sisällytämme itsediagnostiikkaantureita (lämpötila, osapurkaus, kaasutiheys), jotka kytkeytyvät pilvipohjaiseen valvontaalustaan. Tämä ennakoiva ylläpitoominaisuus lisää alkukustannuksia 3–5 %, mutta alentaa elinkaarikustannuksia keskimäärin 22 %. Suosittelemme kriittisen infrastruktuurin (sairaalat, datakeskukset) parissa työskenteleville insinööreillemme "Älykästä RMU:ta", jossa on reaaliaikainen analytiikka.

Lopuksi arvioi valmistajan kyky tarjota koulutusta ja etätukea. Tehtaamme sisältää 2 päivän paikan päällä tapahtuvan käyttöönottokoulutuksen jokaiselle Ring Main Unit -tilaukselle sekä 10 vuoden takuun tyhjiökatkaisijalle. Kun lasket TCO:ta, ota huomioon käytöstäpoistokustannukset: SF6-yksiköt vaativat sertifioidun kaasun talteenoton, kun taas ympäristöystävällinen kuivailma-RMU voidaan romuttaa ilman erityisiä toimenpiteitä. Valitsemalla Lugao Power Co., Ltd.:n insinöörit yhdistävät taloudellisen suunnittelun toiminnan erinomaisuuteen.

Yhteenveto: Teknisten tekijöiden integrointi johdonmukaiseen RMU-strategiaan

Ring-pääyksikön valitseminen on moniulotteinen haaste, joka tasapainottaa sähkön kestävyyttä, ympäristöön sopeutumiskykyä, turvallisuutta ja taloudellista ennakointia. Insinöörien on asetettava etusijalle nimellisjännite ja oikosulkukapasiteetti ei-neuvottelukelpoisina perusteina. Sitten eristysaineen valinta (SF6, kuiva ilma tai kiinteä) muokkaa sekä säädöstenmukaisuutta että fyysistä jalanjälkeä. Vianteko/katkaisukapasiteetit on varmennettava tyyppitesteillä, ei vain teknisillä väitteillä. Ankarissa ympäristöissä vaaditaan todisteita mekaanisesta kestävyydestä ja korroosionkestävyydestä. Lopuksi elinkaarikustannusanalyysi, joka sisältää modulaarisuuden ja ennakoivan huollon, estää kalliit jälkiasennukset. Lugaossa tehdasinsinöörimme tekevät yhteistyötä asiakkaiden kanssa luodakseen räätälöityjä RMU-ratkaisuja, jotka noudattavat näitä periaatteita. Kutsumme sinut hyödyntämään 20 vuoden kenttätietoamme ja Ring Main Unit -konfiguraattoriamme rakentaaksesi spesifikaation, joka tarjoaa turvallisuutta, luotettavuutta ja arvoa vuosikymmeniä.
