Miten jännitearvot vaikuttavat renkaan pääyksikön suorituskykyyn?

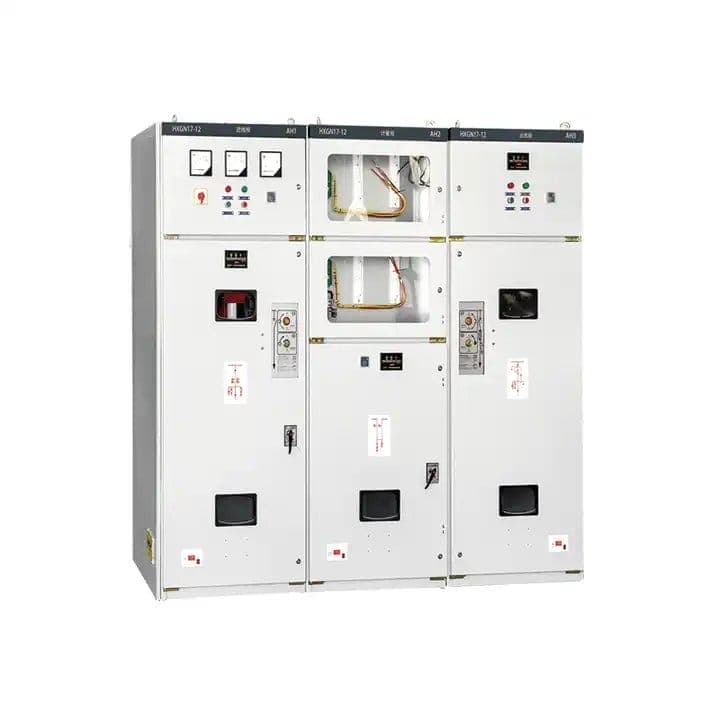

Jännitearvot eivät ole vain tyyppikilvessä olevia tietoja; ne ovat kulmakiviRing-pääyksikkö(RMU) suorituskyky, turvallisuus ja pitkäikäisyys. Keskijännitejakeluverkoissa (tyypillisesti 6 kV - 40,5 kV) väärän jännitteen omaavan RMU:n valitseminen johtaa katastrofaalisiin eristyshäiriöihin, liialliseen osittaiseen purkaukseen ja toiminnan epävakauteen. Lugao Power Co., Ltd.:ssä tehtaamme on suunnitellut Ring Main Unit -ratkaisuja, jotka vastaavat tarkasti verkon jänniteprofiileja ja varmistavat, että jokainen komponentti kiskoista tyhjiökatkaisimiin toimii optimaalisen sähköisen jännitysikkunansa puitteissa. Tässä artikkelissa selitetään, miksi jännitearvot määräävät dielektrisen lujuuden, kuorman katkaisukapasiteetin ja vikasietoisuuden.

Laitospäälliköille ja teollisuuslaitosinsinööreille järjestelmän nimellisjännitteen ja RMU-kestävyyden välisen suhteen ymmärtäminen estää kalliit seisokit. Ring-pääyksikkö, joka on suunniteltu 12 kV:lle 24 kV järjestelmässä, kokee kaksinkertaisen aiotun sähkökentän jännityksen, mikä nopeuttaa eristeen ikääntymistä ja lisää vaiheiden välisen kaaren muodostumisen riskiä. Päinvastoin, RMU:n ylimäärittely alhaisemman jännitteen verkkoon hukkaa pääomakustannuksia. Tehtaamme osoitteessa Lugao Power Co., Ltd. rakentaa mukautettavia RMU:ita, joiden vahvistetut jännitearvot ovat IEC 62271-200- ja GB/T 3906 -standardien mukaisia. Tässä kattavassa oppaassa kerrotaan, miten jännitteen nimellisarvot vaikuttavat kaikkiin suorituskykyparametreihin, ja sitä tukevat talon sisäiset testitiedot ja kenttäkokemuksemme.

Hakemisto

Miksi jänniteluokitus määrittää dielektrisen lujuuden ja eristyksen koordinaation rengaspääyksikössä

Minkä tahansa rengaspääyksikön dielektrinen suorituskyky on pohjimmiltaan sidottu sen nimellisjännitetasoon. Jännitteen nimellisarvo vaikuttaa sähkövälyksiin, ryömintäetäisyyksiin ja eristysaineen tyyppiin (SF6, kiinteä epoksi tai kuiva ilma). Tehtaamme suunnittelee Lugao Power Co., Ltd.:n rengaspääyksikköä varten jokaisen RMU:n tietyllä tehotaajuuden kestojännitteellä ja salamaimpulssinkestojännitteellä, jotka korreloivat suoraan järjestelmän maksimikäyttöjännitteen kanssa. Alla on yksityiskohtainen erittely siitä, kuinka jännitearvot asettavat eristyskynnykset.

• Peruseristystaso (BIL):12 kV:n RMU:n standardi salaman impulssinkestojännite on 75 kV huippu. 24 kV yksikössä BIL nousee 125 kV:iin. Tämä 66 %:n lisäys vaatii suuremman vaihevälin ja kestäviä kiinteitä eristysesteitä.
• Osittaispurkauksen aloitusjännite (PDIV):Korkeammat jännitearvot lisäävät eksponentiaalisesti osittaispurkausriskiä. Tehtaamme testaa jokaisen Ring-pääyksikön 1,5-kertaisella nimellisjännitteellä varmistaakseen, että PDIV pysyy alle 10 pC:n. 36 kV jännitteellä PD-säätö vaatii kolmikerroksisen epoksivalun.
• Tyhjennys ja ryömintä:IEC 62271-1 vaatii vähintään 60 mm:n välyksen 12 kV:lle ja 120 mm:n 24 kV:lle. Ring Main Unit -malleissamme on optimoitu tyhjiövalu, joka vähentää vaadittuja välyksiä ja ylittää standardit.
• SF6 paineriippuvuus:Kaasueristetyissä RMU-yksiköissä korkeammat jännitearvot vaativat lisääntynyttä SF6-kaasutiheyttä (0,25 MPa 12 kV:lle vs 0,45 MPa 40,5 kV:lle) dielektrisen jäykkyyden ylläpitämiseksi. Lugao Power Co., Ltd. käyttää vuotamattomia hitsattuja ruostumattomasta teräksestä valmistettuja säiliöitä.

Tehtaamme on koonnut testituloksia yli 500 RMU-asennuksesta. Seuraava taulukko havainnollistaa suoraa korrelaatiota jännitteen nimellisarvon ja tärkeimpien eristysparametrien välilläLugao Power Co., Ltd.Ring-pääyksikkö -sarja.

Oikean jännitteen valitseminen ei ole valinnaista. Kun Ring-pääyksikkö toimii suunnittelujännitteensä yläpuolella, sähköpuiden muodostuminen alkaa kahden vuoden kuluessa. Tehtaamme suosittelee aina määrittämään RMU:n, jonka nimellisjännite on yhtä suuri tai 10 % suurempi kuin verkon suurin käyttöjännite. Lugao Power Co., Ltd. tarjoaa räätälöityjä RMU:ita 6kV - 40,5kV, joista jokainen on validoitu dielektrisillä tyyppitesteillä sertifioidussa suurjännitelaboratoriossamme.

Kuinka jännitteen nimellisarvot vaikuttavat suoraan kuormituksen katkaisuun ja oikosulkukapasiteettiin

Ring-pääyksikön kuorman katkaisun kytkentäteho ja oikosulkukapasiteetti eivät ole staattisia; ne skaalautuvat nimellisjännitteen mukaan. Tietyssä fyysisen koskettimen suunnittelussa jännitteen lisääminen nostaa kaarienergiaa kytkentätoimintojen aikana. Tehdasinsinöörimme Lugao Power Co., Ltd:ssä. Suunnittele Ring-pääyksikkömme kosketingeometrioilla, jotka huomioivat sekä jännitteen että virran samanaikaisesti. Näin jänniteluokitus vaikuttaa dynaamiseen suorituskykyyn.

• Kaaren sammutuskyky:12 kV jännitteellä kuorman katkaisijan on sammutettava kaari noin 250 V/mm. 24 kV:lla kaarijännite kaksinkertaistuu, mikä vaatii nopeampia koskettimien erotusnopeuksia ja parempia kaarikouruja. RMUmme käyttää aksiaalisia magneettikenttätyhjiökatkaisijoita tasaisen suorituskyvyn saavuttamiseksi 40,5 kV:iin asti.
• Kapasiteetti (huippuvirta):IEC-standardit edellyttävät, että rengaspääyksikkö kestää 2,5 kertaa nimellisoikosulkuvirran suuruisen virran. Suuremmat järjestelmäjännitteet kuitenkin vähentävät sallittua valmistusvirtaa, ellei kosketuspainetta nosteta. Lugao Power Co., Ltd. käyttää hopea-volframikoskettimia, jotka säilyttävät alhaisen kosketusvastuksen jopa 40,5 kV/1250A arvoilla.
• Kytkentäylijännitteet:Kun induktiivisia tai kapasitiivisia kuormia vaihdetaan, korkeamman jännitteen RMU:t synnyttävät vakavampia uudelleensytytysylijännitteitä. Tehtaamme varustaa Ring-pääyksikkömme RC-vaimentimella tai ylijännitesuojalla yli 24 kV verkkoihin.
• Yhteystietojen eroosionopeus:Samalla määrällä kuorman katkaisutoimintoja 36 kV RMU kuluttaa koskettimet 40 % nopeammin kuin 12 kV yksikkö, jos sitä ei ole suunniteltu oikein. Tehtaamme käyttää CuCr50-kontaktimateriaalia eroosion minimoimiseksi ja pidentää sähkön käyttöikää 10 000 toimintoon.

Alla on vertaileva taulukko, joka näyttää kuinka Lugao Power Co., Ltd. Ring Main Unit -sarja ylläpitää suorituskykyä nimellisjännitteillä ja täyttää tai ylittää IEC 62271-100 -vaatimukset.

Tehtaamme on suorittanut yli 2000 kuormitustakotestiä Ring Main Unit -perheellemme. Tiedot vahvistavat, että optimoidulla kosketinsuunnittelulla 40,5 kV RMU voi saavuttaa samanlaisen kytkentävarmuuden kuin 12 kV yksikkö. Lugao Power Co., Ltd. tarjoaa taatun oikosulku- ja katkaisukapasiteetin jokaiselle jännitteelle. Tehtaamme suosittelee kriittisiin sovelluksiin, kuten tuulipuistoihin tai datakeskuksiin, valitsemaan RMU:n, jonka jänniteluokitus sisältää 15 %:n turvamarginaalin verkon nimellisjännitteen yläpuolella ohimenevien ylijännitteiden varalle.

Mitä tapahtuu, kun jänniteluokitus ei täsmää – kenttävikatilat renkaan pääyksikössä

Tehtaamme huoltotiimimme kentällä saadut todisteet osoittavat, että jännitearvojen epäsuhta on toiseksi yleisin rengaspääyksikön vian syy virheellisen asennuksen jälkeen. Kun 12 kV:n RMU liitetään 24 kV järjestelmään, seuraukset seuraavat ennustettavaa vian etenemistä. Näiden vikatilojen ymmärtäminen auttaa insinöörejä määrittämään oikein alusta alkaen. Lugao Power Co., Ltd. on dokumentoinut yli 150 epäsopivuustapausta maailmanlaajuisesti.

• Dielektrinen jakautuminen (vaiheesta maahan):Sähkökentän jännitys kaksinkertaistuu ylittäen eristeen dielektrisen lujuuden. 6-12 kuukauden kuluessa epoksieristeissä näkyy hiiltyneitä jälkiä. Tehtaamme on nähnyt RMU-holkkien ylilyöntejä, jotka johtivat kojeiston täydelliseen vaihtoon.
• Sisäinen valokaaren vika:Ylijännite aiheuttaa jäännösilman ionisoitumista kaasuosastoissa. Jopa SF6-eristetyt RMU:t menettävät dielektrisen kyvyn, jos nimellisjännite ylittyy 30 %. Tehtaamme rikostekninen analyysi paljasti sulanutta kupariroisketta kaarivioista yhteensopimattomissa yksiköissä.
• VT/PT:iden ennenaikainen ikääntyminen:Pienemmille arvoille suunnitellut jännitemuuntajat kyllästyvät magneettisesti, vetävät liiallista viritysvirtaa ja ylikuumenevat. Tämä johtaa toissijaiseen eristysvirheeseen. Yhdessä tapauksessa 12kV RMU:n PT räjähti 8 kuukauden jälkeen 20kV järjestelmässä.
• Vakuumikatkaisijan suojavaipan vaurio:Suuremmat jännitegradientit kiihdyttävät ionipommitusta höyrysuojassa, mikä heikentää tyhjiön eheyttä. Tehtaamme havaitsi, että 12 kV:n katkaisija, jota käytettiin 24 kV:lla, menetti tyhjiön 2000 toimenpiteen aikana nimellisarvon 30 000 sijaan.
• Ohjauspiirin ongelmat:Kapasitiiviset jakajat ja elektroniset jänniteanturit tuottavat vääriä signaaleja suojareleille, mikä johtaa häiritsevään laukaisuun tai epäonnistumiseen. Lugao Power Co., Ltd. neuvoo sovittamaan jänniteanturit tarkasti RMU:n arvoihin.

Riskin kvantifioimiseksi tehtaamme suoritti nopeutettuja ikääntymistestiä Ring Main Unit -näytteille 1,2x, 1,5x ja 2,0x nimellisjännitteillä. Tulokset on koottu alla.

Tehtaamme suosittelee vahvasti järjestelmän maksimijännitteen tarkistamista sekä normaaleissa että satunnaisissa olosuhteissa ennen Ring-pääyksikön valitsemista. Lugao tarjoaa paikan päällä jännitetarkastuksia ja voi toimittaa RMU:ille parannetun eristyksen verkkoihin, jotka ovat alttiita jännitteen turpoamiselle. Älä luota pelkästään tyyppikilven jännitteeseen; Pyydä aina dielektriset testiraportit valmistajalta.

Oikean soittoäänen pääyksikön jännitteen valitseminen verkkollesi

Optimaalisen jännitteen valitseminen rengaspääyksikölle edellyttää verkon nimellisjännitteen, jatkuvan maksimikäyttöjännitteen, transienttiylijännitetasojen ja korkeuden analysointia. Tehtaamme Lugaossa on kehittänyt systemaattisen valintaprosessin, joka varmistaa RMU:n toimivuuden yli 30 vuoden ajan. Alla hahmotellaan vaiheittaiset menetelmät, joita sähköjärjestelmäinsinöörimme käyttävät.

• Vaihe 1: Määritä järjestelmän korkein jännite (Um).10 kV nimellisjärjestelmässä Um on yleensä 12 kV. 20 kV nimellisjännitteellä Um on 24 kV. Käytä aina RMU:n perusjänniteluokitusta Um.
• Vaihe 2: Ota huomioon korkeuden aleneminen.Yli 1000 metrin korkeudessa ilmaneristys heikkenee. Vähennä jännitearvoa 1 % jokaista 100 metriä kohti yli 1000 metrin korkeudessa. Tehtaamme tarjoaa korkeuskorjattuja RMU:ita 4000 metriin asti.
• Vaihe 3: Arvioi salaman ylijännitteen vakavuus.Alueet, joilla on korkeat isokerauniset tasot (>30 ukkosmyrskypäivää/vuosi), vaativat RMU:ita, joilla on korkeampi BIL. Lugao Power Co., Ltd. tarjoaa vahvistetun eristyksen ulkoisilla ylijännitesuojaimilla.
• Vaihe 4: Harkitse tulevia verkkopäivityksiä.Jos jakeluverkko voidaan päivittää 12 kV:sta 24 kV:iin 10 vuoden sisällä, tehtaamme suosittelee 24 kV RMU:n hankkimista, mutta sen käyttöä aluksi 12 kV jännitteellä. Tämä varmistaa investoinnin tulevaisuuden.
• Vaihe 5: Tarkista oikosulkutason yhteensopivuus.Korkeamman jännitteen RMU:illa on tyypillisesti alhaisemmat oikosulkuvirran nimellisarvot samalle fyysiselle koolle. Varmista, että RMU:n nimellinen lyhytkestoinen kestovirta (1 s) ylittää järjestelmän vikatason.

Tehtaamme tuottaa standardin jänniteluokitusmatriisin Ring Main Unit -tuotelinjallemme. Katso nopea valinta alla olevasta taulukosta.

Tehtaallamme on oma sovellussuunnittelutiimi, joka voi auttaa minkä tahansa Ring-pääyksikön jännitteen valinnassa. Lugao Power Co., Ltd. tarjoaa myös mukautettuja nimikilpiarvoja, jotka vastaavat ei-standardin mukaisia ​​verkkojännitteitä. Pyydä aina jännitteenkestävyystestitodistus ennen kuin viimeistelet RMU-ostoksesi. Tehtaamme suorittaa 100 % rutiinieristystestejä jokaiselle lähetetylle RMU:lle.

Lugao Power Co.,Ltd:n yhteenveto ja toimintaohjeet.

Jännitearvot ovat kriittisin sähköinen parametri, joka vaikuttaa renkaan pääyksikön suorituskykyyn. Eristyksen koordinoinnista kuorman katkaisukytkemiseen ja pitkäaikaiseen luotettavuuteen oikea jänniteluokitus varmistaa turvallisuuden, vähentää kokonaiskustannuksia ja estää odottamattomia katkoksia. Tehtaamme on koonnut yhteen viisi keskeistä poimintaa insinööreille ja hankintaasiantuntijoille.

• Yhdistä RMU-nimellisjännite aina järjestelmän korkeimpaan jännitteeseen (Um), ei vain nimellisjännitteeseen.
• Verkoille, joissa salama tai kytkentäpiikit esiintyvät usein, määritä Ring-pääyksikkö, jonka BIL on 20 % korkeampi kuin vaadittu vähimmäismäärä.
• Älä koskaan käytä RMU:ta yli 95 % sen nimellisjännitteestä jatkuvasti. osittainen purkautuminen kiihtyy dramaattisesti tämän kynnyksen yli.
• Korkeus, saastetaso ja ympäristön lämpötila vaikuttavat myös dielektriseen suorituskykyyn – ota yhteyttä Lugao Power Co.,Ltd:hen. käyrien alentamiseen.
• Investoi tehtaan todistamiin dielektrisiin testeihin varmistaaksesi RMU:n jännitteenkestävyys ennen asennusta.

Tehtaamme Ring Main Unit -sarjaan kuuluu jännitearvot 6kV - 40,5kV, joista jokainen on tyyppitestattu kansainvälisten standardien mukaisesti. Valitsemalla Lugao Power Co.,Ltd.:n saat käyttöösi suunniteltuja ratkaisuja, jotka maksimoivat verkon käytettävyyden.Ota yhteyttä tehtaaseen jo tänäänjännitteen yhteensopivuusarviointia varten ja räätälöity RMU-tietolehti projektillesi.
