Kuinka suurjännitekatkaisijat suojaavat teollisuuslaitteita vioista?

Teollisissa voimajärjestelmissä laitteet, kuten suuret moottorit, muuntajat, kytkinlaitteet ja kaapelit, ovat jatkuvasti alttiina sähkövikoille – oikosuluille, maasuluille ja ylikuormituksille, jotka voivat aiheuttaa katastrofaalisia vahinkoja millisekunnissa. AKorkeajännitekatkaisintoimii ensisijaisena suojalaitteena, joka eristää vialliset osat ja estää vikavirtoja tuhoamasta arvokasta teollisuusomaisuutta. Suojausmekanismi toimii tunnistus-, laukaisu- ja valokaaren sammutusjakson kautta. Vian ilmetessä suojareleet havaitsevat epänormaalin virran tai jännitteen ja lähettävät laukaisusignaalin suurjännitekatkaisijalle. Katkaisija avaa sitten koskettimet ja piirtää kaaren, jonka sammutusaine – tyypillisesti SF6-kaasu, tyhjiö tai öljy – sammuttaa nopeasti 30–50 millisekunnissa. Tämä nopea keskeytys rajoittaa läpäisyenergiaa (I²t), mikä minimoi laitteisiin kohdistuvan lämpö- ja mekaanisen rasituksen. Tehtaamme osoitteessa Lugao Power Co., Ltd. on valmistanut yli 10 000 korkeajännitekatkaisijayksikköä teollisiin sovelluksiin, ja olemme dokumentoineet, että asianmukainen katkaisijoiden valinta ja koordinointi vähentävät laitevauriokustannuksia jopa 70 prosenttia.

Suojaus ei kuitenkaan tarkoita vain vikojen poistamista, vaan sen tekemistä aiheuttamatta jännitehäviöitä, jotka vaikuttavat muihin kuormiin, ja luomatta tuhoisia kytkentäylijännitteitä. Nykyaikaiset suurjännitekatkaisijat sisältävät esiasennusvastuksia, sulkuvastuksia ja synkronoitua kytkentätekniikkaa ohimenevien ylijännitteiden vähentämiseksi. Niissä on myös usean laukauksen uudelleensulkemisominaisuus ilmajohtosovelluksissa, vaikka teollisuuslaitoksissa, joissa on kaapeliverkko, suositaan yleensä yksittäislaukaisua, jotta vältetään pysyvän vian uudelleensyöttö. Lisäksi katkaisijan on koordinoitava ylä- ja alavirran suojalaitteiden (sulakkeet, releet ja muut katkaisijat) kanssa selektiivisen laukaisun saavuttamiseksi, mikä tarkoittaa, että vain viallinen osa on eristetty, kun laitoksen muu osa jatkaa toimintaansa. Tässä artikkelissa käsitellään suurjännitekatkaisijoiden yksityiskohtaisia ​​suojausperiaatteita, teknisiä parametreja ja sovellusstrategioita. Jaamme myös kenttätapaustutkimuksia vuodestaLugao Power Co., Ltd.jotka havainnollistavat, kuinka katkaisijamme ovat säästäneet teollisuusasiakkaita suurilta tuotantotappioilta ja laitteiden vaihtokustannuksilta.

Sisällysluettelo

• 1. Miksi nopeat vian keskeytykset ovat tärkeitä teollisuuslaitteiden suojelemiseksi?
• 2. Miten releen koordinointi ja katkaisijan ajoitus minimoivat laitevauriot?
• 3. Mitkä ovat korkeajännitekatkaisijasarjamme tärkeimmät tekniset tiedot?
• 4. Miten valokaaren sammutusmateriaalit ovat verrattavissa teollisuusomaisuuden suojaamiseen?
• Usein kysytyt kysymykset (FAQ)
• Päätelmä ja mukautetun suojausratkaisun kysely

Miksi nopeat vian keskeytykset ovat tärkeitä teollisuuslaitteiden suojaamiseksi?

Nopeus, jolla suurjännitekatkaisija katkaisee vikavirran, on suoraan verrannollinen suojaustasoon, jonka se tarjoaa teollisuuslaitteille. Oikosulun aikana vikavirta voi olla 20-50 kertaa laitteen nimellisvirta. Esimerkiksi 10 MVA:n muuntaja, jonka nimellisvirta on 400 A 13,8 kV:n jännitteellä, voi kokea 20 kA:n vikavirran. Tämä virta synnyttää keskeytyksettä valtavia sähkömagneettisia voimia ja joule-lämpöä, joka voi vääntää muuntajan käämityksiä, sulattaa kaapelin eristettä ja murtaa moottorin akseleita. Kokonaisvaurio on energian läpipääsyn funktio, joka on verrannollinen vikavirran neliöön kerrottuna poistumisajalla (I²t). High Voltage Circuit Breater, joka poistaa vian 40 millisekunnissa 100 millisekunnin sijaan, vähentää I²t-energiaa noin 60 prosenttia, mikä vähentää dramaattisesti pysyvän laitevaurion todennäköisyyttä.

Nopeiden katkaisijoiden tärkeimmät näkökohdat korkeajännitekatkaisijamalleissamme:

• Erittäin nopea reletunnistus:Katkaisijamme on yhdistetty digitaalisiin suojareleisiin, jotka havaitsevat viat 5–10 millisekunnin sisällä, mukaan lukien korkean impedanssin viat, joita perinteiset ylivirtareleet huomaavat. Tämä varhainen havaitseminen antaa katkaisijalle enemmän aikaa avautua ennen vikavirran huippuja.
• Toimintamekanismin nopeus:Korkeajännitekatkaisijamme käyttää jousivarattua tai hydraulista mekanismia, joka voi avata koskettimet 28-35 millisekunnissa. Kokonaispuhdistusaika (rele + katkaisija) on alle 50 millisekuntia useimmissa vikatyypeissä.
• Kaaren sammutuksen tehokkuus:Valokaari sammuu ensimmäisessä virran nollapisteessä koskettimen erotuksen jälkeen. 50 Hz:n järjestelmässä tämä tapahtuu 10 millisekunnin sisällä koskettimen irtoamisesta. SF6-pufferteknologiamme varmistaa, että kaari jäähtyy ja deionisoituu 5 millisekunnin sisällä nykyisestä nollasta, mikä estää uudelleeniskun.
• Monikatkosmääritys:Erittäin korkeajännitesovelluksissa (yli 245 kV) High Voltage Circuit Breakermme käyttää kahta tai neljää katkaisijaa sarjassa, mikä jakaa palautusjännitteen ja vähentää keskeytyksen kokonaisaikaa mahdollistamalla nopeamman dielektrisen palautumisen kammiota kohti.

Vikavirtojen lämpö- ja mekaaniset vaikutukset on dokumentoitu hyvin. 100 millisekuntia kestävä vika voi nostaa kuparijohtimien lämpötilaa 200°C, hehkuttaa metallia ja heikentää sen mekaanista lujuutta. Muuntajien sähkömagneettiset voimat vian aikana voivat ylittää 100 kertaa normaalin käyttövoiman, mikä aiheuttaa sydämen liikettä ja käämien muodonmuutoksia. Tehtaamme on analysoinut yli 200 teollisuusvian vahinkoraportteja ja havainnut, että katkaisijat, joiden tyhjennysaika on alle 50 millisekuntia, johtivat korjattavissa oleviin vaurioihin 80 prosentissa tapauksista, kun taas katkaisijat, joiden poistoaika oli yli 100 millisekuntia, johtivat laitteiden kokonaishäviöön 65 prosentissa tapauksista. Tästä syystä suunnittelemme jokaisen korkeajännitekatkaisijan saavuttamaan nopeimman mahdollisen katkaisun luotettavuudesta tinkimättä. Lisäksi katkaisijamme sisältää laukaisuvapaan mekanismin, joka estää käyttäjää pitämästä katkaisinta kiinni vian aikana, mikä varmistaa, ettei suojaustoimintoa voi ohittaa.

Moottorin suojauksen kannalta nopea keskeytys on erityisen kriittinen. Suuret oikosulkumoottorit (yli 1 000 hv) ottavat käynnistyksen aikana 6–8-kertaisia ​​kytkentävirtoja. Jos vika ilmenee moottorin käynnistyessä, yhdistetty käynnistys- ja vikavirta voi olla äärimmäinen. Korkeajännitekatkaisijamme voi erottaa käynnistysvirran ja vikavirran releasetustensa avulla, mutta kun vika on vahvistettu, se tyhjentää piirin ennen kuin moottorin lämpöraja ylittyy. Monet teollisuuslaitokset ovat välttäneet moottorin takaisinkelaukset – jotka voivat maksaa 20 000–50 000 dollaria – asentamalla nopeasti toimivat katkaisijamme. Yhteenvetona voidaan todeta, että keskeytysnopeus on tärkein yksittäinen tekijä teollisuuslaitteiden suojaamisessa, ja korkeajännitekatkaisijamme on suunniteltu tarjoamaan luokkansa nopeimmat mahdolliset tyhjennysajat.

Kuinka releen koordinointi ja katkaisijan ajoitus minimoivat laitevauriot?

Pelkkä nopea keskeytys ei riitä, jos suojajärjestelmää ei ole koordinoitu kunnolla. Teollisuuden tehojärjestelmissä on useita suojalaitteita eri tasoilla: syöttökatkaisijat, väyläkytkimet, muuntajan katkaisijat ja moottorin ohjauskeskukset. Jos moottorin syöttölaitteessa ilmenee vika, syöttölaitteen suurjännitekatkaisijan tulee laukea ensin ja eristää vain kyseinen moottori. Jos syöttökatkaisin epäonnistuu tai on liian hidas, ylävirran väylän katkaisija laukeaa ja sammuttaa koko laitoksen osan. Tätä kutsutaan selektiiviseksi koordinoinniksi, ja korkeajännitekatkaisijamme on suunniteltu toimimaan saumattomasti aikavirtaluokitusjärjestelmän kanssa. Tehtaamme osoitteessa Lugao Power Co., Ltd. tarjoaa koordinointitutkimuksia jokaiselle suurelle asennukselle ja varmistaa, että katkaisijan laukaisukäyrä ja toiminta-aika on asetettu oikein suhteessa alavirran sulakkeisiin ja ylävirran katkaisimiin.

Korkeajännitekatkaisijamme relekoordinoinnin ja ajoituksen kriittiset näkökohdat:

• Käänteinen ylivirtasuojaus:Rele sallii katkaisijan kulkea vaarattomien ylikuormitusten läpi (esim. moottorin käynnistyminen), mutta laukeaa nopeammin vikavirran kasvaessa. Kun vikavirta on 10-kertainen, katkaisija kuivuu 0,5 sekunnissa, mutta 20-kertaisen vian kohdalla se kuitataan 0,12 sekunnissa.
• Välitön suojaelementti:Vakavissa vioissa (esiasetetun kynnysarvon yläpuolella, tyypillisesti 15-kertainen nimellisvirta) rele laukaisee suurjännitekatkaisijan ilman tahallista viivettä, jolloin tyhjennysajat ovat alle 50 millisekuntia. Tämä elementti on poistettu käytöstä moottorin syöttölaitteissa, jotta vältetään haitallinen laukaisu käynnistysten aikana.
• Vyöhykkeiden lukitus:Katkaisijamme tukevat tietoliikennepohjaista lukitusjärjestelmää, jossa alavirran katkaisija lähettää estosignaalin ylävirran katkaisimille vianpoiston aikana. Jos alavirran katkaisin poistaa vian määritetyssä ajassa, ylävirran katkaisin ei laukea ja säilyttää virran terveillä kuormilla.
• Koordinoinnin uudelleen sulkeminen:Teollisuuslaitoksille, joissa on ilmajohdot (esim. kaivostyömaat), suurjännitekatkaisijamme voidaan konfiguroida automaattista uudelleensulkemista varten. Katkaisin laukeaa, odottaa 0,3 sekuntia ja sulkeutuu sitten uudelleen testatakseen, onko vika väliaikainen. Jos vika jatkuu, se lukittuu. Tämä vähentää seisokkeja ohimenevien vikojen yhteydessä ja suojaa laitteita toistuvalta rasitukselta.

Hyvin koordinoitu suojausjärjestelmä ei ainoastaan ​​minimoi laitevaurioita, vaan myös vähentää tuotannon seisokkeja. Hiljattain tukemassamme sementtitehtaassa kuljettimen moottorin syöttölaitteen vika poistettiin syöttölaitteen High Voltage Circuit Breakerilla 0,12 sekunnissa, kun taas ylävirran väylän katkaisija pysyi kiinni. Tehdas menetti vain yhden kuljettimen 30 minuutin ajaksi (moottorin korjaamiseksi), kun taas muu laitos jatkoi tuotantoa. Ilman koordinointia linja-auton katkaisija olisi lauennut ja aiheuttanut 4 tunnin tuotantokatkoksen, jonka arvo on 120 000 dollaria. Tehtaamme tarjoaa yksityiskohtaisen koordinointitutkimuksen osana High Voltage Circuit Breaker -toimitusta käyttämällä ohjelmistoja, kuten ETAP tai SKM, simuloimaan vikavirtoja ja tarkistamaan selektiivisyyttä.

Toinen tärkeä ajoitustekijä on katkaisijan avautumis- ja sulkeutumisajat erilaisissa käyttöolosuhteissa. Korkeajännitekatkaisijamme testataan nimellisjännitteellä ja oikosulkuvirralla sen varmistamiseksi, että sen kokonaispuhdistusaika (mukaan lukien releen havaitseminen, mekanismin toiminta ja valokaaren sammuminen) pysyy taatun ikkunan sisällä. Testaamme myös katkaisijan kykyä katkaista epäsymmetrisiä virtoja DC offsetilla, mikä on yleistä teollisuusvioissa lähellä generaattoreita tai suuria muuntajia. DC-komponentti voi viivyttää virran nollan ylitystä, mikä lisää valokaariaikaa. Katkaisijamme pufferirakenne ylläpitää riittävän kaasun paineen myös pitkän kaaren aikana, mikä varmistaa, että vika poistuu DC-offsetista riippumatta. Tämä kestävyys on keskeinen syy siihen, miksi korkeajännitekatkaisijaamme luotetaan terästehtaalla, paperitehtailla ja muilla raskaan teollisuuden aloilla.

Mitkä ovat korkeajännitekatkaisijasarjamme tärkeimmät tekniset tiedot?

Lugao Power Co., Ltd. valmistaa kolmea pääsarjaa korkeajännitekatkaisijoita teollisuuden suojaamiseen, jotka kattavat jakelujännitteet 12 kV - 245 kV. Jokainen sarja on suunniteltu erityisillä vian keskeytysominaisuuksilla, toimintamekanismeilla ja valokaaren sammutusvälineillä sopimaan erilaisiin teollisiin sovelluksiin. Alla oleva taulukko sisältää yksityiskohtaiset parametrit useimmin määritetyille malleillemme teräs-, kaivos- ja kemiantehtaissa. Kaikki arvot ovat riippumattomien testauslaboratorioiden sertifioimia IEC 62271-100- ja ANSI C37.06 -standardien mukaisesti.

Näiden perusmääritysten lisäksi tehtaamme tarjoaa laajan räätälöinnin teollisiin sovelluksiin. Voimme esimerkiksi toimittaa moottorin katkaisijoita erityisillä laukaisukäyrillä, jotka vastaavat moottorin lämpövauriokäyriä. Tarjoamme myös suljettuja kojeistokokoonpanoja (GIS tai AIS), jotka sisältävät suurjännitekatkaisijan, erottimet ja maadoituskytkimet kompaktissa asettelussa. Ankariin ympäristöihin, kuten kaivos- tai offshore-alustoille, toimitamme trooppisia versioita, joissa on tehostettu korroosiosuojaus, IP54-kotelointi ja kondensaation estävät lämmittimet. Kaikissa High Voltage Circuit Breaker -yksiköissämme on diagnostiikkaportti, joka voidaan integroida laitoksen SCADA-järjestelmiin, mikä mahdollistaa koskettimien kulumisen, kaasun paineen (SF6-malleille) ja toimintamekanismin kunnon etävalvonnan.

Luotettavuus varmistetaan tiukan tyyppitestauksen avulla. 145 kV:n suurjännitekatkaisijamme on suorittanut 20 kertaa nimellisoikosulkuvirtakatkostaan ​​ilman koskettimien vaihtoa, mikä osoittaa valokaarikammiomme kestävyyden. 12 kV sarjamme alipainekatkaisijat on mitoitettu 15 000 käyntiin täydellä kuormituksella, ja takaamme niille 20 vuoden normaalin käytön. Asiakkaille, jotka ovat huolissaan SF6:n ympäristövaikutuksista, 36 kV -sarjamme tarjoaa kuivailmavaihtoehdon, jolla on samanlainen keskeytyskyky. Lugao tarjoaa myös kattavan suojauksen koordinointitutkimuksen jokaiselle toimittamillemme suurjännitekatkaisijalle, mikä varmistaa, että katkaisijan asetukset vastaavat laitoksesi suojausfilosofiaa. Meillä on maailmanlaajuinen varaosavarasto kaikille malleille, ja useimmat osat ovat saatavilla 48 tunnin toimitukseen, mikä minimoi seisokit odottamattoman vian sattuessa.

Kuinka valokaaren sammutusmateriaalit ovat verrattavissa teollisuusomaisuuden suojaamiseen?

Valokaarisammutusaineen valinta – tyhjiö, SF6 tai öljy – vaikuttaa merkittävästi siihen, kuinka tehokkaasti suurjännitekatkaisija suojaa teollisuuslaitteita. Jokaisella välineellä on erilliset ominaisuudet, jotka vaikuttavat keskeytysnopeuteen, huoltovaatimuksiin ja ympäristöön sopeutumiseen. Lugao Power Co., Ltd. valmistaa katkaisijoita kaikilla kolmella väliaineella, mutta suosittelemme eri tyyppejä jännitetason, vikakäytön ja laitoksen sijainnin perusteella. Tyhjiökatkaisijat hallitsevat 12 kV - 40,5 kV sovelluksissa vähäisen huoltotarpeensa ja erinomaisen moottorin käynnistysvirtojen katkaisun vuoksi. SF6:ta suositellaan 72,5 kV:lle ja sitä suuremmille jännitteille sen suuren dielektrisen lujuuden ja kyvyn vuoksi katkaista suuria vikavirtoja. Öljynmurskaimet ovat nyt suurelta osin vanhentuneita uusiin asennuksiin palovaaran ja huoltointensiteetin vuoksi, mutta tarjoamme edelleen jälkitäyttösarjoja olemassa oleviin öljylaitoksiin.

Yksityiskohtainen vertailu valokaarisammutusaineista korkeajännitteisten katkaisijoiden valikoimassamme:

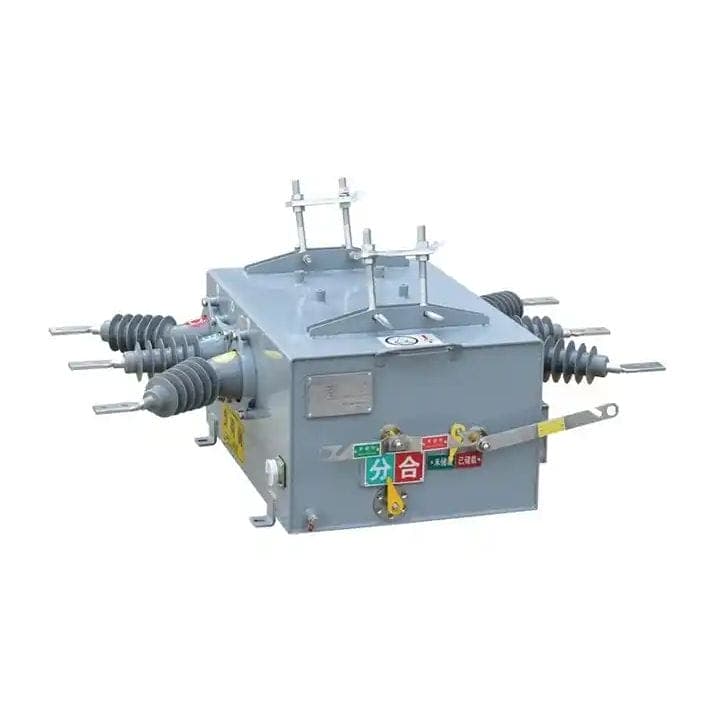

• Tyhjiökytkimet (12 kV - 40,5 kV):Valokaari palaa metallihöyryplasmassa suljetussa keraamisessa kuoressa. Nollavirralla metallihöyry kondensoituu koskettimiin ja suojuksiin ja palauttaa dielektrisen lujuuden alle 10 mikrosekunnissa. Tämä tekee alipainekatkaisijasta erittäin nopeita (kokonaispuhdistusaika alle 45 ms) ja erittäin luotettavia toistuvaan käyttöön. Ne eivät vaadi kaasunkäsittelyä ja niiden huolto on minimaalista – vain kosketuskulumisen valvonta 5 000 käyttökerran välein. Tehtaamme suosittelee tyhjiökorkeajännitekatkaisijaa sisätiloihin, moottorinohjauskeskuksiin ja kondensaattoripankkeihin.
• SF6-katkaisijat (36 kV - 800 kV):Valokaari jäähdytetään puristetulla SF6-kaasuvirralla, joka vangitsee vapaita elektroneja ja deionisoi kaaren polun. SF6-katkaisijat voivat katkaista paljon suurempia vikavirtoja (jopa 80 kA) kuin tyhjökatkaisijat, ja ne ovat vähemmän herkkiä ympäristön lämpötilalle. Ne edellyttävät kuitenkin säännöllisiä kaasunpainetarkastuksia ja kosteusanalyysiä. SF6-suurjännitekatkaisijamme sisältää tiheysmonitorin etähälyttimellä, ja tarjoamme kaasunkäsittelykärryjä huoltoa varten. Ulkoasemille ja suurille teollisuuslaitoksille, joissa on korkea vikataso (yli 40 kA), SF6 on suositeltava valinta.
• Öljynmurskaimet (vanhat, 245 kV asti):Valokaari hajottaa öljyn muodostaen vetykaasua, joka jäähdyttää ja sammuttaa valokaaren. Öljynmurskaimet ovat tilaa vieviä, vaativat säännöllistä öljynsuodatusta ja aiheuttavat palovaaran. Emme valmista uusia öljykatkaisijoita, mutta tarjoamme jälkiasennuspalvelun öljynkatkaisijoiden korvaamiseksi SF6- tai tyhjiökorkeajännitekatkaisijayksiköillä, mikä vähentää ylläpitokustannuksia 60 prosenttia ja parantaa turvallisuutta.

Käytännön eron havainnollistamiseksi harkitse terästehdas, jossa on 33 kV väylä ja vikataso 40 kA. 36 kV:n suurjännitteisen tyhjiökatkaisijan olisi käytettävä useita katkaisijoita sarjassa, mikä lisäisi monimutkaisuutta. SF6 36 kV katkaisijamme yhdellä katkaisijalla tyhjentää luotettavasti 40 kA 48 ms:n kokonaisselvitysajalla. SF6-katkaisijalla on myös suurempi mekaaninen kestävyys (10 000 toimenpidettä) verrattuna monipulloiseen tyhjiöratkaisuun (5 000 toimenpidettä). Toisaalta sementtitehtaalle, jossa on 13,8 kV:n jakelujärjestelmä ja useita moottorin syöttölaitteita, tyhjiökorkeajännitekatkaisijamme tarjoaa erinomaisen suojan moottorivikoja vastaan ​​eikä vaadi kaasunkäsittelyä, mikä yksinkertaistaa laitoksen sähköasentajien huoltoa.

Tehtaamme tarjoaa ilmaisen keskikokoisen valinnan konsultoinnin vikatutkimuksesi ja laitoksesi layoutin perusteella. Tarjoamme myös koulutusta kunkin suurjännitekatkaisijatyypin erityisistä huoltotoimenpiteistä. Voimme tehdä olemassa oleville laitoksille riskiarvioinnin määrittääksemme, parantaisiko öljy- tai vanhemman tyhjiöteknologian päivittäminen nykyaikaisiin SF6- tai tyhjiömalleihimme suojaa ja lyhentäisikö seisokkeja. Lugao Power Co., Ltd. on onnistuneesti jälkiasentanut yli 300 teollisuussähköasemaa, ja asiakkaamme raportoivat jatkuvasti parantuneesta suojauksen luotettavuudesta ja alhaisemmista ylläpitokustannuksista päivityksen jälkeen korkeajännitekatkaisijaamme.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Kuinka nopeasti suurjännitekatkaisija voi suojata teollisuuslaitteita oikosulkuvialta?

Vastaus: Kokonaissuojausaika on releen tunnistusajan, katkaisijamekanismin ajan ja valokaaren keskeytysajan summa. Korkeajännitekatkaisijamme, joka on yhdistetty digitaaliseen releeseen, voi poistaa vian 45–55 millisekunnissa vian alkamisesta lopulliseen keskeytykseen. Tämä on riittävän nopea rajoittamaan läpimenoenergian (I²t) tasolle, joka estää käämien muodonmuutoksen muuntajissa ja roottoritangon vaurioitumisen moottoreissa. Esimerkiksi 13,8 kV:n moottori, jonka vikavirta on 25 kA, kokisi vain 28 MJ energiaa, jos se tyhjennetään 50 ms:ssa, kun taas 140 MJ, jos tyhjennetään 250 ms:ssa. Tämä ero on raja korjattavissa olevien vaurioiden ja täydellisen laitteiden vaihdon välillä.

Kysymys 2: Mitkä ovat merkit siitä, että suurjännitekatkaisija ei suojaa laitteita kunnolla?

Vastaus: Yleisiä merkkejä ovat: toistuva häiritsevä laukaisu (osoittaa virheellisistä releasetuksista tai kuluneista koskettimista); näkyviä hiilikerrostumia katkaisimen kotelossa (ilma- tai öljymurskaimet); SF6-kaasun paine alle hälytyksen asetusarvon (SF6-katkaisijat); ja liiallista tärinää tai melua käytön aikana. Mikä tärkeintä, jos katkaisijan toiminnasta huolimatta havaitset laitevikoja (palaneet kaapelit, palaneet muuntajan sulakkeet tai vaurioituneet moottorin käämit), suojauksen koordinointi saattaa olla riittämätön. Tehtaamme tarjoaa suojauksen auditointipalvelun: tarkistamme releasetukset, katkaisijan ajoituksen ja vikatasot aukkojen tunnistamiseksi. Suosittelemme korkeajännitteisen katkaisijan vuosittaista testausta, mukaan lukien ajoitustestit, kosketusresistanssimittaukset ja dielektriset testit, jotta varmistetaan, että se toimii suunnitellusti vian aikana.

Kysymys 3: Voiko suurjännitekatkaisija suojata sekä ylikuormituksilta että oikosuluilta?

Vastaus: Kyllä, kahden suojaelementin kautta. Käänteinen ylivirtaelementti suojaa jatkuvilta ylikuormituksilta (esim. moottori, joka käy 110 prosentilla nimellisvirrasta), laukeaa aikaviiveen jälkeen vaarattomien ylikuormitusten mahdollistamiseksi. Hetkellinen elementti suojaa oikosululta ja laukaisua ilman viivettä. Korkeajännitekatkaisijamme on varustettu laukaisuyksiköllä, jonka avulla molemmat elementit voidaan asettaa erikseen. Moottorin syöttölaitteiden käänteisaikakäyrä koordinoidaan moottorin lämpörajan kanssa, ja hetkellinen elementti asetetaan käynnistysvirran yläpuolelle häiritsevän laukaisun välttämiseksi. Muuntajan syöttölaitteiden käänteisaikakäyrä koordinoidaan muuntajan yliherätys- ja lämpövauriokäyrien kanssa.

Kysymys 4: Miten suurjännitekatkaisijan toimintamekanismi vaikuttaa sen suojaavaan suorituskykyyn?

Vastaus: Käyttömekanismi määrää koskettimen avautumisen nopeuden ja luotettavuuden. Jousikäyttöinen mekanismimme (jopa 36 kV) avaa koskettimet 28 ms:ssa, kun taas hydraulimekanismimme (145 kV ja enemmän) avautuu 32 ms:ssa. Nopeampi avaaminen lyhentää valokaaren aikaa ja kokonaispuhdistusaikaa. Vielä tärkeämpää on, että mekanismin on kyettävä avautumaan, vaikka apuvirtalähde katkeaisi. Jousimekanismimme varastoi energiaa mekaanisesti, joten se voi toimia ilman ulkoista virtaa. Hydraulimekanismi käyttää akkua, joka myös varastoi energiaa. Suosittelemme mekanismin lataus- ja avautumisajan testaamista vuosittain, koska kuluminen voi pidentää avautumisaikaa katkaisijan käyttöiän aikana. Lugao Power Co., Ltd. tarjoaa mekanismien kunnostuspalvelun, joka palauttaa aukioloajat tehdasmäärityksiin.

Kysymys 5: Mitä tukea Lugao Power Co.,Ltd. tarjota varmistaaksemme, että korkeajännitekatkaisijamme suojaa teollisuuslaitteitamme kunnolla?

Vastaus: Tarjoamme päästä päähän -tukea: ilmainen suojauksen koordinointitutkimus järjestelmätietojesi avulla; paikan päällä tapahtuva asennuksen valvonta ja käyttöönotto; huoltohenkilöstön koulutus releen asettamisesta, ajoitustesteistä ja SF6:n käsittelystä (tarvittaessa); ja 24 tunnin tekninen puhelinpalvelu. Tarjoamme myös kunnonvalvontapalvelun, jossa pääsemme etäkäyttöön katkaisijasi diagnostiikkatietoihin (valinnaisen tiedonsiirtomoduulin kautta) ja lähetämme sinulle määräajoin raportteja koskettimien kulumisesta, käyttöajan trendistä ja kaasunpaineesta. Vian sattuessa voimme analysoida katkaisijan tapahtumalokin selvittääksemme, toimiko suojaus oikein vai tarvitaanko säätöjä. Tehtaamme ylläpitää kattavaa varaosavarastoa kaikille korkeajännitekatkaisijamalleillemme, mikä varmistaa, että kaikki varaosat voidaan toimittaa 48 tunnin sisällä maailmanlaajuisesti. Lugao Power Co., Ltd.:n avulla saat paitsi katkaisijan myös täydellisen suojakumppanuuden.

Johtopäätös: Suojaa teollisuusomaisuutesi Lugao Power -korkeajännitekatkaisimilla

Teollisuuslaitteet ovat valtava pääomasijoitus, ja niiden suojaaminen sähkövikoja vastaan ​​on toiminnan jatkuvuuden ja kannattavuuden kannalta olennaista. Korkeajännitekatkaisijat rajoittavat nopean vian havaitsemisen, nopean mekanismin toiminnan ja tehokkaan valokaaren sammutuksen ansiosta oikosulkujen ja ylikuormituksen tuhoavaa energiaa. Kuten olemme tarkentaneet, keskeytysnopeus, relekoordinaatio ja valokaaren sammutusvälineiden valinta ovat kaikki tärkeitä laitteistovaurioiden minimoinnissa. Tehtaamme osoitteessa Lugao Power Co., Ltd. on suunnitellut kattavan valikoiman suurjännitekatkaisijoita – 12 kV tyhjiötyypeistä moottorin syöttölaitteisiin 145 kV SF6-yksiköihin pääsähköasemille – jokainen on suunniteltu tarjoamaan korkeimman suojan tason teolliseen sovellukseesi.

Älä jätä laitteesi haavoittuvuutta sattuman varaan.Ota yhteyttä Lugao Power Co.,Ltd. tänäänilmaisen suojan arvioinnin. Anna yksirivinen kaavio, vikavirtatasot ja laitetyypit, ja suojausinsinöörimme toimittavat mukautetun raportin, joka sisältää suositellut katkaisijamallit, releasetukset ja koordinointikaaviot. Kaikilla High Voltage Circuit Breaker -tuotteillamme on 3 vuoden takuu, paikan päällä tapahtuva koulutus ja 24/7 tekninen tukitiimi.Pyydä ilmainen suojatarkastus nyt Lugao Power Co.,Ltd:ltä. ja varmista, että teollisuusomaisuutesi on suojattu parhaalla saatavilla olevalla High Voltage Circuit Breaker -tekniikalla. Investoi suojeluun, sijoita mielenrauhaan.
