Kuinka suurjännitekatkaisijat tasapainottavat tehojärjestelmien luotettavuuden, tehokkuuden ja turvallisuuden?

Nykyaikaisen sähköverkon laajassa, sumisevassa verkossa käy hiljaista taistelua. Toisaalta luotettavan, keskeytymättömän sähkön kysyntä virtaa satojen kilometrien siirtolinjojen ja muuntajien läpi. Toisaalta jatkuvasti läsnä oleva vikojen uhka – salamanisku, kaatuneet puut, laitevikoja – jotka voivat lähettää tuhoisia virtoja järjestelmän läpi. Tämän herkän tasapainon vartijat ovatKorkeajännitekatkaisija. Nämä eivät ole vain kytkimiä; ne ovat kehittyneitä sähkömekaanisia järjestelmiä, joiden on suoritettava paradoksaalisen yksinkertainen mutta äärimmäisen monimutkainen tehtävä: kuljettaa normaalia kuormitusvirtaa ilman häviötä vuosia, mutta silti millisekuntien sisällä, katkaista valtava vian virta. Tämä on teknisen haasteen ydin: kuinka High Voltage Circuit Breaker tasapainottaa sähköjärjestelmän toiminnan kolmea kriittistä pilaria – luotettavuutta, tehokkuutta ja turvallisuutta – usein vastakkaisiin suuntiin?

Vastaus löytyy edistyneiden fyysisten periaatteiden, huolellisen suunnittelun ja älykkään järjestelmäintegroinnin yhdistelmästä. Luotettavuus saavutetaan käyttämällä kestäviä materiaaleja, useita turvamarginaaleja ja ennakoivaa diagnostiikkaa. Tehokkuus optimoidaan pieniresistanssiisilla koskettimilla, minimaalisella käyttöenergialla ja pitkillä huoltoväleillä. Turvallisuus varmistetaan käyttämällä inerttejä valokaaren sammutusaineita, kestäviä lukituksia ja etäkäyttöominaisuuksia. High Voltage Circuit Breaker -katkaisijan on toimittava täydellisenä johtimena normaaleissa olosuhteissa ja täydellisenä eristimenä vikatilanteissa – kaksinaisuus, joka saavutetaan kaaren tarkalla ohjauksella. Tasapaino ei ole staattinen piste, vaan dynaaminen, kehittyvä kohde, kun tekniikka kehittyy ja verkon vaatimukset muuttuvat. Tässä artikkelissa käsitellään tämän tasapainon ydinkomponentteja tutkimalla fysikaalisia, mekaanisia ja ohjausstrategioita, jotka mahdollistavat modernin suurjännitekatkaisijan kunnon kaikissa kolmessa pilarissa. Jaamme myös tekniset tiedot ja toiminnalliset näkemykset, jotka auttavat näiden kriittisten komponenttien suunnittelussa ja valinnassa.

Sisällysluettelo

• 1. Keskeytyksen fysiikka: Kuinka kaari sammuu?
• 2. Luotettavuuspilari: Mikä tekee katkaisijasta luotettavan vuosikymmeniä?
• 3. Tehokkuuspilari: Kuinka katkaisija voi minimoida tappiot?
• 4. Turvapilari: Miten henkilöstön ja järjestelmän suojaus saavutetaan?
• 5. Tasapainotuslaki: Miten nämä kolme pilaria ovat ristiriidassa ja toimivat yhteistyössä?
• Usein kysytyt kysymykset (FAQ)
• Johtopäätös: Circuit Breaker Designin tulevaisuus

1. Keskeytyksen fysiikka: Kuinka kaari sammuu?

Ymmärtääksemme, kuinka suurjännitekatkaisija tasapainottaa ydintavoitteensa, meidän on ensin ymmärrettävä valokaaren sammumisen perusfysiikka. Kun katkaisijan koskettimet ovat kuormitettuina, raon poikki muodostuu sähkökaari. Tämä kaari on korkean lämpötilan plasmaa, joka johtaa virtaa ja, jos sitä ei valvota, kuljettaa vikavirtaa loputtomiin. Katkaisijan tehtävänä on pakottaa valokaari sammumaan seuraavan luonnollisen virran nollapisteessä. Haasteena on, että kaari luo ionisoituneen polun, joka voi syttyä nopeasti uudelleen jännitteen noustessa virran nollapisteen jälkeen. Avain onnistuneeseen keskeytykseen on deionisoida aukko ja palauttaa sen dielektrinen lujuus nopeammin kuin transienttipalautusjännite (TRV) muodostuu.

Ensisijainen valokaaren sammutusmekanismi nykyaikaisessa suurjännitekatkaisijassa on kaaren sammutusväliaineen käyttö. Tämä voi olla rikkiheksafluoridi (SF6) kaasu, tyhjiö tai öljy, joilla kullakin on omat fysikaaliset ominaisuudet. SF6 on elektronegatiivinen, mikä tarkoittaa, että sen molekyylit sieppaavat helposti vapaita elektroneja, mikä estää kaarikanavan muodostumisen. Tämä tekee siitä poikkeuksellisen tehokkaan sekä suurilla jännitteillä että suurilla virroilla. Katkaisijan suunnittelussa käytetään tätä periaatetta: puffersylinteriin kytketty liikkuva kosketin puristaa SF6-kaasua avausiskun aikana. Tämä paineistettu kaasu ohjataan sitten suuttimen kautta kaarialueelle pyyhkäisemällä pois ionisoidut hiukkaset ja jäähdyttäen plasmaa. Tämä on fyysinen periaate, jonka avulla suurjännitekatkaisija voi katkaista valtavat vikavirrat vain 30-50 millisekunnissa.

Näiden suunnitteluominaisuuksien ja katkaisijan yleisen tasapainon välinen suhde on läheinen. Katkaisuväliaineen valinta sanelee ympäristövaikutukset, huoltovaatimukset ja laitteiston fyysisen koon. Vaikka SF6 on erittäin tehokas, sillä on korkea globaali lämpenemispotentiaali (GWP), mikä johtaa kasvavaan vaihtoehtojen etsimiseen. Tyhjiökatkaisijat tarjoavat erinomaisen suorituskyvyn keskijännitteillä, mutta vaativat useita sarjaan kytkettyjä katkaisuyksiköitä suurjännitesovelluksiin. Keskeytysväliaineen valinta on siksi keskeinen osa tasapainotusta, sillä se vaikuttaa suoraan katkaisijan toimintavarmuuteen, kustannuksiin ja ympäristön kestävyyteen.

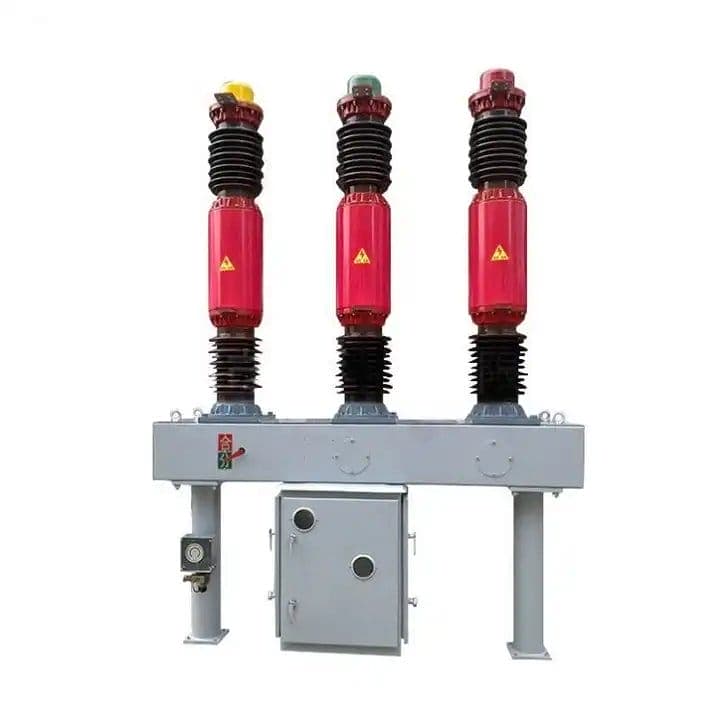

Tehtaamme Lugaossa on kehittänyt sarjan suurjännitekatkaisijoita, jotka optimoivat valokaaren sammutusprosessin erilaisiin sovellustarpeisiin. Siirtotason sovelluksiin (≥72,5 kV) tarjoamme SF6-katkaisijat edistyneellä puffer- ja itsepuhallustekniikalla, joissa yhdistyvät korkea oikosulkukatkaisukapasiteetti alhaiseen käyttöenergiaan. Itsepuhallusmekanismi käyttää itse kaarienergiaa auttamaan kaasun puristamisessa, mikä vähentää käyttömekanismilta vaadittavaa mekaanista energiaa ja parantaa yleistä tehokkuutta. Seuraava taulukko havainnollistaa korkeajännitekatkaisijamalliemme tyypillistä keskeytyskykyä.

2. Luotettavuuspilari: Mikä tekee katkaisijasta luotettavan vuosikymmeniä?

Sähkövoimateollisuudessa luotettavuus on usein etusijalla. Korkeajännitekatkaisija on strateginen voimavara, ja sen epäonnistumisella voi olla katastrofaalisia seurauksia. Luotettavuutta ei saavuteta yhdellä ominaisuudella; se on tulosta harkitusta suunnittelufilosofiasta, joka kattaa materiaalin valinnan, mekaanisen suunnittelun, ympäristön kestävyyden ja ennustavan diagnostiikan. Nykyaikaisen suurjännitteen katkaisijan on kyettävä lepäämään kuukausia, jopa vuosia, ja sitten tarvittaessa käynnistymään täysin varmasti. Tämän luotettavuustason saavuttaminen on suunnittelun voitto.

Luotettavuuden perusta on materiaalivalinnassa. Kosketinjärjestelmä on erityisen kriittinen virransiirtotielle. Kosketuspinnat ovat tyypillisesti hopeoituja tai hopea-volframiseoksia, jotka on valittu niiden korkean johtavuuden ja kontaktihitsauksen kestävyyden vuoksi. Kosketuspainetta valvotaan huolellisesti pienen vastuksen ylläpitämiseksi aiheuttamatta liiallista kulumista pitkän kiinni-asennon aikana. Käytetyt voiteluaineet on kehitetty erityisesti mekaanisen mekanismin pitkää käyttöikää varten. Rasvat valitaan sen perusteella, että ne pystyvät säilyttämään ominaisuutensa laajalla lämpötila-alueella, mikä takaa tasaisen toiminnan katkaisijan käyttöiän ajan. Nämä eivät ole valmiita komponentteja; ne on suunniteltu erityisesti korkeajännitekatkaisijoiden vaativiin ympäristöihin.

Käyttömekanismin mekaaninen rakenne on yhtä tärkeä. Mekanismin on kyettävä liikuttamaan liikkuvan kosketinkokoonpanon massaa riittävällä nopeudella vaaditun keskeytysajan saavuttamiseksi toistuvasti ja luotettavasti tuhansien toimintojen aikana. Tämä saavutetaan jousi-, hydrauli- tai pneumaattisten energian varastointijärjestelmien yhdistelmällä. Vaikka jousimekanismit ovat yksinkertaisempia, niissä on oltava jousi, jotka voivat säilyttää voimansa vuosikymmeniä. Tästä syystä jouset on usein esikuormitettu tehtaalla, ja mekanismi on suunniteltu minimoimaan liikkuvien osien lukumäärä, mikä vähentää mekaanisen kulumisen ja vikojen mahdollisuutta.

Ympäristön kestävyys on toinen luotettavuuden avaintekijä. Korkeajännitekatkaisijat asennetaan usein ulos, missä ne ovat alttiina sateelle, lumelle, jäälle, suolasuihkulle ja äärimmäisille lämpötiloille. Katkaisijan sisällä oleva SF6-kaasu tarjoaa puhtaan, kontrolloidun ympäristön koskettimille, mutta ulkoinen rakenne on suojattava. Tämä saavutetaan huolellisella kotelon, tiivisteiden suunnittelulla ja korkealaatuisten korroosionkestävien materiaalien käytöllä. Käytetty eriste on kriittinen; keraamisten tai polymeerieristeiden on kestettävä jänniterasitusta ja ympäristön saastumista. Tehtaamme osoitteessaLugao Power Co., Ltd.käyttää vain korkealaatuisia materiaaleja, ja katkaisijamme on testattu kestämään äärimmäisiä olosuhteita, mikä takaa pitkän aikavälin luotettavuuden.

Nykyaikaiset katkaisijat varustetaan yhä useammin kunnonvalvontajärjestelmillä. Nämä järjestelmät valvovat toimintamekanismia, kaasun painetta, koskettimen liikettä ja sähköpiiriä. Näitä tietoja käytetään vikojen ennustamiseen, jolloin huolto voidaan ajoittaa ennen kuin ongelma ilmenee. Antureiden, kuten kuituoptisten virta- ja jänniteanturien, integrointi tarjoaa reaaliaikaista tietoa katkaisijan kunnosta ja siirtää ylläpidon aikaperusteisesta olosuhteisiin perustuvaan lähestymistapaan. Tämä on luotettavuuden tulevaisuus: ei vain sen varmistaminen, että suurjännitekatkaisija toimii tarvittaessa, vaan myös tieto siitä, että se tulee toimimaan, jatkuvasti kasvavalla varmuudella. Yhdistämällä nämä lähestymistavat moderni High Voltage Circuit Breaker saavuttaa luotettavuustason, jota ei voitu kuvitella sukupolvi sitten.

3. Tehokkuuspilari: Kuinka katkaisija voi minimoida tappiot?

Tehokkuus korkeajännitekatkaisijan yhteydessä ei tarkoita energian muuntamista muodosta toiseen. Kyse on häviöiden minimoimisesta normaalissa virransiirtotilassa ja toiminnan vaatiman energian vähentämisestä. Katkaisija on tehovirran reitillä 99,9 % ajasta, ja mikä tahansa resistanssi tällä reitillä vaikuttaa lämpöhäviöön (I²R-häviöt) ja järjestelmän tehokkuuden heikkenemiseen. Siksi koskettimien ja virtapolun suunnittelu on ratkaisevan tärkeää. Kosketuspaineen on oltava riittävä minimoimaan kosketusvastuksen, mutta kuitenkin riittävän alhainen liiallisen kulumisen välttämiseksi. Materiaalivalinta on keskeinen muuttuja; esimerkiksi hopeoidut koskettimet tarjoavat poikkeuksellisen alhaisen resistanssin. Lisäksi kosketinrakenne on optimoitu välttämään kuumia kohtia tai paikallista kuumenemista.

Käyttöenergia on toinen tehokkuustekijä. Katkaisijan on kyettävä avaamaan ja sulkemaan koskettimet nopeasti. Tähän toimintoon tarvittava energia otetaan varastoidusta energialähteestä, kuten ladatusta jousesta tai hydraulisesta akusta. Tarvittavan energian minimoiminen pienentää mekanismin kokoa ja kustannuksia, vähentää komponenttien rasitusta ja edistää järjestelmän yleistä tehokkuutta. Itsepuhallusrakenne, jossa kaarienergia auttaa sammuttamaan sammutuskaasua, on erinomainen esimerkki tästä periaatteesta. Käyttämällä kaaren omaa energiaa apuna keskeytysprosessissa, toimintamekanismilta vaadittava mekaaninen energia vähenee, mikä parantaa laitteen kokonaistehokkuutta.

Toinen tärkeä tehokkuuden näkökohta on SF6-kaasun vuotonopeus. SF6 on kallis eristävä kaasu ja myös voimakas kasvihuonekaasu. Kaikki vuodot aiheuttavat sekä taloudellisia kustannuksia että ympäristövaikutuksia. Nykyaikaiset suurjännitekatkaisijat on suunniteltu erittäin alhaisiin vuotomääriin. Laadukkaat tiivisteet ja tarkat valmistusstandardit varmistavat, että kaasu pysyy katkaisijassa koko sen käyttöiän ajan. Tiivistystekniikka yhdistettynä edistyneeseen kaasutiheyden valvontaan varmistaa, että katkaisija toimii optimaalisella suorituskyvyllä ilman ympäristövuotoja.

Korkeajännitekatkaisijan tehokkuus ulottuu sen oman toiminnan lisäksi laajempaan sähköjärjestelmään. Tarjoamalla nopean ja luotettavan vikakatkaisun katkaisija minimoi laitevaurioiden ja sähkökatkojen riskin, mikä voi aiheuttaa valtavia taloudellisia kustannuksia. Katkaisija on avainkomponentti nykyaikaisessa ja tehokkaassa sähköjärjestelmässä. High Voltage Circuit Breaker -katkaisijamme on suunniteltu paitsi erinomaista omaa toimintaansa varten, myös edistämään verkon yleistä tehokkuutta. Alla olevassa taulukossa on esitetty katkaisijamalliemme tärkeimmät tehokkuutta lisäävät ominaisuudet.

4. Turvapilari: Miten henkilöstön ja järjestelmän suojaus saavutetaan?

Turvallisuus on High Voltage Circuit Breakerin yhteydessä monitahoinen käsite. Se sisältää itse sähköjärjestelmän suojauksen, joka suojaa fyysistä infrastruktuuria lämpö- ja mekaanisilta vaurioilta vikatilanteissa. Se sisältää myös käyttöhenkilöstön suojelemisen ja suojaamisen suurjännite- ja suurenergiasähkölaitteiden riskeiltä. Turvallisuusvika voi olla katastrofaalinen, mikä tekee siitä ensisijaisen suunnittelun tekijän. Turvallisuus ei ole lisäominaisuus; se on katkaisijan toimintaan integroitu ydinperiaate.

Turvallisuus alkaa itse katkaisijasta. Eristysaineen, kuten SF6, valinta tarjoaa luonnostaan ​​turvallisuusetuja. Kaasu on inerttiä ja syttymätöntä, mikä poistaa öljykatkaisimiin liittyvät palo- ja räjähdysvaarat. Hermeettisesti suljettu katkaisija suojaa myös sisäisiä koskettimia ympäristöltä varmistaen, että katkaisijan suojatoiminto ei vaarannu ulkopuolisen saastumisen takia. Kotelo on suunniteltu kestämään valokaaren aiheuttamaa sisäistä painetta, sisältäen mahdolliset viat ja suojaamaan henkilökuntaa vian vaikutuksilta.

Katkaisijan luontaisen turvallisuuden lisäksi moderni korkeajännitekatkaisija sisältää laajan valikoiman turvalukitus- ja suojaominaisuuksia. Käyttömekanismissa on mekaaniset lukitukset, jotka estävät virheellisen toiminnan. Esimerkiksi sulkemistoiminto lukitaan mekaanisesti, jos avauskäsky annetaan, mikä estää katkaisijan sulkeutumisen vian vuoksi. Sähköinen ohjauspiiri on samalla tavoin suojattu lukituksilla, jotta estetään useat toiminnot, jotka voivat vahingoittaa mekanismia. Maadoituskytkimet on usein integroitu, mikä tarjoaa näkyvän ja todennettavan polun maahan huoltoa varten. Nämä lukitukset ovat välttämättömiä henkilöstön turvallisuuden ja sähköjärjestelmän luotettavuuden varmistamiseksi.

Toinen tärkeä turvallisuusnäkökohta on vikavirran rajoittaminen. High Voltage Circuit Breaker on ensisijainen laite vikavirtojen katkaisemiseen, ja sen kyky tehdä niin nopeasti minimoi vian keston. Tämä vähentää järjestelmän komponenttien lämpöä ja mekaanista rasitusta ja suojaa muuntajia, kaapeleita ja generaattoreita vaurioilta. Nopeasti poistamalla vian katkaisija vähentää myös toissijaisten vikojen, kuten valokaaren tai räjähdyksen, riskiä, ​​jotka voivat vaarantaa henkilöstön. Itse katkaisijan lisäksi asianmukaiset turvatoimenpiteet ja koulutus ovat välttämättömiä henkilöstön suojelemiseksi. Katkaisija on suunniteltu etäkäyttövalmiiksi, jolloin käyttäjä voi olla turvallisesti kaukana laitteesta kytkentätoiminnan aikana.

Turvallisuuden ja muiden pilarien välinen tasapaino on ratkaisevan tärkeää. Äärimmäisellä turvamarginaalilla suunniteltu katkaisija voi olla suurempi, raskaampi ja kalliimpi. Laitteen tarjoama turvallisuus on kuitenkin kiistaton tekijä. Alla olevassa taulukossa esitetään tärkeimmät turvaominaisuudet, jotka on integroitu korkeajännitekatkaisijaamme.

5. Tasapainotuslaki: Miten nämä kolme pilaria ovat ristiriidassa ja toimivat yhteistyössä?

Tähän mennessä olemme tarkastelleet luotettavuutta, tehokkuutta ja turvallisuutta kolmena erillisenä pilarina. High Voltage Circuit Breaker -suunnittelun todellinen haaste on kuitenkin niiden välisessä vuorovaikutuksessa. Nämä kolme tavoitetta ovat usein ristiriidassa. Esimerkiksi luotettavuuden maksimoivassa suunnittelussa saattaa olla ylimääräistä redundanssia, mikä lisää painoa ja kustannuksia ja saattaa vähentää tehokkuutta. Tehokkuuden maksimoivassa suunnittelussa voidaan käyttää kevyempiä materiaaleja, mutta nämä materiaalit eivät välttämättä tarjoa yhtä pitkäkestoista luotettavuutta kuin raskaammat, kestävämmät vaihtoehdot. Katkaisijainsinöörin taito on löytää optimaalinen tasapainopiste.

Harkitse kontaktisuunnittelun tapausta. Korkean luotettavuuden saavuttamiseksi koskettimet on suunniteltava kestämään vikavirran sähkö- ja lämpörasitukset. Tämä voi vaatia suuremman kosketuspinnan tai kestävämmän materiaalin, mikä voi lisätä kosketusvastusta ja vähentää tehokkuutta. Käänteisesti korkean hyötysuhteen saavuttamiseksi kosketusresistanssi on minimoitava, mutta tämä voi johtaa rakenteeseen, joka on herkempi kosketushitsaukselle tai eroosiolle. Insinöörin on navigoitava näissä ristiriitaisissa vaatimuksissa ja valittava materiaalit ja mallit, jotka tarjoavat parhaan kompromissin. Vastaavasti toimintamekanismi on suunniteltava erittäin luotettavaksi, mutta sen energiankulutus on tekijä katkaisijan kokonaishyötysuhteessa.

Nämä kolme pilaria toimivat myös yhteistyössä. Erittäin luotettava katkaisija on myös turvallisempi. Jos katkaisija on epäluotettava, se ei voi keskeyttää vian, mikä voi johtaa katastrofaaliseen vikaan, joka voi vaarantaa sekä järjestelmän että henkilöstön. Samoin tehokas katkaisija on myös luotettavampi, koska se toimii alhaisemmissa lämpötiloissa ja kuormittaa komponentteja vähemmän. Itsepuhallustekniikan käyttö on täydellinen esimerkki tästä yhteistyöstä: se parantaa tehokkuutta vähentämällä käyttöenergiaa, mutta lisää myös luotettavuutta vähentämällä mekanismin mekaanista kuormitusta. Kunnonvalvontajärjestelmien integrointi on tehokas työkalu kaikkien kolmen pilarin parantamiseen samanaikaisesti. Valvomalla katkaisijan kuntoa järjestelmä voi ennakoida ja estää vikoja, mikä lisää luotettavuutta. Tunnistamalla tehottomat käyttötavat järjestelmää voidaan optimoida, mikä parantaa tehokkuutta. Ja antamalla varhainen varoitus mahdollisista ongelmista, järjestelmää voidaan käyttää turvallisuuden parantamiseen.

Tasapaino on dynaaminen. Tekniikan kehittyessä optimaalisen tasapainon määritelmä muuttuu. Uusien materiaalien, uusien antureiden ja uusien ohjausalgoritmien käyttöönotto lyö jatkuvasti mahdollisuuksien rajoja. High Voltage Circuit Breakerin tulevaisuus on entistä laajempaa integraatiota, jossa katkaisijasta tulee älykäs, kommunikoiva solmu digitaalisessa verkossa. Se on järjestelmä, joka ei ole vain luotettava, tehokas ja turvallinen, vaan järjestelmä, joka hallitsee aktiivisesti omaa terveyttään, ennakoi omia tarpeitaan ja optimoi omaa suorituskykyään. Tämä on tulevaisuus, jonka Lugaon tehtaamme on omistautunut luomaan.

Seuraava taulukko havainnollistaa, kuinka suurjännitekatkaisijan suunnitteluvalinnat voivat vaikuttaa kolmeen pilariin, mikä osoittaa luontaiset kompromissit.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mikä on suurjännitekatkaisijan tyypillinen käyttöikä ja mitkä tekijät vaikuttavat sen pitkäikäisyyteen?

Vastaus: Korkealaatuisen korkeajännitekatkaisijan, kuten Lugao Power Co.,Ltd.:n valmistaman, suunniteltu käyttöikä on tyypillisesti 30-40 vuotta. Todellinen käyttöikä riippuu useista tekijöistä: vikavirtakatkosten määrästä (joka heikentää kipinöitä), mekaanisten toimintojen tiheydestä (joka vaikuttaa mekanismiin), ympäristöstä (korroosio, lämpötila) ja huollon laadusta. Hyvin huollettu SF6-katkaisija, jossa on rajoitettu määrä vikatoimintoja, voi helposti ylittää suunniteltu käyttöikänsä. Katkaisijamme on suunniteltu vaihdettavilla valokaarikoskettimilla, mikä mahdollistaa kustannustehokkaan käyttöiän pidentämisen. Säännöllinen kunnonvalvonta ja huolto ovat avainasemassa käyttöiän pidentämisessä.

Kysymys 2: Miten suurjännitekatkaisija käsittelee tasavirtavikaa, jossa ei ole luonnollista nollakohtaa?

Vastaus: High Voltage Circuit Breaker on suunniteltu ensisijaisesti AC-järjestelmiin, joissa virta ylittää luonnollisesti nollan kahdesti jaksossa. Tasavirtajärjestelmissä ei ole tätä luonnollista nollaa, mikä tekee keskeytyksestä paljon vaikeampaa. DC-vioissa katkaisijan on pakotettava nollavirta. Tämä saavutetaan tyypillisesti suurjännitteisissä tasavirtajärjestelmissä (HVDC), joissa käytetään erillistä HVDC-katkaisijaa, joka käyttää erilaista katkaisumekanismia, kuten hybridilähestymistapaa, jossa tehoelektroniikka pakottaa virran nollaan, yhdistettynä mekaaniseen kytkimeen vian eristämiseksi. Tehtaamme valmistaa erikoistuneita korkeajännitekatkaisijoita HVDC-sovelluksiin, jotka sisältävät näitä kehittyneitä tekniikoita.

Kysymys 3: Mitä eroa on kuolleen säiliön ja jännitteisen säiliön katkaisijakokoonpanon välillä?

Vastaus: Kuolleen säiliön katkaisijassa katkaisija on sijoitettu maadoitettuun metallikoteloon. Tämä tarjoaa selkeän turvallisuusedun, koska korkea jännite on suljettu ja kotelo on maapotentiaalissa. Jännitteisessä säiliökatkaisijassa katkaisin sijaitsee korkealla jännitteellä, eikä säiliötä ole maadoitettu. Tankin katkaisijat ovat tyypillisesti helpompia huoltaa ja tarjoavat enemmän suunnittelun joustavuutta, mutta ne ovat raskaampia ja kalliimpia. Jännitteiset säiliökatkaisijat ovat kevyempiä ja niillä on pienemmät dielektriset häviöt, mikä tekee niistä tehokkaampia joissakin sovelluksissa. Molemmat mallit valmistetaan tehtaallamme Lugao Power Co., Ltd.:ssä, mikä tarjoaa asiakkaillemme valinnan omien vaatimustensa perusteella.

Kysymys 4: Mitkä ovat SF6-katkaisijoiden mahdolliset ympäristöongelmat, ja miten niihin puututaan?

Vastaus: SF6:lla on korkea globaali lämpenemispotentiaali (GWP), mikä tekee siitä voimakkaan kasvihuonekaasun. Teollisuus pyrkii aktiivisesti vähentämään SF6-päästöjä parantamalla tiivistystä, tiukempia kaasunkäsittelymenetelmiä ja kehittämällä vaihtoehtoisia kaasuja. Tehtaamme osoitteessa Lugao Power Co., Ltd. on toteuttanut ohjelman SF6-vuodon minimoimiseksi alle 0,1 % vuodessa. Lisäksi kehitämme aktiivisesti High Voltage Circuit Breakeria käyttämällä ekotehokkaita vaihtoehtoja, kuten AirPlusia (kaasuseos, jonka GWP on merkittävästi alentunut), tarjotaksemme asiakkaillemme kestävämmän ratkaisun. Siirtyminen näihin vaihtoehtoihin on tutkimus- ja kehitystyömme keskeinen prioriteetti.

Kysymys 5: Kuinka lasken sähköasemani katkaisijalle tarvittavan oikosulkukatkaisukapasiteetin?

Vastaus: Tarvittava oikosulkukatkaisukyky määräytyy katkaisijan asennuskohdassa suurimman mahdollisen vikavirran mukaan. Tämä vaatii yksityiskohtaisen tehojärjestelmän tutkimuksen, jossa otetaan huomioon lähteen impedanssi, muuntajan impedanssi ja verkon konfiguraatio. Tutkimuksessa lasketaan symmetrinen oikosulkuvirta (kA) ja X/R-suhde, joka määrittää vikavirran tasavirtakomponentin. Katkaisijan nimellisen oikosulkukatkaisuvirran tulee olla tätä laskettua virtaa suurempi ja sen on kyettävä katkaisemaan täysi epäsymmetrinen vikavirta. Tehtaamme suunnittelutiimi voi auttaa tässä laskelmassa ja antaa asiantuntija-apua sovellukseesi sopivasta suurjännitekatkaisijasta.

Johtopäätös: Circuit Breaker Designin tulevaisuus

Korkeajännitekatkaisija on tekniikan mestariteos, jonka on jatkuvasti tasapainotettava kilpailevat luotettavuuden, tehokkuuden ja turvallisuuden vaatimukset. Tämä tasapaino saavutetaan huolellisella materiaalivalinnalla, mekaanisella suunnittelulla ja järjestelmäintegraatiolla. Kun sähköjärjestelmät kehittyvät entistä monimutkaisemmiksi, uusiutuvien energialähteiden, hajautetun tuotannon ja tasavirtaliitäntöjen lisääntyessä, katkaisijan vaatimukset vain kasvavat. High Voltage Circuit Breakerin tulevaisuus piilee älykkäiden teknologioiden integroinnissa, mikä mahdollistaa olosuhteisiin perustuvan ylläpidon, reaaliaikaisen suorituskyvyn optimoinnin ja saumattoman integroinnin digitaaliseen verkkoon. Verkkoa suojaavasta vaatimattomasta kytkimestä on tulossa hienostunut, älykäs solmu.

Lugao Power Co., Ltd. on omistautunut johtamaan tätä kehitystä. Sitoutumisemme tutkimukseen ja kehitykseen varmistaa, että korkeajännitekatkaisijamme ovat tekniikan kärjessä ja tarjoavat asiakkaillemme parhaan tasapainon suorituskyvyn, luotettavuuden ja kestävyyden välillä. Kutsumme sinut tutustumaan tuotevalikoimaamme ja ottamaan yhteyttä suunnittelutiimiimme keskustellaksesi sähköjärjestelmävaatimuksistasi. Suunnitteletpa uutta sähköasemaa, päivität olemassa olevaa tai pyrit parantamaan verkkosi tehokkuutta, asiantuntijatiimimme on valmis auttamaan.Ota yhteyttä Lugao Power Co.,Ltd. tänäänsaadaksesi lisätietoja kattavasta korkeajännitekatkaisijaratkaisustamme.
