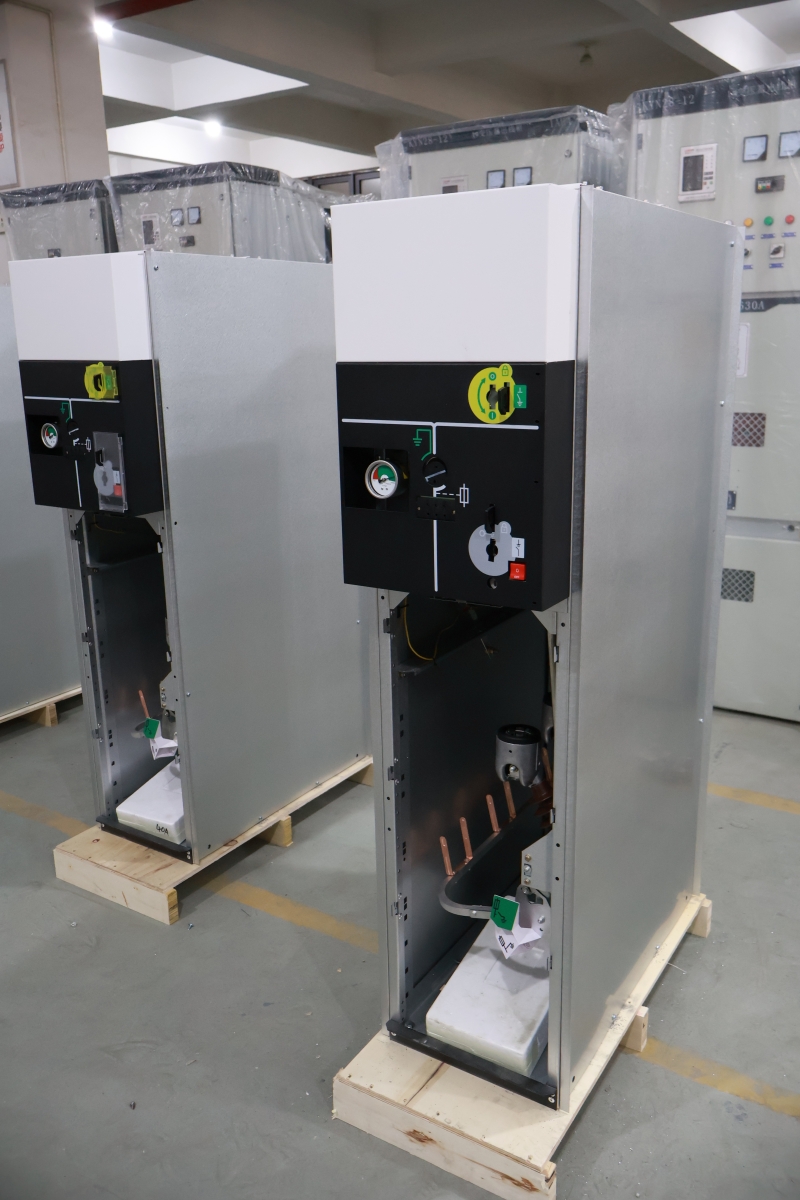

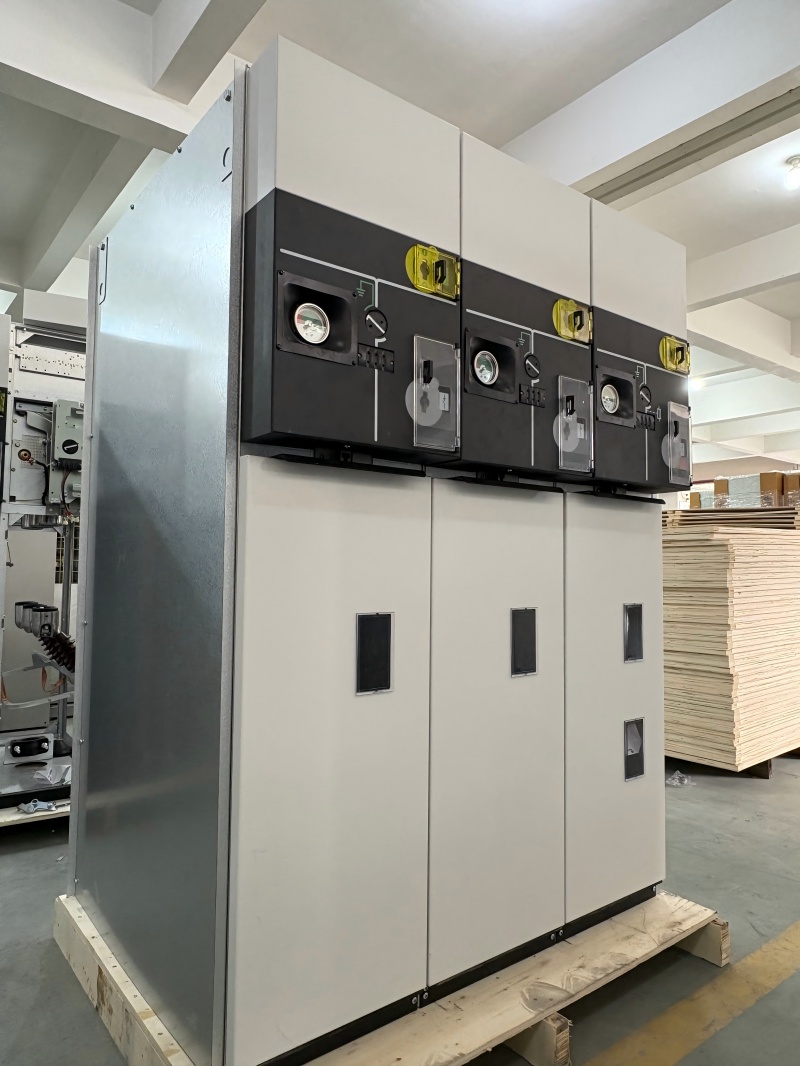

Korkeajännitteisen kytkinlaitteen kaasueristetty SRM

SRM-sarjan SF6-kaasu täysin eristetty täysin suljettu metalli-suljettu kytkentälaitteet (C-GIS) on uuden sukupolven pienikokoinen kaasu täysin eristetty tuotteet, jotka yrityksemme on suunnitellut ja kehittänyt absorboimalla edistyneitä tekniikoita kotona ja ulkomailla. Tuote on tehokas yhdistelmä kiinteää yksikköyhdistelmää ja joustavaa laajennusta, joka soveltuu rengasverkon jakelun tai käyttäjän päätteiden vaatimuksiin ja vastaa eri sekundaaristen aineiden tarpeita kompaktin kytkentälaitteen joustavalle käytölle. Laitteissa on kolme nimellisjännitetasoa SRM-12KV, SRM-24KV ja SRM6-40,5KV(Katso tuotteen yksityiskohdat -sivulta yksityiskohtaisempi johdanto), joka noudattaa kansainvälisiä standardeja, kuten IEC 62271, IEC 60420, jne.

Tuoteominaisuudet:

1. Täysin eristetty ja täysin suljettu muotoilu

NG7 -sarjan kytkentälaitteen ensisijaiset elävät osat on suljettu kokonaan suljettuun kaasulaatikkoon, joka on hitsautunut ruostumattomasta teräksestä valmistetuilla levyillä. Tulo- ja poistoviivat on kytketty täysin eristettyjen, täysin suljetujen, suojattujen kaapeliliittimien avulla. Kaasulaatikon inflaatiopaine on 0,04MPa ja IP67: n suojaustaso. Tuote voi toimia ankarissa ympäristöissä, kuten korkeassa korkeudessa, korkeassa suolasumussa, raskaassa pilaantumisessa ja kosteudessa.

2. Vakio modulaarinen suunnittelu, joustava laajennus ja kätevä yhdistelmä.

Tuotteella on korkea standardisointi, ja se hyväksyy modulaarisen suunnittelujärjestelmän, joka on joustava ja nopea yhdistää. Kaasulaatikkoyksikköä voidaan laajentaa mielivaltaisesti vasemmalla ja oikealla, ja erityisväyläliittimien avulla voidaan saavuttaa erilaisia yksikköyhdistelmiä vastaamaan käyttäjien monipuolisia energian jakelutarpeita maksimissaan.

3. Edistyneiden hitsaus- ja tiivistystekniikka

Kaasulaatikon rungon ruostumattomasta teräksestä valmistetut levyt ovat kaikki laserleikkaus ja hitsatut ABB -hitsausrobotit levyjen mitta- ja hitsauslaadun ja hitsauksen laadun varmistamiseksi. Kokoonpanokaasulaatikossa käytetään isobarista imurointi- ja heliumvuotojen havaitsemistekniikkaa varmistaakseen, että kaasulaatikon vuotuinen vuotoaste on alle 0,01%.

4. Älykkäät online -seuranta- ja suojausratkaisut voidaan toteuttaa.

Kytkinlaitteet voidaan kytkeä automaatiojärjestelmään viestintäverkon kautta kytkentäkaapin kaukosäätimen, telemetrian ja telesignalointitoimintojen toteuttamiseksi. Se voi myös toteuttaa jakeluverkon vian eristämisen, palautumisen ja verkon rekonstruoinnin toiminnot.

5. Erityisen kaapelin haaralaatikon sovellusjärjestelmä

Hajautettujen rengasverkkokytkimen asemien lisääntyvän levityksen vuoksi NG7 -sarjan kytkentälaitteet on erityisesti varustettu ratkaisulla, että väyläpisara voidaan kytkeä vasemmalle ja oikealle holkin läpi. Se sopii kaapeli -haaralaatikoihin, joissa on yksi tai useampi kuormituskytkin, jotta käyttäjät tarjoavat joustavat ja taloudelliset virranjakeluratkaisut.

6. Ystävällinen käyttöliittymä ja täydellinen "viiden suojan" suunnittelujärjestelmä

Kytkentälaitetta voidaan käyttää manuaalisesti tai sähköisesti, ja toimintaprosessi on yksinkertainen ja luotettava. Yleisellä rakennesuunnittelulla on täydellinen "viiden suojan" lukitussuunnittelu toiminnan turvallisuuden varmistamiseksi. Laitteita käytetään laajasti. Kaupunkivoimaverkkoissa se sopii korkean jännitteisten jakelujärjestelmien keskeisiin jakelujärjestelmiin, säästää maata ja parantaa virtalähteen luotettavuutta. Sähköasemissa se on yleistä erityyppisissä, etenkin maanalaisissa ja kompakteissa sähköasemissa. Teollisuusvoimajärjestelmissä se vastaa suurten yritysten energianjakelutarpeisiin ja tarjoaa tehokkaan suojan ja hallinnan.
