Mikä on tyhjiön katkaisija?

Lugao-tyhjiökatkaisija (VCB) on olennainen osa sähköjännitehalaitteita korkeajännitevirtajärjestelmissä. Tarkoituksena on katkaista virta toimintahäiriön sattuessa, suojaamalla siten piiriä. Lugaon tyhjiökatkaisinta käytetään laajasti erilaisissa teollisissa ja kaupallisissa sovelluksissa, etenkin keskisuurissa ja korkeajännitteisissä sovelluksissa, joissa luotettava ja tehokas suoja on ratkaisevan tärkeää. Tämän artikkelin kautta Lugao johtaa sinut tutkimaan Lugao -tyhjiökatkaisijojemme käyttöperiaatetta, avainkomponentteja, etuja, sovelluksia ja ylläpitoa tarjoamalla näkemyksiä siitä, miksi niistä on tullut suosittu valinta sähkövoimajärjestelmillä nyt.

Tyhjiön katkaisijan toimintaperiaate

Lugao -tyhjiökatkaisijan ensisijainen tehtävä on keskeyttää vikavirrat ja suojata sähköpiirit mahdollisilta vaurioilta. Kun toimintahäiriö tapahtuu, tyhjiökatkaisija katkaisee virran nopeasti ylikuumenemisen, tulipalon tai muiden vaarallisten seurausten estämiseksi. Toisin kuin muun tyyppiset katkaisijat, Lugao -tyhjiökatkaisijat sammuttavat kaarit tyhjiökammiossa. Kun katkaisijan sisällä olevat koskettimet erillään, niiden välillä muodostuu kaari. Lugaon tyhjiökatkaisijassa tyhjiö voi estää ionisaation ja palauttaa nopeasti eristyksen koskettimien välillä, joten kaari voidaan melkein heti sammuttaa.

Miksi käyttää tyhjiötä?

Lugaon tyhjiökatkaisimen tyhjiökammio on avain sen suorituskykyyn. Tyhjyssä ei ole melkein hiukkasia, ja ionisaation puute vaikeuttaa kaaren kestämistä. Siksi kaaren sammutuksen nopeus on paljon nopeampi kuin ilmassa tai kaasussa. Tämä tehokas virran keskeytyminen on yksi tärkeimmistä syistä, miksi tyhjiön katkaisijoita käytetään laajasti korkeajännitevirtajärjestelmissä.

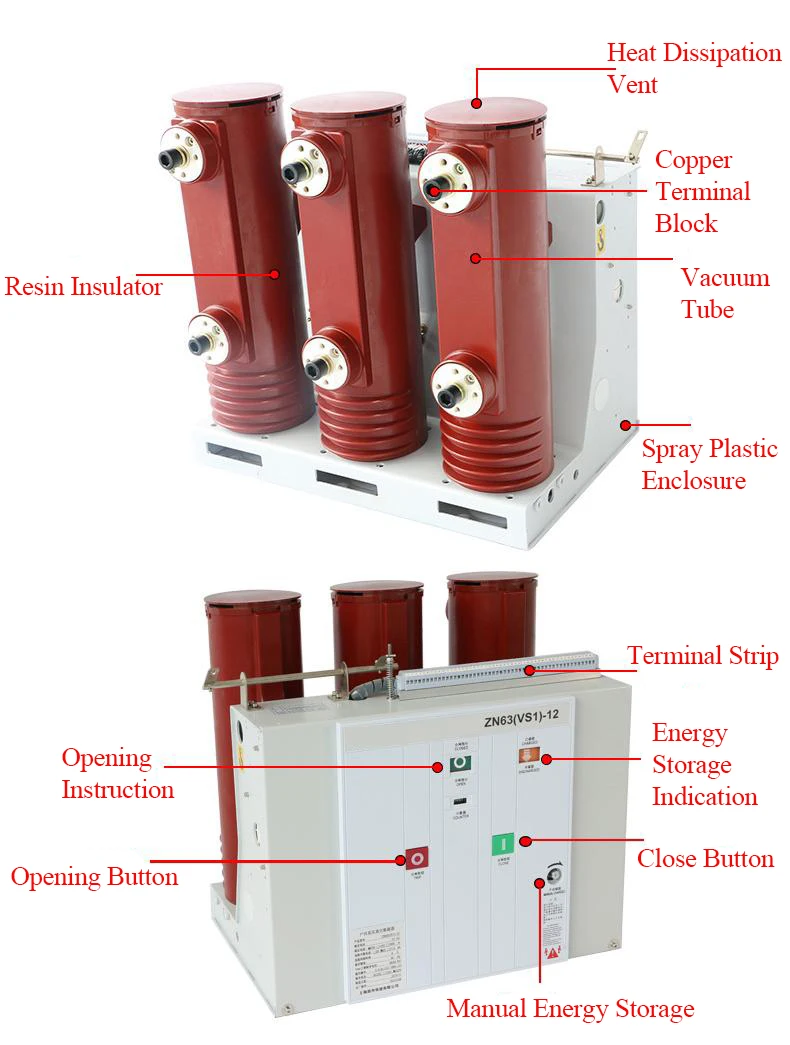

Tyhjiön katkaisijan avainkomponentit

1.vacuum -katkaistu: Tyhjiökaari sammutuskammio on tyhjiön katkaisijan ydin. Se koostuu kahdesta tyhjiössä suljetusta kosketuksesta. Kun nämä kaksi kontaktia erottuvat, tyhjiökaari sammutuskammio sammuttaa kaaren välittömästi tyhjiöympäristössä.

2. toimintamekanismi:Käyttömekanismi vastaa kontaktien avaamisesta ja sulkemisesta tyhjiökaari sammutuskammiossa. Sitä voidaan käyttää manuaalisesti tai sähköisesti, jotta voitaisiin hallita tyhjiökatkaisijan toimintaa tarkasti.

3. Eristysmateriaali:Koska komponenttien välinen eristys on tyypillisesti käytettynä tyhjiökatkaisijoita, tyypillisesti keskipitkän ja suuren jännitesovelluksiin. Turvallisen toiminnan varmistamiseksi korkean jännitteen alla käytämme korkealaatuisia eristysmateriaaleja.

4. Asunto: Tyhjiökatkaisijat asennetaan tyypillisesti tukeviin koteloihin suojatakseen niitä ympäristötekijöiltä, ​​kuten kosteudesta ja pölystä, mikä voi vaikuttaa niiden suorituskykyyn.

Tyhjiön katkaisijoiden edut

Verrattuna muun tyyppisiin katkaisijoihin, tyhjiökatkaisijoilla on useita etuja, mikä tekee siitä suositun valinnan sähkövoimajärjestelmissä:

1. Korkea dielektrinen lujuus: Tyhjiökatkaisijan tyhjiökammiolla on erinomainen dielektrinen lujuus, joten se voi irrottaa korkeajännitepiirit ilman hajoamisriskiä.

2. Minimaalinen huolto:Tyhjiökatkaisijoilla on vähemmän liikkuvia osia ja ne vaativat minimaalista huoltoa käytön aikana. Tämä on erityisen edullista etäasennuksessa tai korkeajännitteisessä sähköasemassa, missä säännöllinen huolto on vaikeaa.

3. Nopea käyttö: Tyhjiökatkaisijat toimivat nopeasti, mikä tekee niistä erittäin tehokkaita laitteiden suojaamisessa vikojen vaikutuksilta. Tämä nopea toimenpide minimoi vauriot ja seisokit mahdollisimman paljon, mikä parantaa sähköjärjestelmän luotettavuutta.

4. Ympäristöystävällinen: Toisin kuin kaasueristetyt katkaisijat, tyhjiökatkaisijat eivät vaadi haitallisia kaasuja, kuten rikkiheksafluoridia (SF6) toiminnan aikana, mikä tekee niistä ympäristöystävällisen katkaisijan.

5. Pitkä käyttöikä: Tyhjiökatkaisimien kestävyys ja tehokkuus auttavat pidentämään heidän käyttöikäisensä. Koska tyhjiötaso ei vähene ajan myötä, nämä katkaisijat voivat ylläpitää tehokkuuttaan monien vuosien ajan, mikä vähentää usein vaihtamisen tarvetta.

Tyhjiön katkaisijoiden sovellukset

Tyhjiökatkaisimia voidaan käyttää eri tilanteissa, pääasiassa keski- ja korkeajännitesovelluksiin. Joitakin yleisiä sovelluksia ovat:

1. Sähköntuotanto: Voimalaitoksissa tyhjiökatkaisijat ovat tärkeitä generaattoreiden, muuntajien ja muiden kriittisten laitteiden suojaamiseksi. Tyhjiökatkaisijat varmistavat, että mahdolliset viat voidaan keskeyttää nopeasti suurten vaurioiden ja kalliiden seisokkien estämiseksi.

2. Kohteet: Tyhjiökatkaisimia käytetään laajasti sähköasemissa väliaine- ja korkeajännitejärjestelmien hallinnassa. Tyhjiökatkaisijat voivat nopeasti ja tehokkaasti katkaista vikavirrat, mikä tekee niistä erittäin sopivia näihin ympäristöihin.

3. Teollisuusasetukset: Valmistuslaitokset ja raskas teollisuus luottavat tyhjiökatkaisimiin laitteiden suojaamiseksi vikojen vaikutuksilta. Tyhjiökatkaisijat ovat kestäviä ja vaativat vähän huoltoa, mikä tekee niistä erittäin sopivia sovelluksiin, jotka vaativat korkeaa luotettavuutta.

4. kaupalliset rakennukset: Suuret kaupalliset rakennukset ja toimistokompleksit käyttävät tyypillisesti tyhjiökatkaisijoita niiden sähköjärjestelmien turvallisuuden ja luotettavuuden varmistamiseksi. Tyhjiökatkaisimet on suunniteltu kompakteiksi, tehokkaiksi ja helppo integroida olemassa olevaan sähköiseen infrastruktuuriin.

5. Rautatiejärjestelmät: Rautatieteollisuudessa tyhjiökatkaisijoita käytetään suojaamaan junia johtavia virtalähdejärjestelmiä. Heidän vankka suunnittelu ja luotettavuus tekevät heistä sopivia tähän kriittiseen infrastruktuuriin.

Pölyn katkaisijoiden ylläpito

Merkittävä ominaisuus tyhjiökatkaisimissa on niiden erittäin alhaiset huoltovaatimukset. Säännölliset tarkastukset ja ylläpito voivat kuitenkin varmistaa optimaalisen suorituskyvyn ja käyttöiän. Tärkeimpiä tyhjiökatkaisijoille tarkoitettuja huoltomenetelmiä ovat:

1. Yhteystietojen tarkastus: Vaikka tyhjiön katkaisijoiden kuluminen on minimaalista, on silti tarpeen tarkistaa kosketusosien korroosiomerkkejä. Kuluneiden kontaktien oikea -aikainen korvaaminen auttaa ylläpitämään katkaisijoiden tehokkuutta.

2. Vakuumin eheyden tarkistus: Kaaren sammutuskammion tyhjiö on pidettävä ennallaan luotettavan kaaren sammutuksen varmistamiseksi. Tyhjiöjen eheys on suositeltavaa testata säännöllisesti, jotta varmistetaan, että vuotoja tai hajoamista ei ole.

3. Mekaaninen toimintatesti: Käyttömekanismin säännöllinen testaus on välttämätöntä tyhjiön katkaisijan sujuvan aukon ja sulkemisen varmistamiseksi. Mekaanisia komponentteja on voideltava säännöllisesti kulumisen estämiseksi.

4. Sähkötestaus: Säännöllinen sähkötestaus, kuten eristysvastus ja kosketusvastustestaus, voivat auttaa tunnistamaan mahdolliset ongelmat tyhjiökatkaisijoissa.

Vertailu muun tyyppisiin katkaisijoihin

Ymmärtääksesi tyhjiön katkaisijan ainutlaatuisen arvon, on hyödyllistä verrata sitä muun tyyppisiin katkaisijoihin, kuten ilmakatkaisijoihin ja kaasueristettyihin katkaisijoihin.

- Ilmakatkaisija (ACB):

Ilmakatkaisijat luottavat ilmakehän ilmaan kaaren sammuttamiseksi, mikä tekee niistä vähemmän tehokkaita korkeajännitesovelluksissa verrattuna tyhjiökatkaisijoihin. Tyhjiökatkaisijoilla on korkeampi dielektrinen lujuus, jolloin ne voivat käsitellä korkeampia jännitteitä tehokkaammin.

- Kaasueristetty katkaisija (GCB):

Kaasueristetyt katkaisijat käyttävät usein SF6-kaasua kaaren sammuttamiseen. Vaikka SF6 on tehokas, se on voimakas kasvihuonekaasu, ja kaasueristetyt katkaisijat vaativat tiukkoja käsittelymenettelyjä. Tyhjiökatkaisijat sitä vastoin käyttävät puhdasta ja kestävää lähestymistapaa ilman ympäristövaikutuksia.

Tulevat trendit ja kehitys tyhjiökatkaisijoissa

Teknologian jatkuvien kehityksen myötä tyhjiökatkaisimien odotetaan muuttuvan entistä tehokkaammiksi ja laajasti käytettyihin. Joitakin alan suuntauksia ja tulevia kehitystä ovat:

1. Integraatio älykkäisiin verkkoihin: Älykkäiden verkkojen popularisoinnin myötä tyhjiökatkaisimien suunnittelu on yhä enemmän varustettu edistyneillä valvonta- ja ohjausominaisuuksilla. Tämä mahdollistaa reaaliaikaisen tiedonkeruun ja kaukosäätimen, parantaen siten sähköjärjestelmän luotettavuutta ja tehokkuutta.

2. parannettuja materiaaleja: Materiaalitieteen tutkimus edistää tyhjiökatkaisimien materiaaleja kestävämmäksi ja tehokkaammaksi. Nämä materiaalit on suunniteltu pidentämään niiden käyttöikäisiä ja vähentämään huoltovaatimuksia.

3. Kompaktit mallit: Pölyn katkaisijoiden rakenne on yhä kompakti, mikä tekee niistä sopivia sovelluksiin, joissa on rajoitettua tilaa, kuten kaupunkiasemat ja kaupalliset rakennukset.

4. Parannettu vian havaitseminen: Tulevat tyhjiön katkaisijat voivat käyttää edistynyttä viantunnistustekniikkaa nopeamman ja tarkemman vastauksen tarjoamiseksi vikoihin. Tämä vähentää edelleen vaurioiden riskiä ja parantaa sähköjärjestelmän yleistä luotettavuutta.

Johtopäätös

Tyhjiökatkaisija on korvaamaton komponentti nykyaikaisissa sähköjärjestelmissä, jotka tarjoavat luotettavan ja tehokkaan suojan keski- ja korkeajännitteisissä sovelluksissa. Ainutlaatuisella tyhjiöpohjaisella mekanismilla se sammuttaa nopeasti kaarit ja keskeyttää vikavirrat tarjoamalla paremman dielektrisen lujuuden ja ympäristön kestävyyden verrattuna muun tyyppisiin katkaisijoihin. Pienimmät huoltovaatimukset, pitkä käyttöikä ja soveltuvuus moniin sovelluksiin tekevät tyhjiökatkaisimesta suositun valinnan sähköntuotannossa, teollisuusasetuksiin ja kaupallisiin rakennuksiin. Teknologian etenemisen myötä tyhjiökatkaisimien tulevaisuus lupaa vielä suuremmasta tehokkuudesta, älykkään verkon integroinnista ja pienikokoisista malleista.
